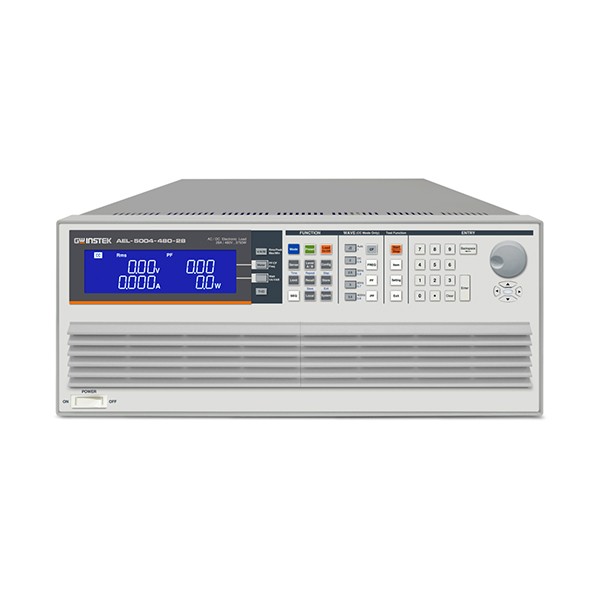

개요

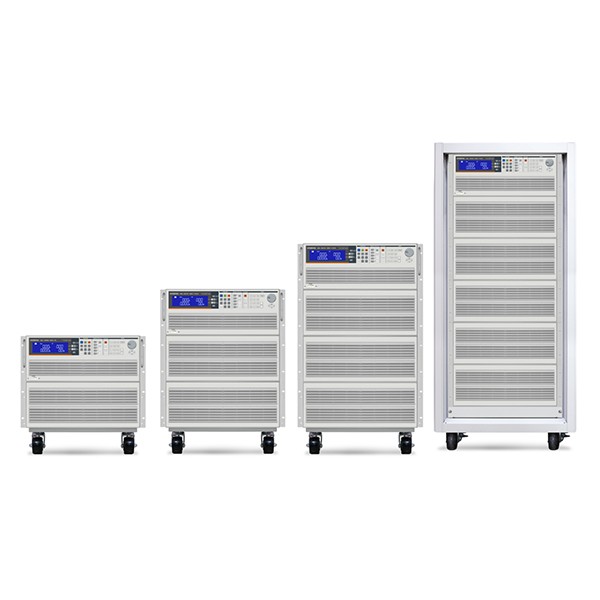

1. AEL-5000 시리즈는 다양한 전원 범위에 따라 20개 모델을 제공합니다.

2. 최대 8대를 병렬로 연결하여 단일 상 최대 180kW, 3상 총 540kW의 전력을 제공하며 UPS, 인버터, 배터리 등 다양한 응용에 적합합니다.

3. AEL-5000 시리즈는 정확한 측정 기능과 다양한 테스트 모드를 갖추고 있습니다.

4. OVP,OCP,OPP,OTP 등 보호 기능을 제공하여, 장치와 DUT를 예상치 못한 상황으로부터 보호합니다.

5. Turbo 모드로 전력을 2배로 증가시키며, 부하 시작 시 테스트 모드를 통해 시스템 안정성을 확인할 수 있습니다.

6. 사용자는 부하의 반응 속도를 맞추기 위해 대역폭을 조정할 수 있습니다.

7. SCR/TRIAC 전류 위상 변조 파형, 90도 후행 에지 및 선행 에지 지원합니다.

8. 전원 투입시의 용량성 부하(Inrush Current) 또는 부하가 갑자기 연결되었을 때(Hot Plug-in) 의 과도 전류(Surge Current) 테스트 지원합니다.

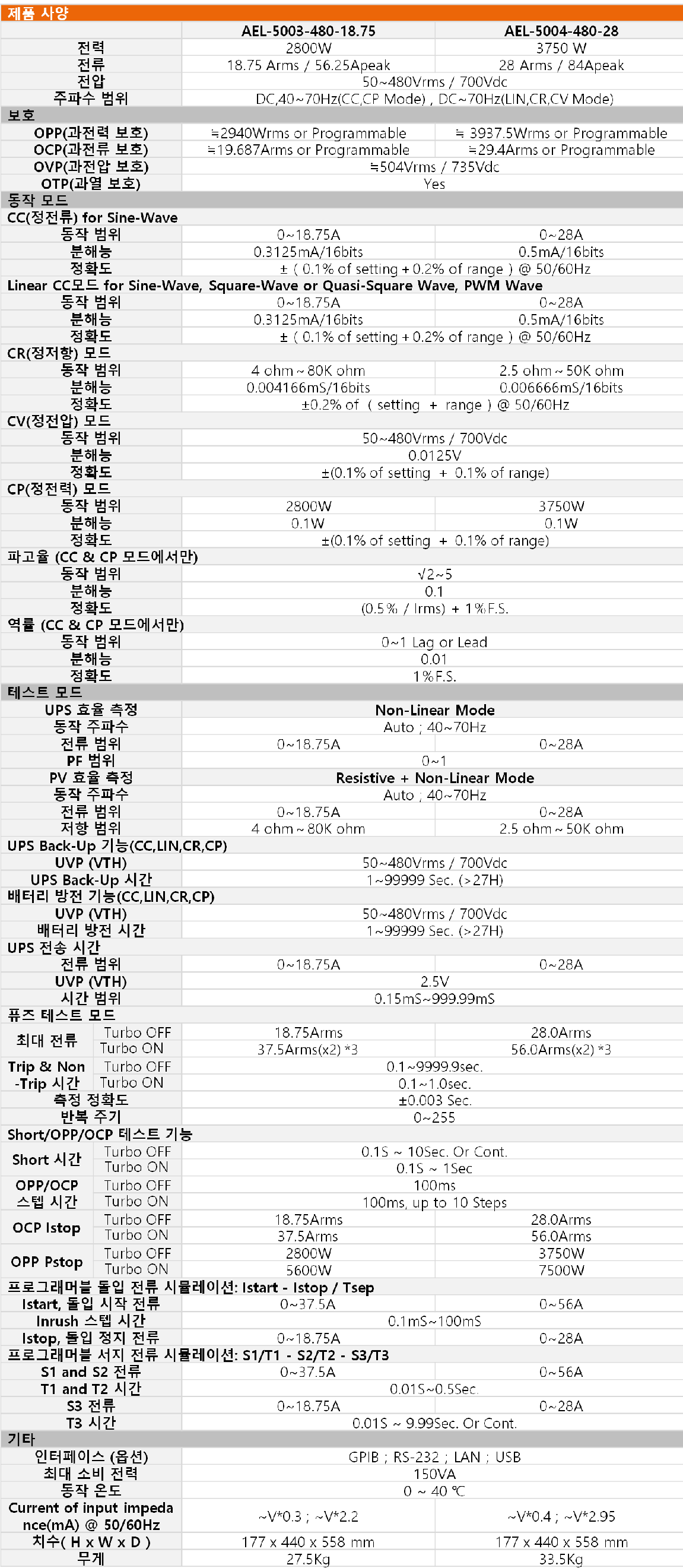

주요특징

• ​터보모드 (Multiplier Mode) 는 짧은 시간에 전자 부하의 정격 전류 및 전력의 최대 2배를 견딜 수 있습니다.

• ​측정항목: 전압(Vrms, Vpeak, Vmax., Vmin), 전류(Irms, Ipeak, Imax., Imin.), 전력, 전압-전류(VA), 주파수, 파고율, 역률, 전압 총 왜곡(V THD, VH), 전류 총 왜곡(I THD, IH) 등

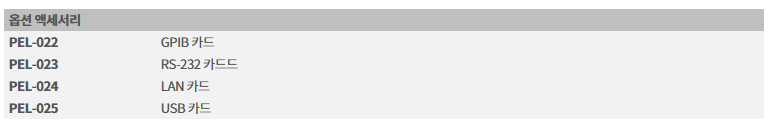

• ​옵션 제어 인터페이스: GPIB, RS-232, USB, LAN

교류 부하 모드

교류 부하의 일정 전류 모드는 사인파 전압 원본에만 적용되며, 선형 부하의 CF 및 PF 테스트를 제공합니다.

​

선형 일정 전류 모드는 PWM 인버터 드라이버, 단계 전압 원본 및 오프라인 UPS 등 사인파 및 비사인파 전압 원본에 적용할 수 있습니다.







전원이 켜질 때 정전류 부하 (Inrush Current) 및 핫 플러그인 테스트를 지원하여 전기 기기의 순간적인 증가 전류와 전기 기기의 급격한 연결 (서지 전류)를 확인하고, 인버터 출력 전압의 순간 반응이 안정적인지 확인합니다.

교류 정류기 부하 시뮬레이션은 IEC62040-3 및 IEC61683 테스트 사양을 준수합니다.

AEL-5000 시리즈 AC/DC 전자 부하의 교류 정류기 모드는 UPS 및 태양광 인버터에 대한 IEC 테스트 사양을 완전히 준수합니다.

AEL-5000 시리즈의 AC 정류기 부하 모드는 CC+CR 부하 모드를 사용하며 전류 THD를 80%로 유지하여 실제 PV 인버터에 연결된  전자 장비를 시뮬레이션합니다.

​

전류 보호 구성 테스트

퓨즈, 차단기 및 PTC 자가 회복 퓨즈는 회로 과전류로부터 보호합니다. AEL-5000 시리즈는 이러한 보호 부품을 테스트하고 확인할 수 있는 퓨즈 테스트 기능을 제공합니다. Turbo 모드를 사용하면 최대 전류의 두 배까지 테스트할 수 있습니다.

AEL-5000 시리즈 전자 부하가 테스트 시간(Pulse Time)과 반복 횟수 후에 fuse 가 Trip 되지않으면 LCD에 Repeats의 정보가 표시됩니다.

배터리 테스트 기

AEL-5000 시리즈 부하장치는 병렬 및 3상 응용 기능을 제공하여 높은 전력이나 3상 교류 전원 시험을 수행할 수 있게 합니다. 사용자는 마스터 단위만 조작하면 슬레이브 단위가 자동으로 부하를 공유하고 각 상을 측정합니다.

​

병렬 3상 제어

AEL-5000 시리즈 부하장치는 병렬 및 3상 응용 기능을 제공하여 사용자가 더 높은 전력이나 3상 교류 전원 시험을 수행할 수 있도록 합니다. 병렬/3상 작동에서는 사용자가 마스터 단위만 단독으로 조작하면 슬레이브1과 슬레이브2가 자동으로 부하를 공유하고 상을 측정합니다. 병렬 및 3상 연결은 아래 그림에서 확인할 수 있습니다.

단상 최대 전력은 180kW까지, 3상 총 전력은 540kW까지 가능하며, 3상 Δ 또는 Y결선이 가능합니다.

단상 최대 전력은 180kW까지, 3상 총 전력은 540kW까지 가능합니다. 삼상 Δ 또는 Y결선 및 병렬 연결이 가능합니다.
