LCR미터 요약정보 및 구매

MODEL : LCR-1000 시리즈

제품문의

브랜드	GWINSTEK
판매가격	전화문의 (031-713-5988)
원산지	대만
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

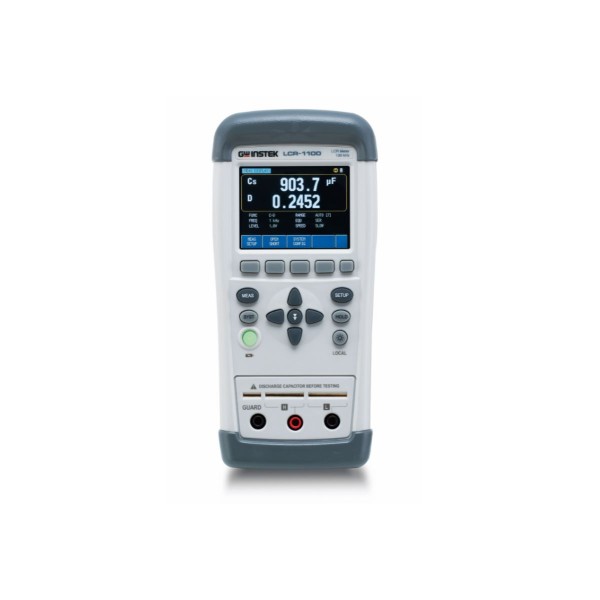

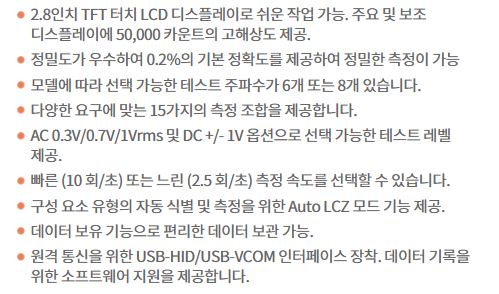

GW Instek사의 새로운 LCR-1000 시리즈는 휴대용 LCR 미터로, 자동 실시간 테스트 기능과 TFT-LCD를 특징으로 합니다.
정밀도는 0.2%이며, 사용자는 버튼 또는 터치 스크린으로 작동할 수 있습니다.

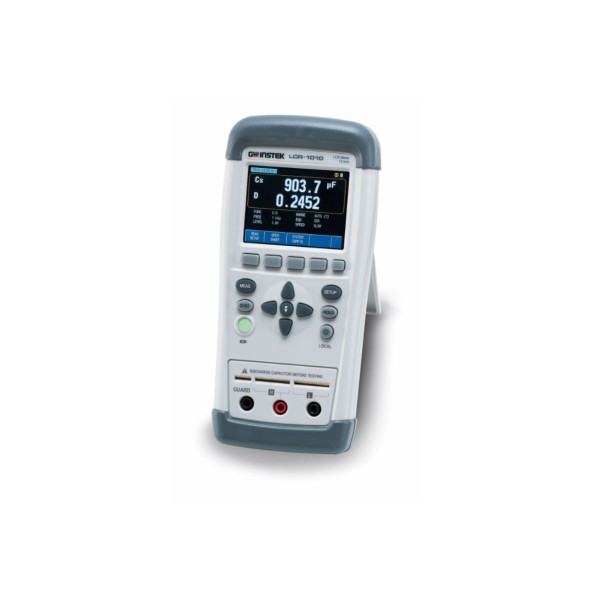

시리즈에는 LCR-1100 및 LCR-1010 두 모델이 있으며, 캐패시턴스, 인덕턴스, 저항 등을 자동으로 측정할 수 있습니다.
주요 및 보조 매개 변수에 대한 50,000 디스플레이 카운트를 갖추고 있으며, USB 인터페이스와 무료 PC 소프트웨어가 함께 제공됩니다.

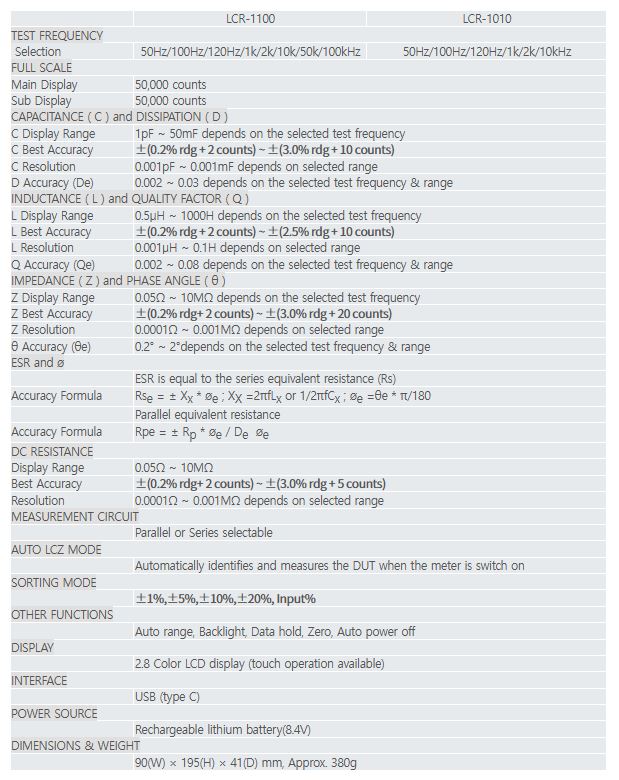

MODEL	LCR-1100	LCR-1010
테스트 주파수	50/100/120Hz/1k/2k/10k/50k/100kHz	50/100/120Hz/1k/2k/10kHz
디스플레이	Primary/Secondary : 50,000 counts
출력임피던스	100Ω
기본 정확도	0.2%
테스트 속도	Slow: 2.5 times/s, Fast: 10 times/s
테스트 신호레벨	0.3V/0.7V/1.0Vrms selectable
데스트 매개 변수	C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd
동등 회로	Series / Parallel selectable

모델명	LCR-1100	LCR-916
주파수	50/100/120/1k/2k/10k/50k/100kHz	100/120/1k/10k/100kHz
주 디스플레이	50,000 counts	20,000/2,000 counts
부 디스플레이	50,000 counts	2,000 counts
Function	C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd	L/C/R/DCR/D/Q/θ/ESR, Combined
정확도	0.2%	0.2%
레벨	0.3V, 0.7V, 1Vrms and ±1Vdc	0.6Vrms and 1Vdc
동등 회로	Series、Parallel	Series、Parallel
Auto LCR	YES	YES
Range	Auto/Manual	Auto
속도	Fast:10 times/sec Slow:2.5 times/sec	R/L/C:1-6sec DCR:2-12sec
출력 임피던스(RO)	100Ω	X
Test terminal	5-terminal, 3-terminal	5-terminal, 2-terminal
Correction	Open、Short	Open、Short
Display	2.8" LCD Color display Touch screen	LCD mono display
Backlight	50%、100%	X
Auto power off	Available	Available
Comparator	±1%,±5%,±10%,±20%, Input%	+0.1%, +0.2%, +0.25%, +0.5%, +1.0%, +2.0%, +5.0%, +10.0%, +20.0%, +80%/-20%
Data hold	YES	YES
Other Features	Auto power save	Max, Min
전원	리튬 배터리 (충전형)	AA 또는DC 5V 배터리(AC adapter 유선 사용)
Interface	USB (Type C) ~ Device class (HID), Virtual serial port(VCOM)	USB (mini) ~ Virtual serial port (VCOM)
SCPI Command	가능	불가
