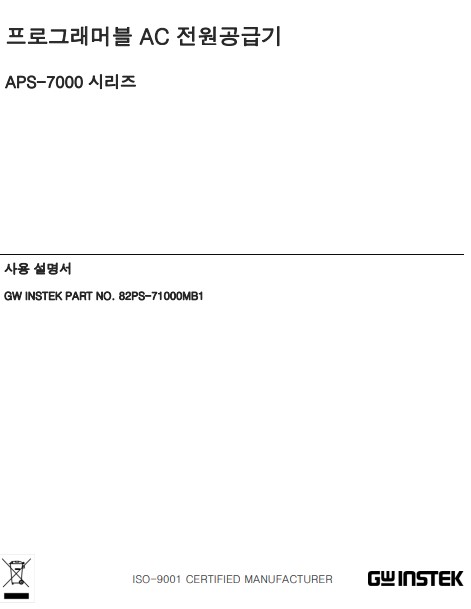

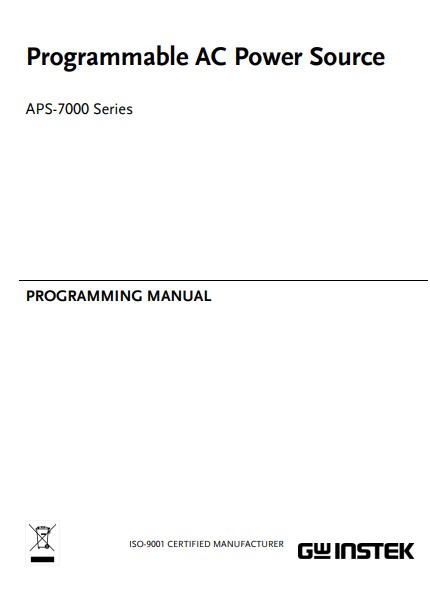

제품 자료
구매후기(0)
배송 및 교환

제품 정보

제품소개

GWINSTEK
프로그래머블 리니어 AC 전원공급기, APS-7000
AC 출력 전압 : 0~155Vrms/310Vrms/600Vrms(옵션)
AC 전력 : 500VA/1kVA/2kVA/3kVA
인터페이스 : USB(Host)/LAN, GPIB(옵션), RS232/USB CDC(옵션)

개요

1. GWInstek의 APS-7000 시리즈 프로그래밍 가능 AC 전원 공급 장치는 APS-7050의 500VA, APS-7100의 1000VA, APS-7200의 2000VA 및 APS-7300의 3000VA로 구성됩니다.

출력 주파수 범위는 45~500.0Hz이며, 옵션 구매로 출력 전압과 주파수를 확장할 수 있습니다.

2. APS-7000 시리즈는 입력 전력의 제품 개발과 확인에 이상적이며, 저잡음, 저 THD, 안정화된 전력 출력을 특징으로 합니다.

3. APS-7000 시리즈는 역전류를 흡수하여 추가적인 소비 전용 저항이 필요하지 않으며, 입력 단자가 모의 AC 전력 그리드 출력 단자와 격리되어 있어

추가적인 격리 장치가 필요하지 않습니다.

4. 시리즈는 전력 그리드를 시뮬레이션하고 인버터 출력 특성 테스트를 수행하는 데 적합하며, 시퀀스 및 시뮬레이트 모드를 활용하여 다양한 테스트를 수행할 수 있습니다.

주요 특징

• 4.3인치 TFT-LCD • 출력 용량:

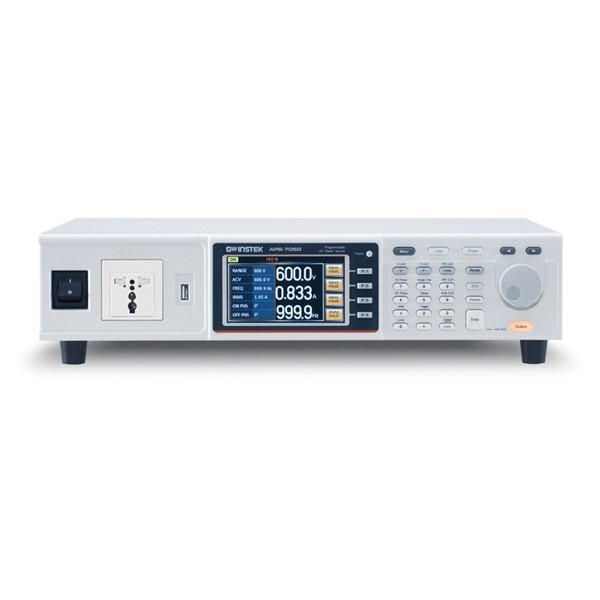

- APS-7050(500VA, 310Vrms, 4.2Arms)

- APS-7100 (1000VA, 310Vrms, 8.4Arms)

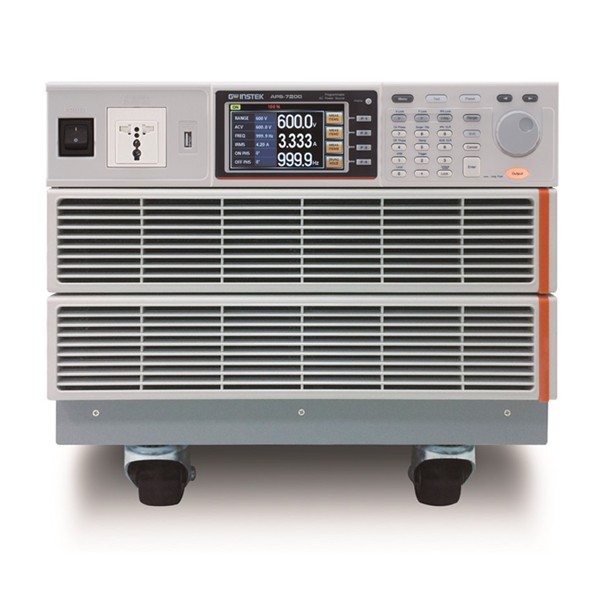

- APS-7200(2000VA, 310Vrms, 16.8Arms)

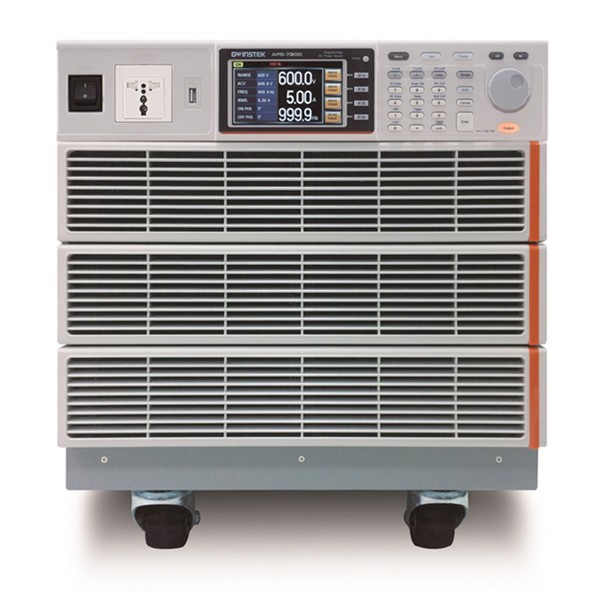

- APS-7300 (3000VA, 310Vrms, 25.2Arms)

옵션에 따른 출력 증가 (0-600Vrms/45999.9Hz) • 낮은 리플 및 노이즈 • 측정 및 테스트 기능: 전압(VOLT), 전류(CURR), 전력(PWR), 허용 전력(SVA), 피크 전류(IPK), 피크 전류 홀드(IPKH), 주파수(FREQ), 역률(PF), 복합 역률(CF) • 2mA ~ 35A의 소형 AC 전류 측정 지원, 최소 해상도 0.01mA(APS-7050 및 APS-7100) • 역전류 경보 기능 • 10 세트의 순서 기능으로 출력 파형 편집

• 10 세트의 순간 전원 공급량 신속 시뮬레이션 모드

• 10 세트의 측정 순서 정의를 위한 프로그램 모드

패널 메모리 기능 10 세트

• 전원이 켜질 때 시퀀스, 시뮬레이트, 프로그램 모드 및 출력 기능의 자동 실행 • 표준 인터페이스: LAN, USB 호스트, USB 장치 (APS-7200 및 APS-7300 모델 전용)

• 옵션 인터페이스: GPIB (APS-001)；RS-232 / USB CDC(APS-002는 APS-7050 및 APS-7100 전용)；RS-232(APS-007은 APS-7200 및 APS-7300 전용)

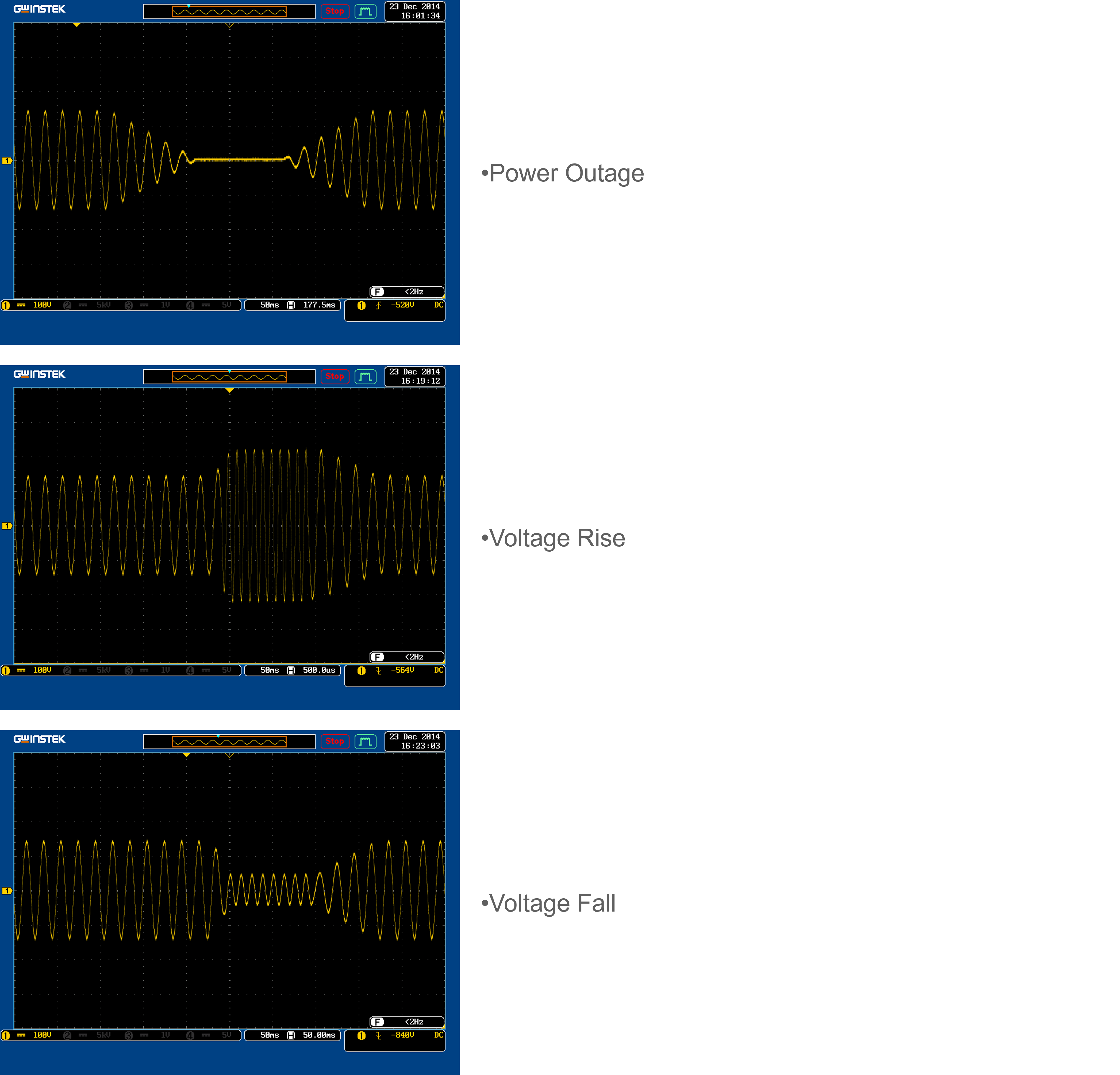

1. 시뮬레이터 모드

DUT가 변동 현상에 의해 겪는 영향을 평가하기 위해 엔지니어가 전원 장애, 전압 상승 및 전압 하락 등과 같은 다양한 모의 입력 임시 파형을 빠르게 생성할 수 있습니다. 예를 들어, 커패시터 내구성 테스트에 사용됩니다.

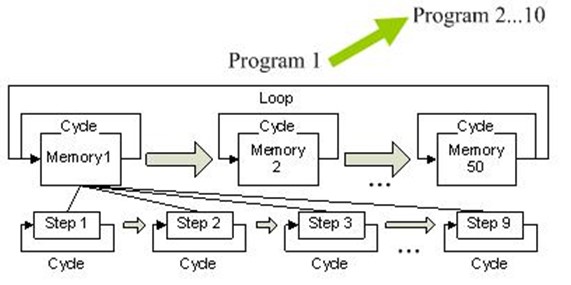

02 프로그래밍 모드

1. 사용자가 천장 및 바닥 사양을 설정하여 측정이 완료된 후 PASS/FAIL 결과를 생성할 수 있습니다.

2. 각 테스트 절차에 대한 테스트 결과를 표시하거나 마지막 결과만 표시할 수도 있습니다.

3. 프로그램 모드는 10개의 세트가 있으며 각 세트에는 50개의 메모리 세트가 있습니다.

4. 각 메모리에는 9단계가 포함되어 있습니다.

5. 각 프로그램은 메모리 순서, 사용자가 정의한 루프 또는 지정된 단계에 따라 실행됩니다.

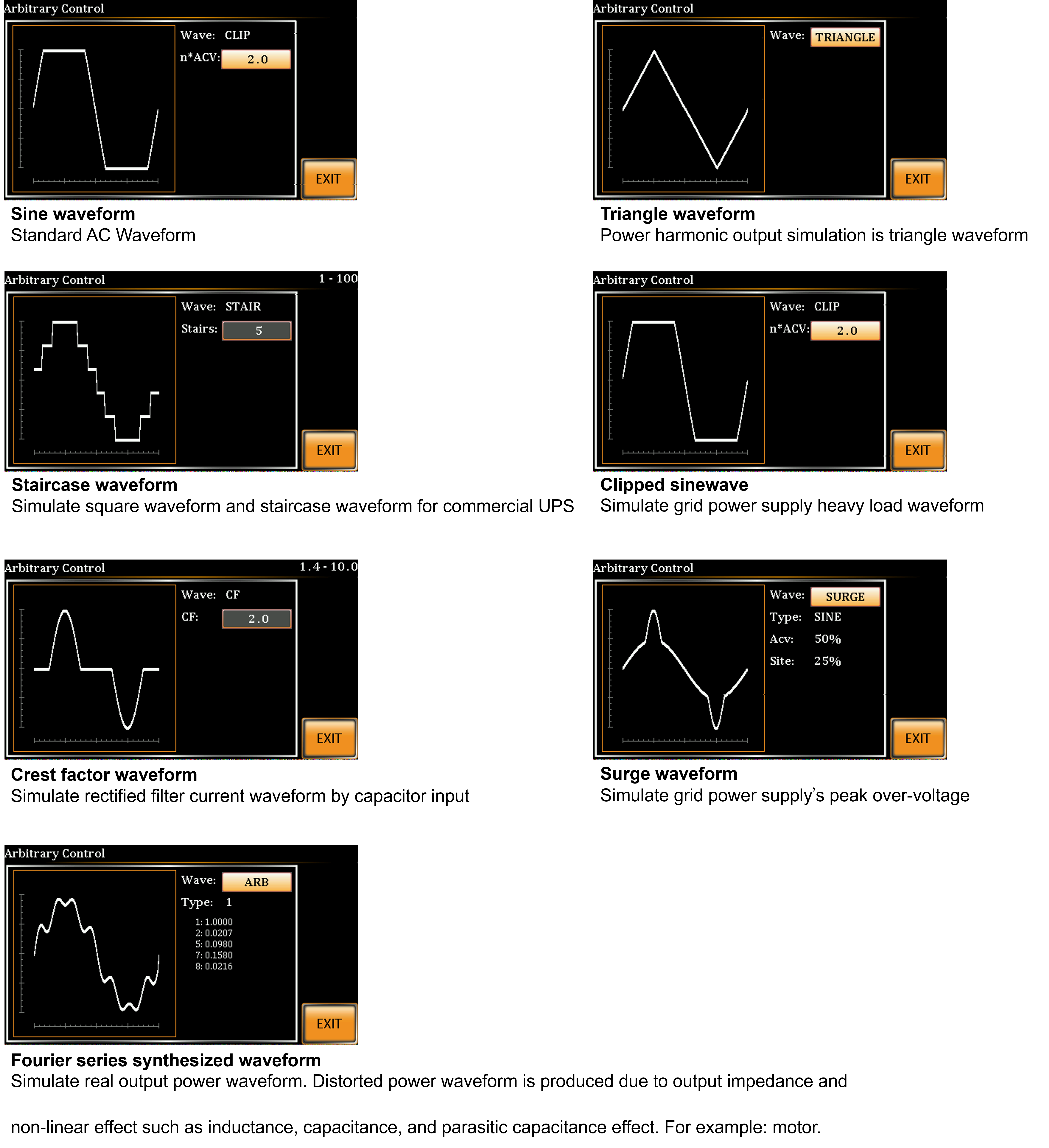

함수파형 (ARB ) 모드

7가지 범주와 20,000가지 파형 조합으로 왜곡된 AC 전압 파형을 빠르게 시뮬레이션할 수 있습니다.

04 Surge/DIP 제어

DUT에 대한 입력 전원으로 정상 전압에 Surge / DIP전압을 겹쳐서 사용자가 Surge / DIP 상황을 시뮬레이션하고 DUT 특성을 평가할 수 있습니다.

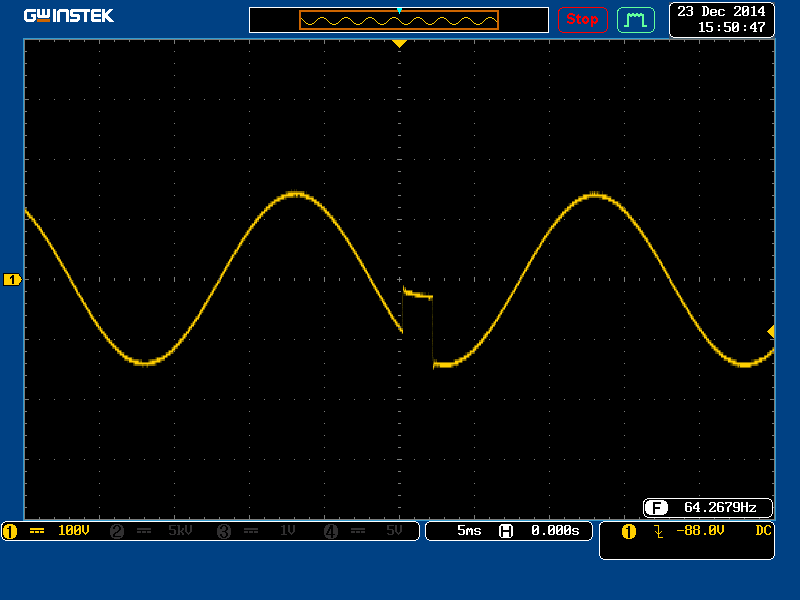

Dip

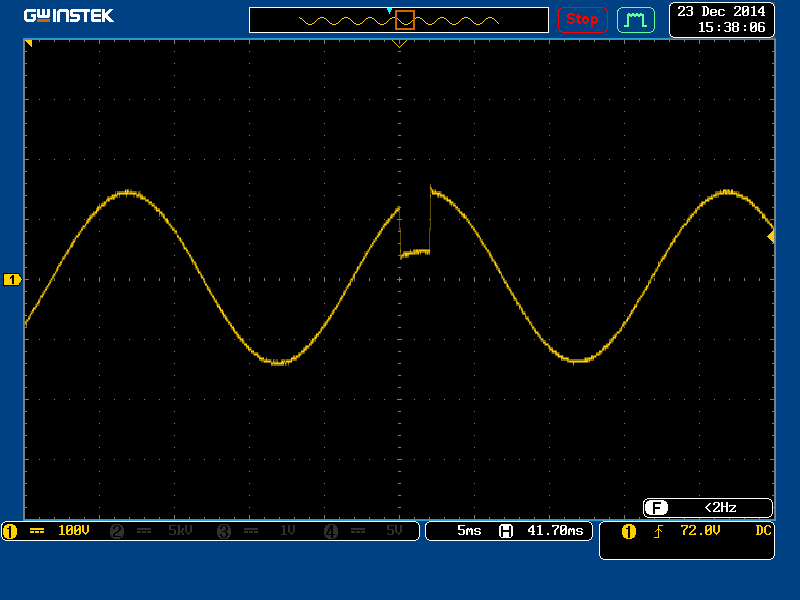

Surge

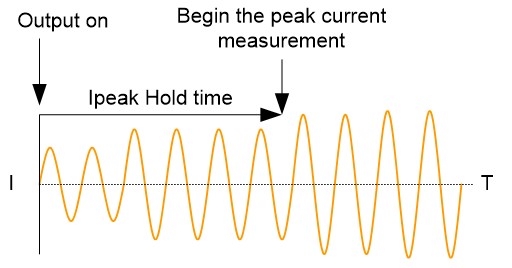

T Ipeak, 홀드 기능

T, Ipk 홀딩은 출력 Ipeak 값 및 최대 값을 측정 후 지연 시간 (1ms~60초)을 설정하고 최대 값을 검색합니다. 측정된 값이 원래 값보다 크면 업데이트됩니다. Ipk 보유는 보통 오실로스코프 및 전류 프로브로 수행되는 장비 전원을 켤 때 순간적인 동습 전류를 측정하기 위해 사용됩니다. T, Ipk 홀딩 지연 시간 설정은 순차적으로 활성화된 DUT의 Inrush 전류를 측정하는 데 적용될 수 있습니다.

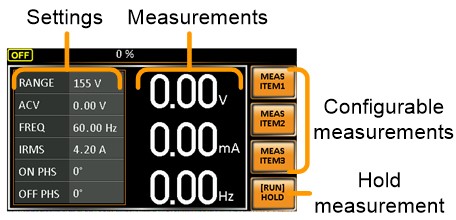

제어 패널 특

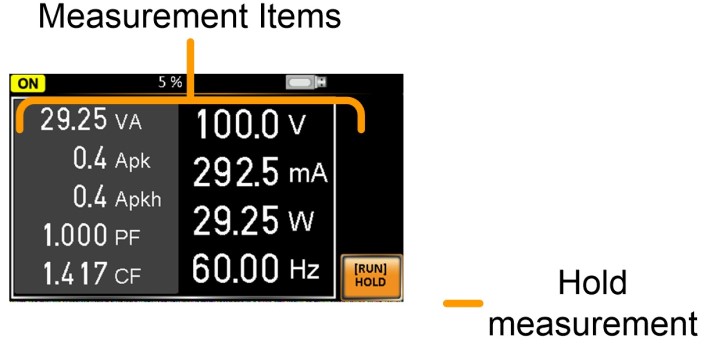

표준 모드와 간단 모드 두 가지 제어 패널 모드가 있습니다. 표준 모드는 설정 및 AC 전력계 측정 창 디스플레이를 결합합니다. 사용자는 함수 키 (F1~F3)를 사용하여 필요한 측정 항목을 선택합니다.

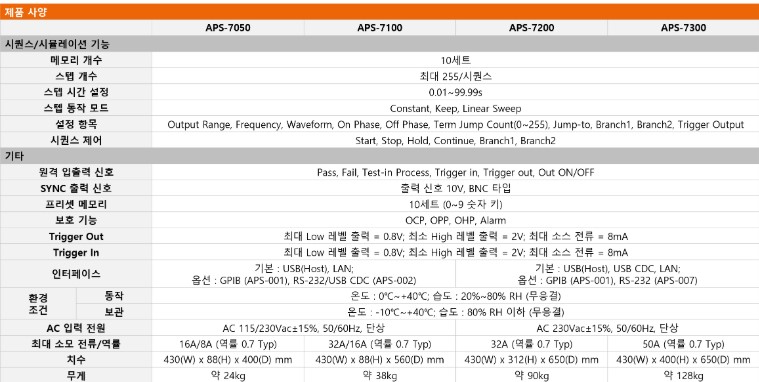

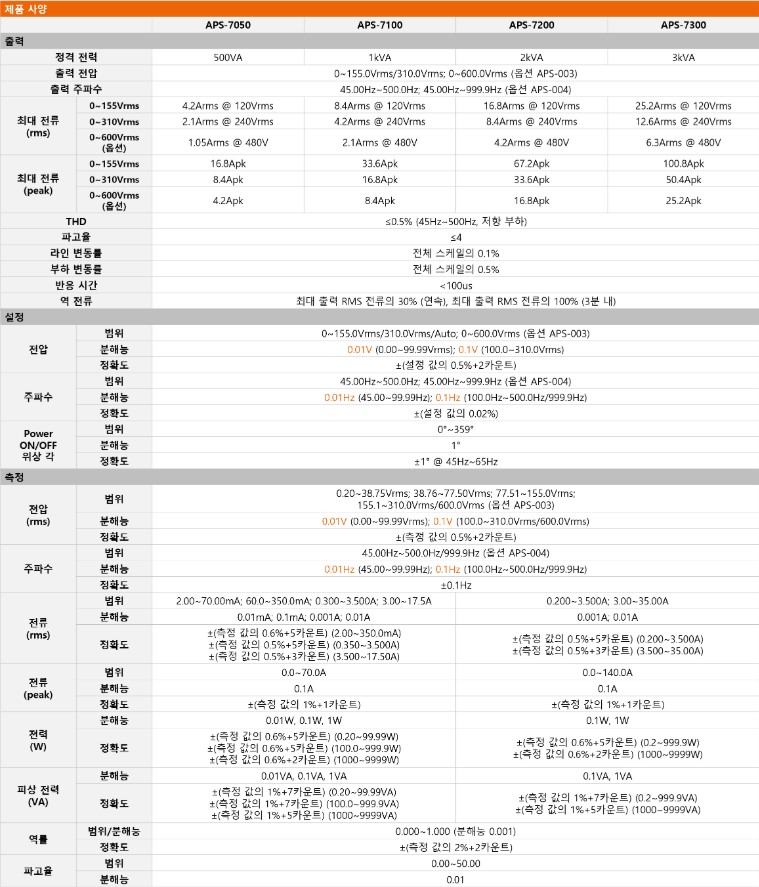

· 제품 사양

· 제품 구성

기본 액세서리
사용 설명서 CD x 1, 전원 코드 x 1, 단자 덮개 세트 x 1, 테스트 리드 GTL-123 x 1
옵션 액세서리
APS-001	GPIB 인터페이스카드
APS-002	RS-232/USB CDC 인터페이스 카드
APS-003	전압 범위 확장 : 0~600Vrms
APS-004	주파수 범위 확장 : 45~999.9Hz
APS-007	RS-232 인터페이스 카드 (APS-7200, APS-7300)

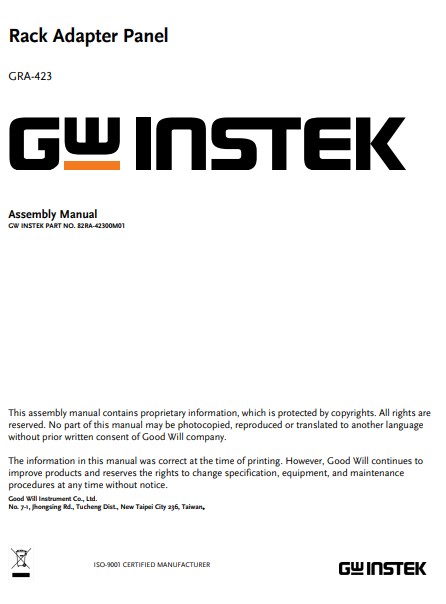

GRA-423	APS-7050, APS-7100 랙 마운트 키트

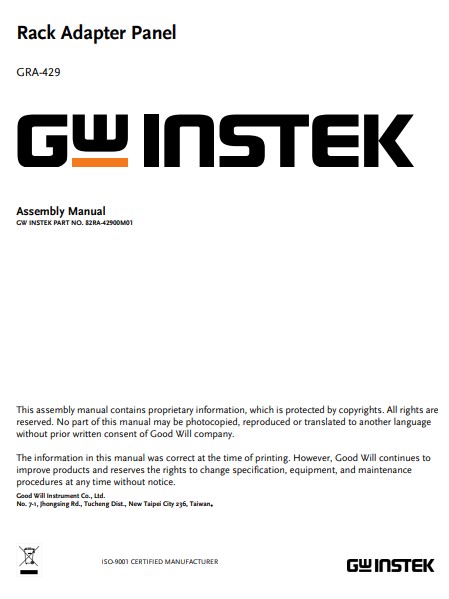

GRA-429	APS-7200 랙 마운트 키트

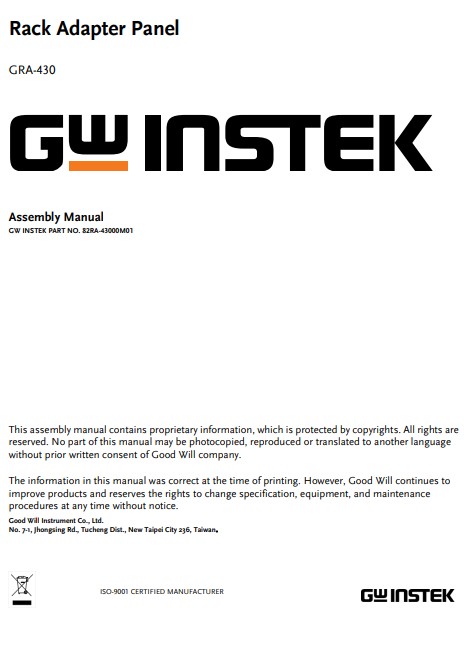

GRA-430	APS-7300 랙 마운트 키트

주문 정보
APS-7050	1채널 프로그래머블 리니어 AC 전원 공급기 (500VA)	견적문의
APS-7100	1채널 프로그래머블 리니어 AC 전원 공급기 (1kVA)	견적문의
APS-7200	1채널 프로그래머블 리니어 AC 전원 공급기 (2kVA)	견적문의
APS-7300	1채널 프로그래머블 리니어 AC 전원 공급기 (3kVA)	견적문의
옵션 액세서리
APS-001	GPIB 인터페이스카드	견적문의
APS-002	RS-232/USB CDC 인터페이스 카드	견적문의
APS-003	전압 범위 확장 : 0~600Vrms	견적문의
APS-004	주파수 범위 확장 : 45~999.9Hz	견적문의
APS-007	RS-232 인터페이스 카드 (APS-7200, APS-7300)	견적문의
GRA-423	APS-7050, APS-7100 랙 마운트 키트	견적문의
GRA-429	APS-7200 랙 마운트 키트	견적문의
GRA-430	APS-7300 랙 마운트 키트	견적문의
