GW Instek에서 완전히 새로운 고정밀 LCR 미터인 LCR-6000 시리즈를 출시했습니다. 이 시리즈는 5가지 모델로 테스트 주파수 범위가 2kHz/20kHz/100kHz/200kHz/300kHz(최대)이고 기본 정확도는 0.05%입니다.

컴팩트한 사이즈 디자인, 2U 높이, 1/2 랙은 벤치탑이나 시스템 랙에 적합한 최적의 공간 절약형 시리즈의 실용적인 특징 중 하나입니다.

풍부한 기능을 갖춘 컴팩트한 LCR-6000 시리즈는 수동 부품의 각 테스트 단계를 구현하는 R&D, 생산 테스트, IQC 등에 절대적으로 탁월한 도구입니다.

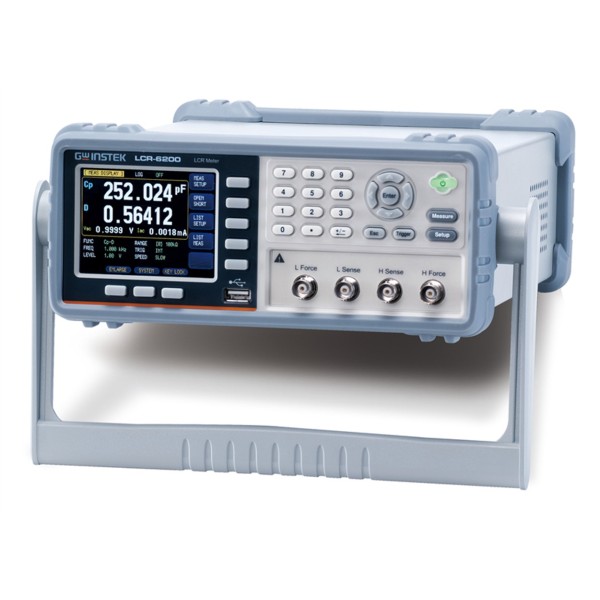

LCR-6000 시리즈는 컴팩트한 사이즈에 풍부한 기능을 제공합니다. 우선, 전체 시리즈는 3.5인치 컬러 LCD를 채택하고 호화로운 디스플레이 매개변수를 특징으로 합니다.

설정 기준과 측정 결과를 동시에 표시하는 것 외에도 이 시리즈는 두 가지 추가 모니터링 매개변수를 늘립니다. 즉, 1차/2차 및 2개의 모니터링의 네 가지 매개변수가 화면에 동시에 표시되어 측정 효율성을 크게 향상시킵니다.

 확대 디스플레이 모드는 측정 결과를 강조할 뿐만 아니라 PASS/FAIL 판단을 제공하여 빠르고 편리한 테스트 결과를 제공합니다.

편의성은 독특한 특징 중 하나입니다. LCR-6000 시리즈는 전체 주파수 범위와 스팟의 두 가지 제로 방법을 갖추고 있습니다.

사용자는 전원을 끄고 테스트 픽스처를 변경하지 않고도 제공된 주파수 범위 내에서 주파수를 자유롭게 변경하여 측정을 수행할 수 있습니다. 그렇게 함으로써 반복적으로 제로 작업을 실행하는 데 드는 엄청난 시간을 절약할 수 있습니다.

또한, 시리즈의 주파수 범위는 연속적이어서 사용자가 정확한 주파수 값을 입력하여 구성 요소에 대한 가장 진정한 테스트를 수행할 수 있습니다.

LCR-6000 시리즈는 또한 다양한 재료의 측정 요구 사항을 충족하기 위한 다양한 보조 측정 기능을 제공합니다. 예를 들어, 이 시리즈는 MLCC의 테스트 전압 요구 사항을 충족하기 위한 자동 레벨 제어(ALC) 기능을 제공합니다.

 유도성 부품 측정의 경우, 이 시리즈는 조정 가능한 테스트 전류 기능과 DC 저항 측정 기능을 제공합니다.

옵션인 외부 바이어스 전류 어댑터(±2.5A)는 측정 요구 사항을 충족합니다. 용량성 부품 요구 사항에 대한 DC 바이어스 전압 테스트와 관련하여, 이 시리즈는 사용자가 내부 ±2.5V 조정 가능한 전압 또는 옵션인 외부 바이어스 전압 어댑터(±45V)를 통해 재료에 대한 검증 측정을 수행할 수 있도록 합니다.

또한, 나열된 10단계의 테스트 기능을 통해 사용자는 사용자 요구 사항에 따라 각 단계에 대한 테스트 매개변수(주파수, 전압 또는 전류)를 설정하여 DUT 특성의 추세를 관찰할 수 있습니다.

LCR-6000 시리즈는 사용자가 테스트 기준을 선택하고 반복 설정에서 시간을 절약할 수 있도록 패널 설정 기준에 따라 정의된 10개의 메모리 세트를 가지고 있습니다.

10,000개의 측정 결과 저장 기능은 측정 결과를 즉시 쉽게 기록할 수 있습니다. USB 호스트는 시리즈를 PC에 연결하지 않고도 기록된 결과에 쉽게 액세스할 수 있도록 합니다.

USB 호스트는 또한 USB가 화면을 검색하고 저장하여 사용자가 설정 지침을 컴파일하는 데 도움이 되도록 합니다.

외부 제어를 위해 LCR-6000 시리즈는 핸들러 인터페이스를 제공하고 측정 분류 기능(9BIN, AUX: 1BIN)과 함께 배치하여 분류 기계와의 연결을 용이하게 하여 재료를 분류합니다.

원격 제어 및 측정 결과 검색 요구 사항을 위해 LCR-6000 시리즈는 RS-232C를 제공하여 PC 명령을 통해 제어 설정 또는 측정 결과 검색을 지원합니다.

또한 무료 PC 소프트웨어는 사용자에게 측정 결과를 저장할 수 있는 즉각적인 도구를 제공하여 프로그램 개발 시간을 절약합니다.

완전히 새로운 압축 LCR-6000 시리즈는 공간 제한을 효과적으로 개선할 수 있습니다.

다양한 측정 기능과 디스플레이 방법은 이 시리즈를 R&D, 엔지니어링 부서의 구성 요소 평가, 구성 요소 생산의 범주 분류 요구 사항 및 구성 요소 사양에 대한 검증을 위한 IQC 요구 사항을 충족하는 높은 CP 비율 선택으로 만들고 있습니다.



연속 주파수 및 편리한 제로 기능

LCR-6000 시리즈는 제공된 주파수 범위 내에서 연속적이고 조정 가능한 주파수 기능을 갖추고 있어 사용자가 가장 실제적인 주파수 요구 사항이 있는 구성 요소에 대한 측정 및 분석을 수행할 수 있습니다.

OPEN/SHORT 고정 보상 기능의 경우 LCR-6000 시리즈는 전체 주파수 범위 제로 및 스팟 제로 선택 기능을 갖추고 있습니다.

전체 주파수 범위 제로를 실행한 후 사용자는 전원을 끄지 않고 테스트 고정 장치를 변경하지 않는 조건에서 LCR-6000 시리즈의 테스트 주파수를 자유롭게 변경하여 구성 요소 측정을 실행할 수 있어 주파수를 변경한 후 테스트 고정 장치를 반복적으로 제로화하는데

소요되는 시간을 크게 절약할 수 있습니다.


풍부하고 다양한 정보 표시

LCR-6000 시리즈의 측정 결과 디스플레이는 1차 및 2차 측정 매개변수를 보여줄 뿐만 아니라 2개의 모니터링 매개변수도 포함합니다.

따라서 반복 측정이 필요한 경우 시간을 절약하기 위해 4개의 DUT 관련 매개변수를 디스플레이 화면에 동시에 표시할 수 있습니다.

디스플레이 화면과 관련하여 LCR-6000 시리즈는 사용자의 관찰 요구 사항을 충족하기 위해 다양한 디스플레이를 제공합니다.

예를 들어, MEAS 디스플레이는 설정 매개변수와 측정 결과를 동시에 표시합니다. ENLARGE 디스플레이는 측정 결과에 초점을 맞추고 PASS/FAIL 판단이 가능하여 엔지니어가 측정 결과의 유효성을 신속하게 얻는 데 도움이 됩니다.


10가지 항목의 테스트와 PC 소프트웨어 목록

LCR-6000 시리즈는 10개 지점 나열 테스트 기능을 제공하여 사용자가 DUT 측정 매개변수(예: Cs-Rs) 세트를 정의하고 범주별 10개 테스트 기준(주파수, 전압 또는 전류)을 설정하지만 측정을 수행하기 위해 다른 값을 설정할 수 있습니다.

이 기능을 통해 사용자는 DUT의 특성 변화 추세를 빠르고 명확하게 얻어 DUT의 실제 응용 프로그램의 적응성을 확인할 수 있습니다.

측정 결과는 내부 메모리에 직접 기록하고 USB를 통해 PC로 전송할 수 있습니다. LCR-6000 시리즈는 또한 사용자의 섬세한 변화에 대한 분석 요구 사항을 충족시키기 위해 무료 PC 소프트웨어(최대 1,000개 지점 나열 테스트)를 제공합니다.

다양한 보조 측정 기능

다양한 구성 요소 및 재료에 대한 다양한 측정 애플리케이션 요구 사항을 충족하기 위해 LCR-6000 시리즈는 많은 보조 측정 기능과 함께 배치됩니다.

커패시터 측정의 경우 자동 레벨 제어(ALC)는 주로 다층 세라믹 커패시터(MLCC)와 같이 일정하거나 정격 테스트 전압이 필요한 구성 요소에 사용됩니다.

내부 DC 바이어스 전압(±2.5V, 내부)을 통해 AC 및 DC 공존을 시뮬레이션하여 커패시턴스 변화를 학습할 수 있습니다. 인덕터 측정의 경우 DC 저항 측정 기능은 DC 저항 특성을 검증하는 것입니다.

또한 LCZ 기능은 구성 요소의 특성을 빠르게 식별하는 것입니다. 이 기능이 활성화되면 LCR-6000 시리즈는 DUT의 특성을 자동으로 결정하고 측정 결과를 보여주는 최적의 매개변수를 보여줍니다.


표준 인터페이스

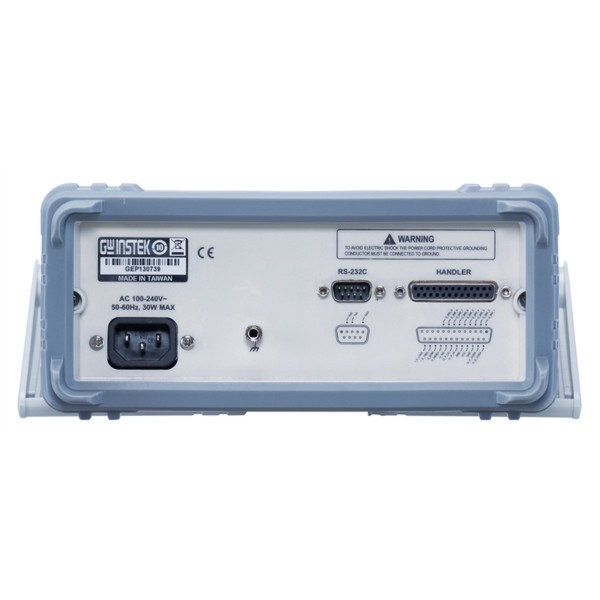

인터페이스 연결을 위해 LCR-6000 시리즈는 핸들러 인터페이스와 RS-232C 인터페이스를 갖추고 있습니다.

핸들러는 10개 BIN(9BIN, AUX: 1BIN) 분류 결과를 출력하는데, 이는 외부 연결 제어에 가장 적합합니다. 예를 들어, 분류 기계에 연결하여 구성 요소의 분류 작업을 수행합니다. RS-232C는 원격 제어 및 측정 결과 검색에 적합합니다.

PC는 자동차 애플리케이션을 검증하는 요구 사항을 달성하기 위해 설정을 제어하거나 측정 결과를 읽는 명령을 제공합니다.
