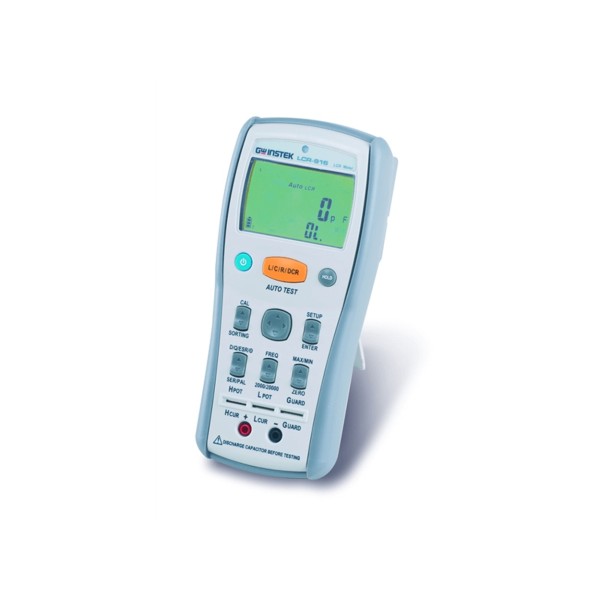

LCR-916/915/914는 스마트하고 편리하며 완벽한 기능을 갖춘 듀얼 디스플레이 핸드헬드 LCR 미터입니다. 테스트 주파수는 최대 100kHz/10kHz까지 확장되어 더 광범위한 구성 요소를 테스트할 수 있는 더 큰 유연성을 제공합니다.

LCR-916/915/914는 듀얼 20,000/2,000 카운트 디스플레이를 사용합니다. 20,000 카운트 디스플레이는 커패시턴스, 인덕턴스 및 저항과 같은 주요 매개변수와 DC 저항 측정을 표시하는 데

사용되고 2,000 카운트 디스플레이는 Q, D, ESR 및 RP 측정과 같은 보조 매개변수를 표시하는 데 사용됩니다. 보조 측정은 기본 측정이 수행되는 동안 기본 측정과 결합될 수도 있습니다.

LCR-916/915/914는 2와이어 및 5와이어 측정의 두 가지 측정 방법을 제공합니다. LCR-916/915/914에는 다양한 구성 요소 유형을 테스트하는 데 도움이 되는 다양한 표준 또는 옵션 액세서리도 함께 제공됩니다.

이 미터에는 데이터 홀드, 허용 오차 분류, 제로 모드 및 최소/최대(LCR-916에만 해당)와 같은 편리한 기능도 포함되어 있습니다.

계측기의 USB 인터페이스를 사용하면 LCR900 소프트웨어를 사용하여 PC에 데이터를 기록하고 계측기에 전원을 공급하는 데 필요한 DC 5V를 제공할 수 있습니다.

LCR-916/915/914를 사용하면 저렴한 가격으로 빠르고 기본적인 LCR 측정을 정밀하게 수행할 수 있습니다.

주요 특징

• 20,000/2,000 카운트 듀얼 디스플레이

• 테스트 주파수 : 100/120Hz/1/10/100kHz

• DUT 측정을 위한 자동 LCR 모드

• 0.2% 기본 정확도

• 측정 매개변수: L,C,R,D,Q,ESR,θ,DCR

• 병렬/시리즈 테스트 모드

• 품질 관리를 위한 정렬 모드

• 2Wire 또는 5Wire 측정 가능

• 데이터 홀드 및 제로 모드 지원

• 최대/최소

• 자동 범위, 자동 백라이트

• 배터리 부족 표시

• 자동 전원 끄기

• 데이터 수집/AC 전원 작동

제품 사양

LCR-916

LCR-915

LCR-914

테스트 주파수

100Hz/120Hz/1kHz/

100Hz/120Hz/1kHz/

100Hz/120Hz/1kHz

10kHz/100kHz 선택가능

10kHz 선택 가능

선택 가능

L

범위

20uH~20kH (선택된 테스트 주파수에 따라)

정확도

±(측정값의 0.2%+2디지트)

분해능

0.001uH~0.001kH (선택된 범위에 따라)

C

범위

20pF~20mF (선택된 테스트 주파수에 따라)

정확도

±(측정값의 0.2%+2디지트)

분해능

0.001pF~0.001mF (선택된 범위에 따라)

R

범위

20Ω~200MΩ (선택된 주파수에 따라)

정확도

±(측정값의 0.2%+2디지트)

분해능

0.001Ω~0.01MΩ (선택된 범위에 따라)

DCR

범위

200Ω~200MΩ (선택된 주파수에 따라)

정확도

±(측정값의 0.2%+2디지트)

분해능

0.01Ω~0.01MΩ (선택된 범위에 따라)

Q

범위

0.000~999

정확도

주 측정항목 정확도의 2배

분해능

0.001

D

범위

0.000~999

정확도

주 측정항목 정확도의 2배

분해능

0.001

θ

범위

-90˚~90˚

정확도

±(측정값의 0.2%+5디지트)

분해능

0.1˚

측정 회로

직렬/병렬 선택 가능

자동 LCR 모드

미터 전원이 켜지면 자동으로 DUT를 확인하고 측정

Sorting 모드

±0.1%, ±0.2%, ±0.25%, ±0.5%,±1.0%, ±2.0%, ±5.0%, ±10.0%,±20.0%, ±80%/-20%

선택 가능

기타 기능

Auto Range, Auto Backlit, MAX/MIN, Data hold,Zero, Auto power off,

46 세그먼트 아날로그바

일반

디스플레이

주 디스플레이 : 20000/2000 카운트 선택 가능

보조 디스플레이 : 2000 카운트

인터페이스

USB

입력 전원

AA 배터리 1.5V x 4 또는 AC 어댑터/USB케이블 : DC 5V(LCR-915/914 옵션 항목)

치수 및 무게

95(W) x 207(H) x 52(D) mm, 약630g

기본 액세서리

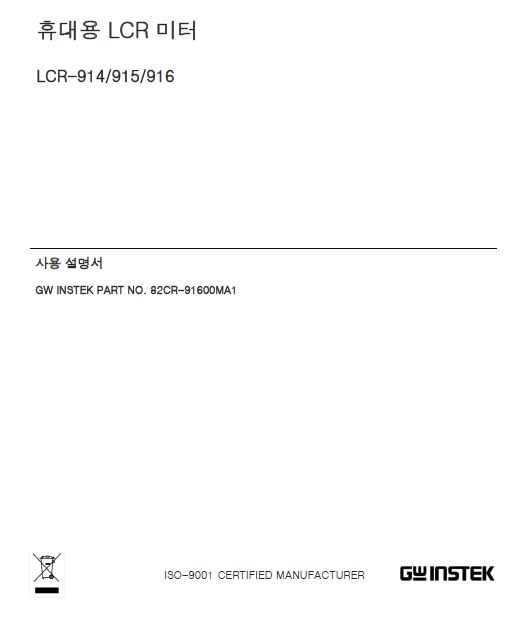

사용 설명서 x 1, 배터리

옵션

옵션.01

4선 DIP 테스트 리드

옵션.02

LCR-915 액세서리팩

옵션.03

LCR-914 액세서리팩

옵션.04

LCR-914 마그네틱 행 키트
