제품 정보

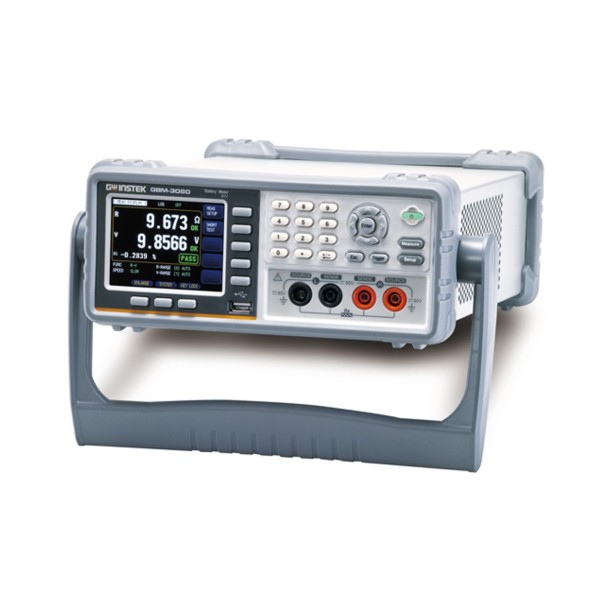

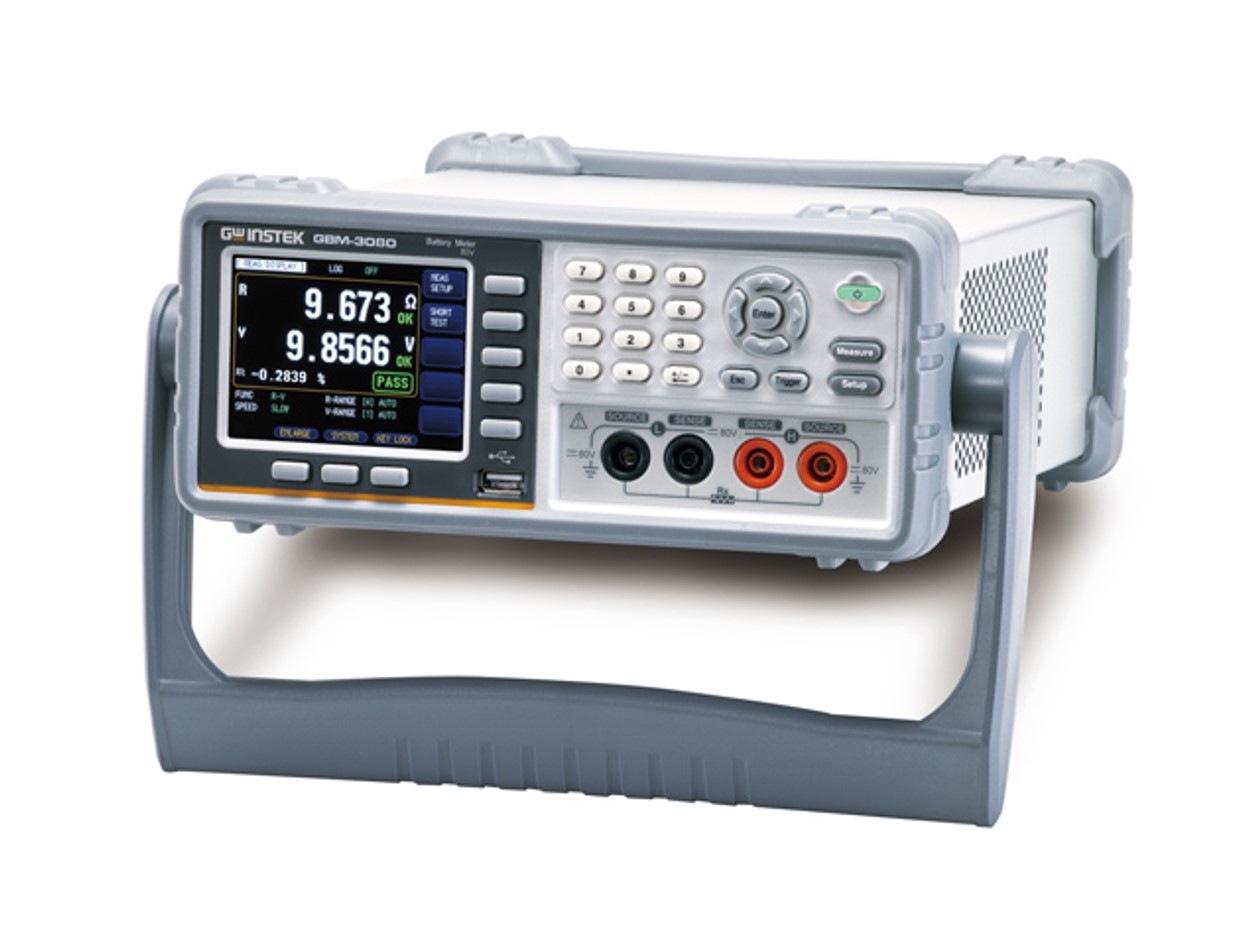

GW Instek은 AC 1kHz를 테스트 신호로 사용하고 배터리 전압과 내부 저항을 300V(GBM-3300) 및 80V(GBM-3080)까지 측정하는 새로운 시리즈의 데스크톱 배터리 테스터인 GBM-3000 시리즈입니다.

이 시리즈는 3.5인치 TFT LCD, 4선 측정 방법, 고해상도(6자리 전압/5자리 저항) 측정 디스플레이 기능, 전압 및 저항의 독립적인 GO/NOGO 결정, 다양한 통신 인터페이스 등을 특징으로 하여

단일 셀, 배터리 셀에서 최종 제품(배터리)에 이르기까지 다양한 유형의 배터리 측정을 충족시켜 사용자가 생산의 모든 단계에서 정확한 측정을 달성할 수 있도록 합니다.

주요 특징

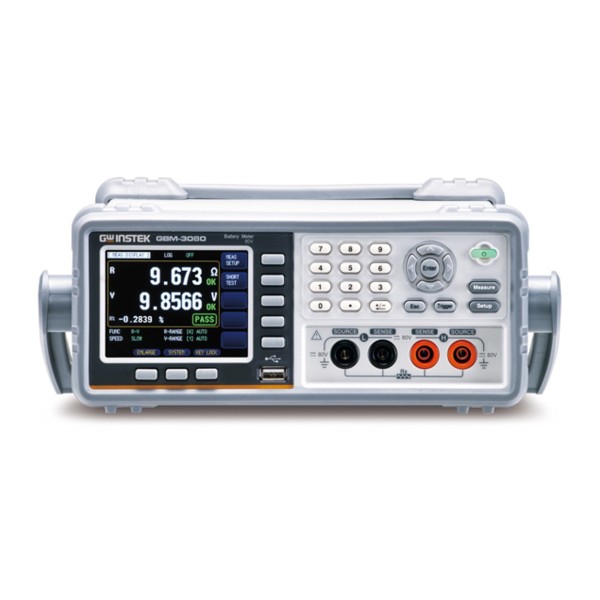

• 3.5' TFT LCD(320x240)

• 측정 항목: 배터리 전압 및 배터리 내부 저항

• 전압 측정: 300V(GBM-3300)/80V(GBM-3080)

• 저항 측정: 0mΩ~ 3.2kΩ(max.)

• 전압 측정 기본 정확도: 0.01%

• 저항 측정 기본 정확도: 0.5%

• 측정 분해능: 0.1μΩ/10μV (단일 셀 측정에 적합)

• 전압/저항 측정 개별 GO/NOGO 기능 지원

• 테스트 리드(프로브) 단선/접촐 불량 판단 기능

• 통신 인터페이스: USB(Host/Device)/RS-232C/Handler

· 제품 사양

Specufcations

DISPLAY

Screen

Resistance

Voltage

3.5”(320 x240) TFT LCD

5 digits

6 digits

TEST SPEED

Slow

Medium

Fast

Ex. Fast

3 time/second

14 time/second

25 time/second

65 time/second

RESISTANCE MEASUREMENT

Range

Range No.	Range	Max. scale	Resolution	Test Current	Open-circuit Voltage (typical)
0	3mΩ	3.1000mΩ	0.1μΩ	100mA	2.99V
1	30mΩ	31.000mΩ	1μΩ	100mA	2.99V
2	300mΩ	310.00mΩ	10μΩ	10mA	2.63V
3	3Ω	3.1000Ω	100μΩ	1mA	1.09V
4	30Ω	31.000Ω	1mΩ	100μA	0.56V
5	300Ω	310.00Ω	10mΩ	10μA	0.28V
6	3kΩ	3200.0Ω	100mΩ	10μA	0.28V

Accuracy

Range No.	Speed	Accuracy	Temperature Coefficient
0	Slow	±0.5%rdg ± 10dgt	(±0.05%rdg ± 1dgt)/℃
	Medium	±0.5%rdg ± 15dgt
	Fast	±0.5%rdg ± 20dgt
	Ex. Fast	±0.5%rdg ± 40dgt
1~6	Slow	±0.5%rdg ± 5dgt	(±0.05%rdg ± 0.5dgt)/℃
	Medium	±0.5%rdg ± 7dgt
	Fast	±0.5%rdg ± 7dgt
	Ex. Fast	±1.0%rdg ± 8dgt

VOLTAGE MEASUREMENT

Range

Range No.	Range	Max. scale	Resolution
0	8V	±8.08000	10μV
1	80V	±80.8000	100μV
2*	300V	±303.000	1mV

* : 300V only for GBM-3300

Accuracy

Range No.	Speed	Accuracy	Temperature Coefficient
0~2	Slow	±0.01%rdg ± 3dgt	(±0.001%rdg ± 0.3dgt)/℃
	Medium	±0.01%rdg ± 5dgt
	Fast	±0.05%rdg ± 5dgt
	Ex. Fast	±0.10%rdg ± 6dgt

OTHER FUNCTIONS

Range Selection

Comparator

Contact detection

Buzzer

Trigger

Auto range, Hold range, Nom range

ABS, PER or SEQ

OPEN & WIRE

OFF, Pass, Fail

INT, EXT

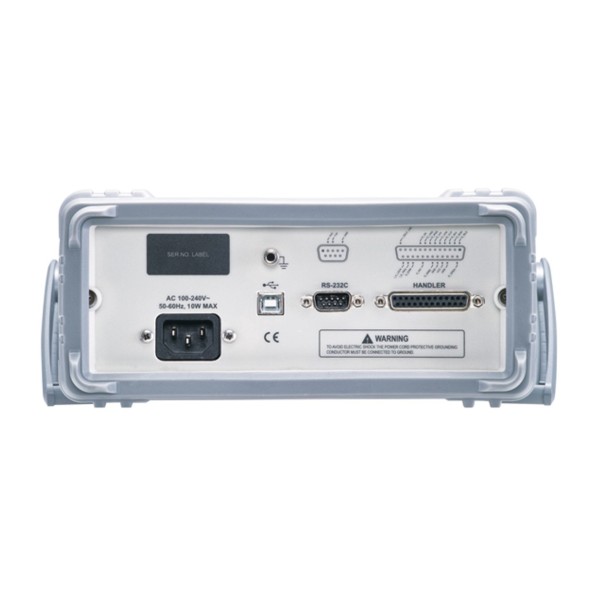

INTERFACE

USB Host / USB Device / RS-232C / Handler

POWER SOURCE

AC 100-240, 50-60Hz; Consumption: 10W

DIMENSIONS & WEIGHT

264(W) x 107(H) x 350(D) mm, Approx. 2.8kg

· 제품 구성

기본 액세서리
Safety sheet x 1, 전원 코드 x 1, CD x 1 (사용 설명서 및 USB 드라이버)
GBM-01	4선(켈빈 클립) 테스트 리드 x 1, 90V(최대), 약 1100mm
옵션 액세서리
GBM-02	4선(싱글 핀) 테스트 프로브, 80V(최대), 약 1100mm
GBM-03	4선(트윈 핀) 테스트 프로브, 300V(최대), 약 1400mm
GBM-S1	쇼트 바 (for GBM-02/GBM-03)
GTL-232	RS-232C 케이블, 9핀(암)-9핀, 널 모뎀, 약 2000mm
GTL-246	USB 케이블, AB 타입, 약 1200mm
GRA-422	랙 마운트 키트
