제품 정보

제품개요

프로그래머블 스위칭 DC 전원공급기, PSH
출력 채널 : 1CH
출력 전압 : 0~20/36V
출력 전류 : 0~10/18/20/30A
출력 전력 : 360W/720W/1080W
인터페이스 : RS-232, GPIB(옵션)

주요 특징

• 넓은 입력 전압 범위와 높은 역률(P.F)

• 높은 효율성과 고전력 밀도

• 안정적인 전압과 전류

• 과전압, 과전류 및 과온 보호

• 낮은 리플 및 노이즈

• 출력 On/Off 제어

• 자가 진단 및 소프트웨어 보정

• LabView 드라이버

• 표준 인터페이스: RS-232C

• 선택적 인터페이스: GPIB ( IEEE-488.2 )

1. PSH-Series는 360W에서 1080W까지 출력, 프로그래밍 가능한 스위칭 DC 전원 공급 장치입니다.

2. OVP, OCP 및 OTP 등 보호장치가 탑재되어 전원 공급 및 부하를 예상치 못한 상황으로부터 장비를 보호합니다.

3. 원격 센싱은 긴 케이블 사용 시 오차를 보정하여 추가 정밀도를 제공합니다.

4. 밝은 LCD와 동시에 매개 변수 출력 기능으로 쉬운 작동이 가능합니다.

5. 자가 진단 및 소프트웨어 보정 기능으로 쉽게 유지보수 가능합니다.

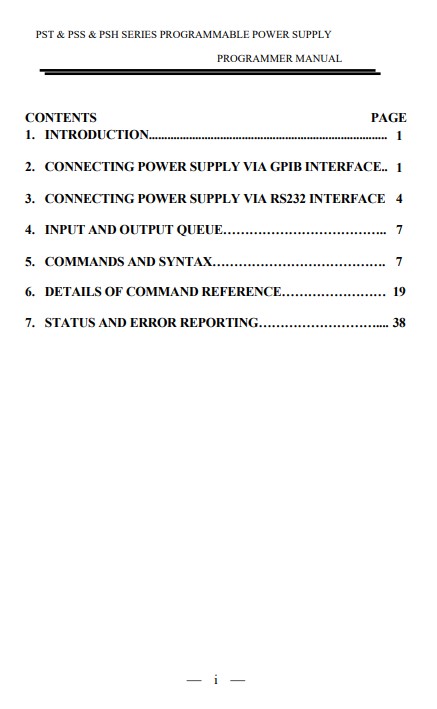

6. RS-232C 또는 선택적 GPIB 인터페이스를 통한 SCPI 명령 및 LabVIEW 드라이버 액세스를 통해 원격 제어 및 ATE 소프트웨어 개발이 가능합니다.

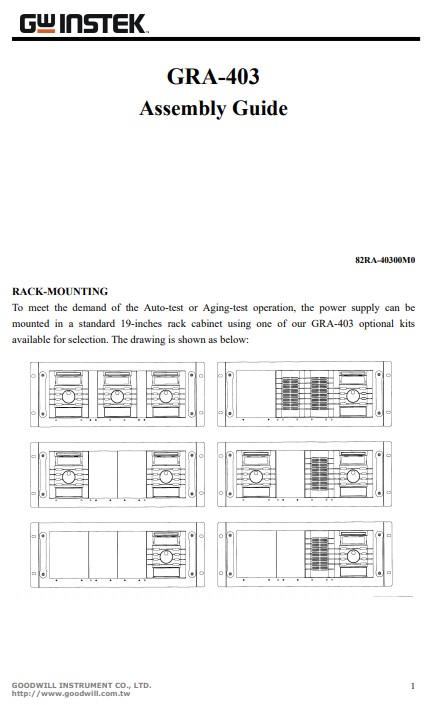

7. 모듈화, 전용 후면 출력 및 19" 4U 랙 마운팅 등 특성으로 PSH-Series가 대형 시스템에 사용하기 적합합니다.

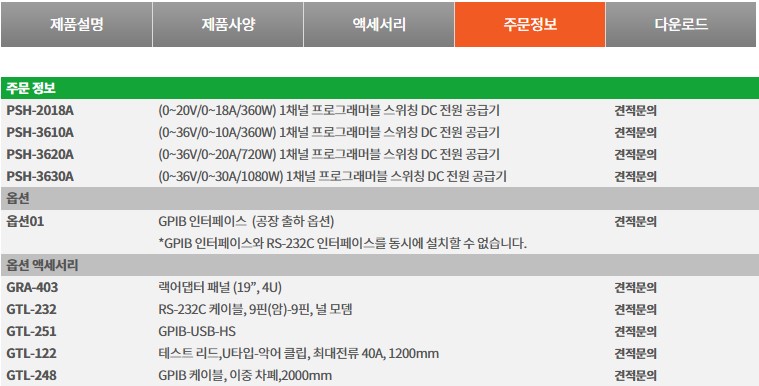

Programmable Switching D.C. Power Supply
	Output Watts (W)	Output Volts (V)	Output Amps (A)	Weight (kg)

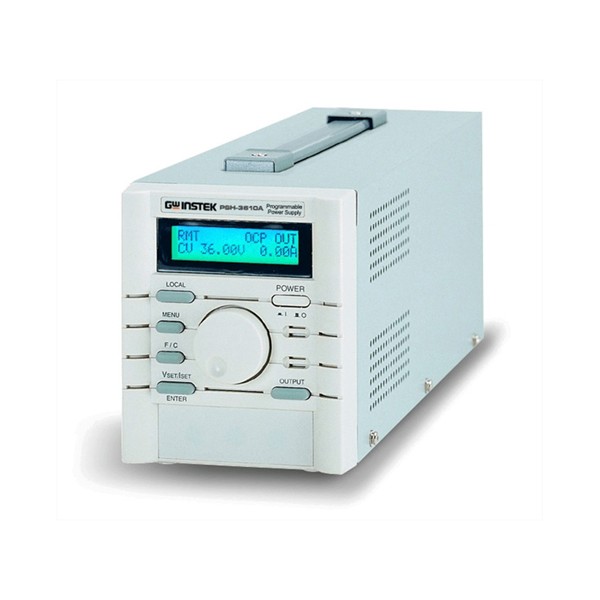

PSH-2018A	360W	0~20V	0~18A	3.3kg
PSH-3610A	360W	0~36V	0~10A	3.3kg

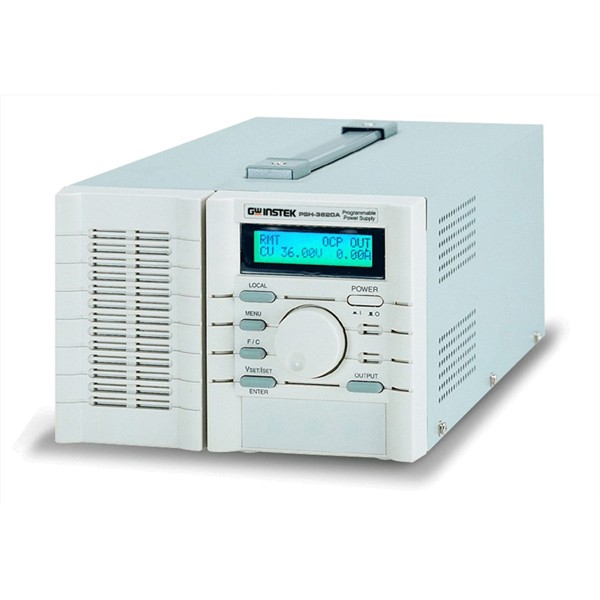

PSH-3620A	720W	0~36V	0~20A	6.2kg

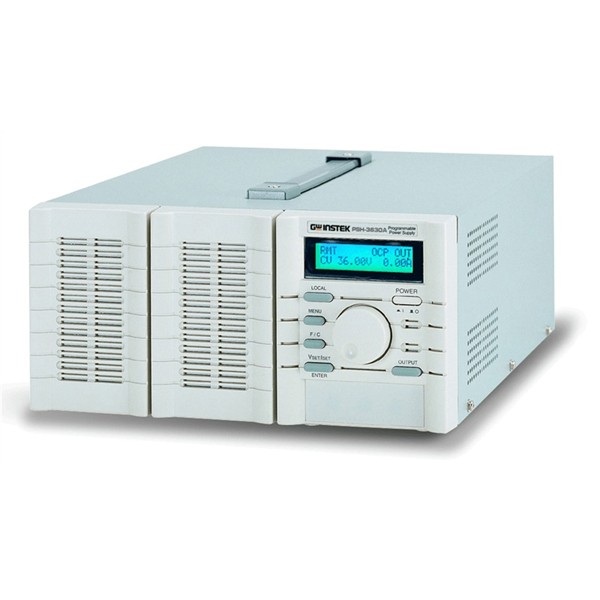

PSH-3630A	1080W	0~36V	0~30A	9.3kg

· 제품 사양

제품 사양
	PSH-2018A	PSH-3610A	PSH-3620A	PSH-3630A
정격 출력
전압	20V	36V	36V	36V
전류	18A	10A	20A	30A
변동률 (CV 모드)
부하	≤0.1%+5mV	≤0.1%+5mV	≤0.1%+5mV	≤0.1%+5mV
라인	≤0.05%+5mV	≤0.05%+5mV	≤0.05%+5mV	≤0.05%+5mV
변동률 (CC 모드)
부하	≤0.2%+5mA	≤0.2%+5mA	≤0.2%+10mA	≤0.2%+15mA
라인	≤0.2%+5mA	≤0.2%+5mA	≤0.2%+10mA	≤0.2%+15mA
리플 & 노이즈
CV rms	≤10mVrms	≤10mVrms	≤10mVrms	≤10mVrms
CV p-p (20Hz~20MHz)	≤100mVpp	≤100mVpp	≤100mVpp	≤100mVpp
CC rms	≤0.2%	≤0.2%	≤0.2%+20mA	≤0.2%+40mA
분해능
전압	10mV	10mV	10mV	10mV
전류	10mA	10mA	10mA	10mA
프로그램 정확도
전압	≤0.05%+25mV	≤0.05%+25mV	≤0.05%+25mV	≤0.05%+25mV
전류	≤0.2%+30mA	≤0.2%+30mA	≤0.2%+30mA	≤0.2%+30mA
리드백 분해능 (미터)
전압	10mV	10mV	10mV	10mV
전류	10mA	10mA	10mA	10mA
리드백 정확도 (미터)
전압	≤0.05%+25mV	≤0.05%+25mV	≤0.05%+25mV	≤0.05%+25mV
전류	≤0.2%+30mA	≤0.2%+30mA	≤0.2%+30mA	≤0.2%+30mA
리드백 온도 계수
전압 (25℃±5℃)	≤100ppm/℃	≤100ppm/℃	≤100ppm/℃	≤100ppm/℃
반응 시간
전압 상승 (10%~90%)	≤150ms	≤150ms	≤150ms	≤150ms
전압 상승 (10%~90%)	(≤95% 정격 부하)	(≤95% 정격 부하)	(≤95% 정격 부하)	(≤95% 정격 부하)
전압 하강 (90%~10%)	≤150ms	≤150ms	≤150ms	≤150ms
전압 하강 (90%~10%)	(≥10% 정격 부하)	(≥10% 정격 부하)	(≥10% 정격 부하)	(≥10% 정격 부하)
보호 기능
OVP	V	V	V	V
OCP	V	V	V	V
OTP	V	V	V	V
돌입 전류	V	V	V	V
일반
출력 ON/OFF	V	V	V	V
인터페이스	기본 : RS-232C, 옵션 : GPIB
AC 입력 전원	AC 90V~250V, 50/60Hz
치수	108(W) x 142(H) x 393(D) mm
무게	약 3.3kg	약 3.3kg	약 6.2kg	약 9.3kg

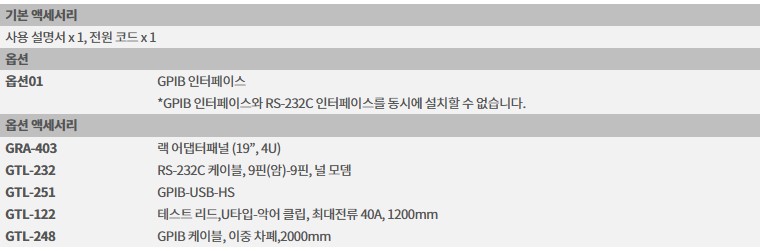

· 제품 구성
