제품 사양

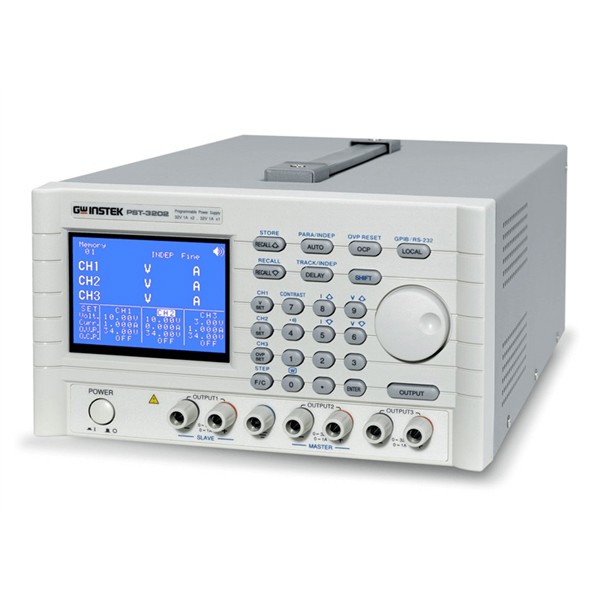

PST-3202

PST-3201

출력

전압

0~32V x 2, 0~6V x 1

0~32V x 3

전류

0~2A x 2, 0~5A x 1

0~1A x 3

OVP

0~33V x 2, 0~7V x 1

0~33V x 3

부하 변동률

전압

≤3mV; ≤5mV (정격 전류 >3.0A)

전류

≤3mA; ≤5mA (정격 전류 >3.0A)

라인 변동률

전압

≤3mV

전류

≤3mA

분해능

전압

10mV

전류

1mA; 2mA (정격 전류 >3.0A)

OVP

10mV

프로그램 정확도 (25±5℃)

전압

≤0.05%+20mV

전류

≤0.1%+5mA; ≤0.1%+10mA (정격전류 >3.0A)

OVP

≤0.05%+20mV

리플 & 노이즈 (20Hz~20MHz)

전압

리플 : ≤1mVrms/3mVpp, 노이즈 : ≤2mVrms/30mVpp

전류

≤3mArms; ≤5mArms (정격 전류 >3.0A)

온도 계수(0~40℃)

전압

≤100ppm+3mV

전류

≤100ppm+3mA

리드백 분해능

전압

10mV; 20mV (정격 전압 >36V)

전류

1mA; 2mA (정격 전류 >3.0A)

리드백 정확도(25±5℃)

전압

≤0.05%+10mV; ≤0.05%+20mV (정격전압 >36V)

전류

≤0.1%+5mA; ≤0.1%+10mA (정격전류 >3.0A)

리드백 온도 계수

전압

≤100ppm+10mV; ≤100ppm+20mV (정격전압 >36V)

전류

≤150ppm+10mA; ≤150ppm+20mA (정격전류 >3.0A)

반응 시간

전압 상승 (10%~90%)

≤100ms

전압 하강 (90%~10%)

≤100ms (≥10% 정격 부하)

드리프트

전압

≤100ppm+10mV; ≤100ppm+20mV (정격전압 >36V)

전류

≤150ppm+10mA

트래킹 동작

트래킹 오류

≤0.1%+20mV

직렬 (부하 효과)

≤20mV

병렬 동작

프로그램 정확도 (25±5℃)

전압

≤0.05%+20mV

전류

≤0.1%+10mA

OVP

≤0.05%+20mV

부하 효과

전압

≤3mV; ≤5mV (정격 전류 >3.0A)

전류

≤6mA

소스 효과

전압

≤3mV

전류

≤6mA

일반

저장/호출 메모리

100세트

타이머

설정 시간

0.1s~99m59s (최대 99m59s x 100세트)

분해능

0.1s

기능

자동 스텝 실행(루프 포함)

인터페이스

기본 : RS-232C, 옵션 : GPIB(IEEE488.2)

AC 입력 전원

AC 100V/120V/220V±10%, 230V(+10%/-6%), 50/60Hz

치수 및 무게

230(W) x 140(H) x 380(D) mm, 약10kg

기본 액세서리

사용 설명서 x 1, 전원 코드 x 1

PST-3202

테스트 리드GTL-104A x 3 또는 유러피언테스트 리드 GTL-204A x 3

PST-3201

테스트 리드 GTL-105A x 3 또는 유러피언 테스트 리드 GTL-203A x 3

옵션

옵션01

GPIB 인터페이스(공장 설치 옵션)

옵션 액세서리

GRA-407

랙 마운팅 (19”, 4U)

GTL-232

RS-232C 케이블, 9핀(암)-9핀, 널 모뎀

GTL-248

GPIB 케이블, 이중 차폐,2000mm

GTL-251

USB-GPIB 어댑터, GPIB-USB-HS,2000mm
