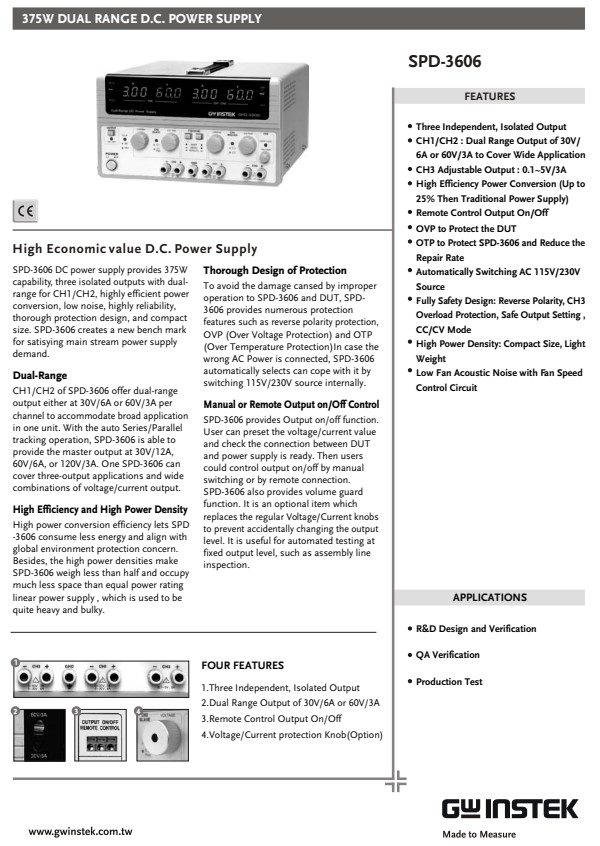

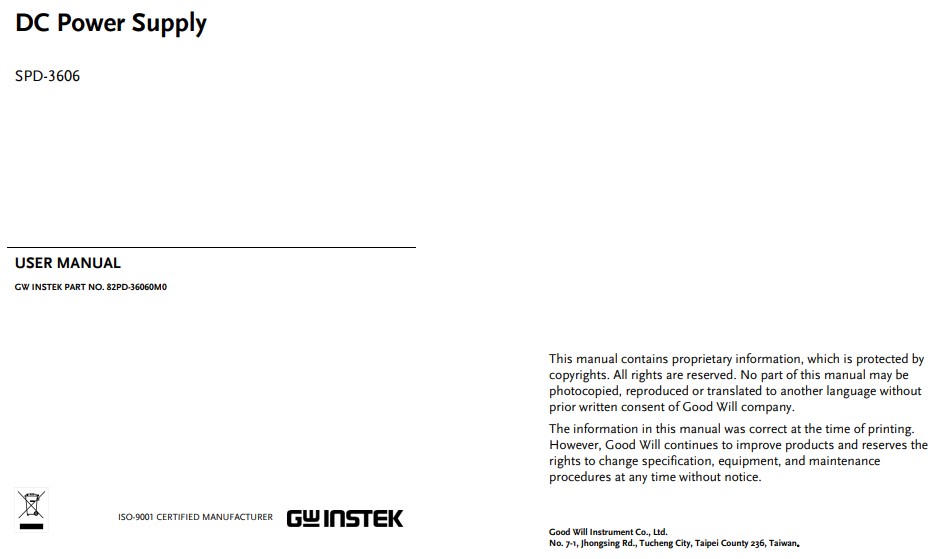

제품 자료
구매후기(0)
배송 및 교환

제품 정보

제품개요

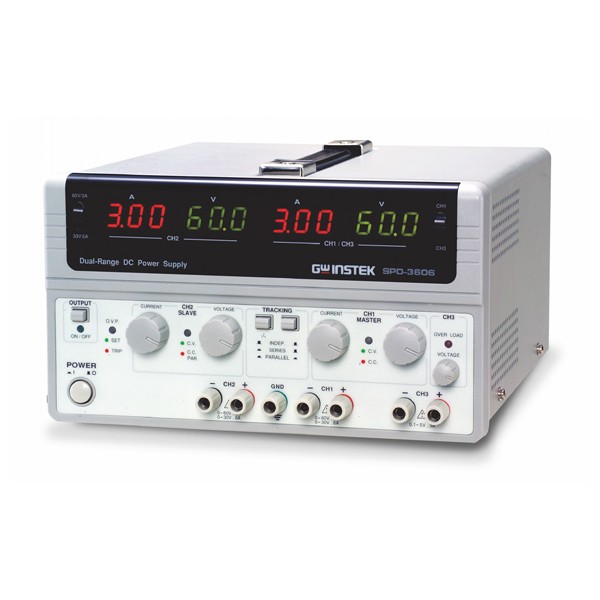

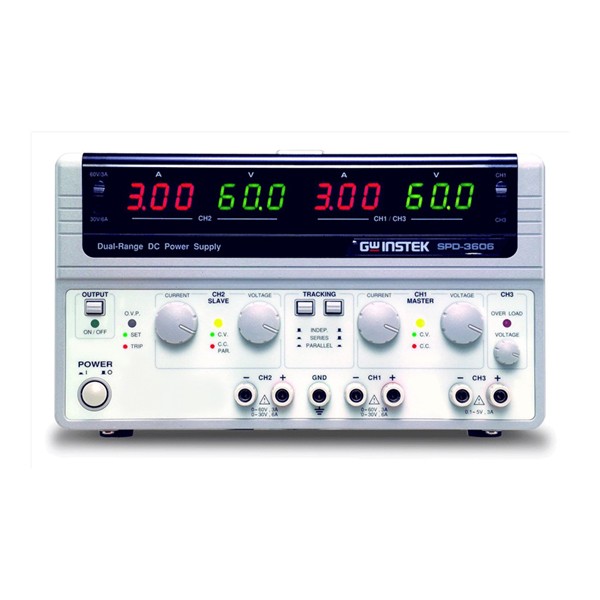

스위칭 DC 전원공급기, SPD-3606
출력 채널 : 3CH
출력 전압 : (0~30V or 60V)x2, 0.1~5Vx1
출력 전류 : (0~6A or 3A)x2, 3A(고정)x1
출력 전력 : 375W

주요 특징

• 세 개의 독립적이고 절연된 출력
• CH3 조정 가능한 출력: 0.1~5V/3A
• 최대 25% 더 높은 효율의 전력 변환 (전통적인 전원공급장치 대비)

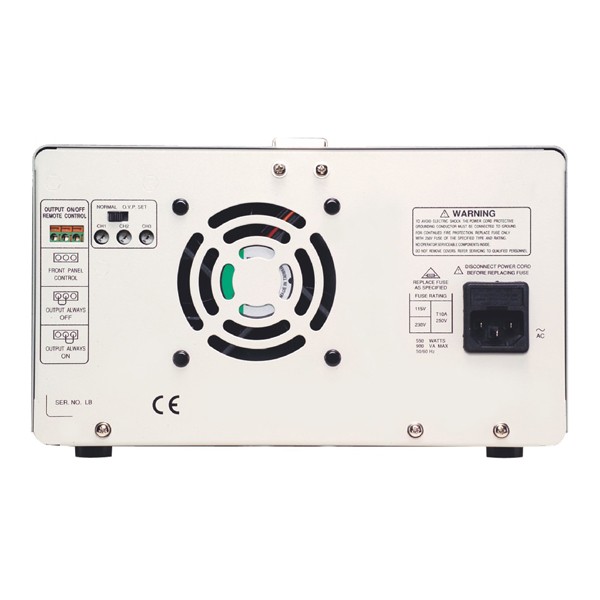

• 원격 출력 온/오프 제어
• OVP(과전압 보호)로 DUT(테스트 대상 장치) 보호
• OTP(과열 보호)로 SPD-3606 보호 및 수리율 감소
• 컴팩트한 크기와 가벼운 무게
• 팬 속도 제어 회로를 통한 저소음 팬
• 전압/전류 보호 노브(선택 사항)

SPD-3606 DC 전원공급장치는 375W의 출력 용량, CH1과 CH2의 듀얼 범위를 포함한 세 개의 절연 출력, 높은 효율의 전력 변환, 낮은 노이즈, 높은 신뢰성, 철저한 보호 기능, 우수한 가성비, 컴팩트한 크기를 제공합니다.

SPD-3606은 주류 전원공급장치 수요를 충족하기 위한 새로운 기준을 제시합니다.

CH1과 CH2는 각각 30V/6A 또는 60V/3A의 듀얼 범위 출력을 제공하여 다양한 응용 분야를 지원합니다.

SPD-3606은 직렬 및 병렬 추적을 지원하여 CH1과 CH2를 내부적으로 직렬(30V/12A, 60V/6A) 또는 병렬(120V/3A)로 연결해 유연한 출력을 제공합니다.

높은 전력 밀도와 전력 변환 효율로 SPD-3606은 에너지 소비를 줄이며 친환경적인 전원공급장치가 됩니다.

또한, 높은 전력 밀도 덕분에 SPD-3606은 리니어 전원공급장치 대비 무게가 절반 이하이며 공간도 훨씬 적게 차지합니다.

잘못된 조작으로 인한 손상을 방지하기 위해 OVP와 OTP를 갖추고 있습니다.

듀얼 범위 AC 입력은 115V와 230V를 모두 수용합니다.

기기가 켜져 있을 때 출력 온/오프 키를 사용하여 출력을 끄면 장치를 안전하게 연결하거나 전압/전류 수준을 조정할 수 있습니다.

선택 가능한 전압/전류 보호 노브는 출력 수준의 우발적인 변경을 방지하는 데 유용하며, 고정 출력 수준이 필요한 조립 라인이나 제품 검사와 같은 자동화된 테스트 환경에서 유용합니다.

· 제품 사양

제품 사양
정격 출력
CH1/CH2 독립		0~30V/0~6A 또는 0~60V / 0~3A
CH1/CH2 직렬		0~60V/0~6A 또는 0~120V / 0~3A
CH1/CH2 병렬		0~30V/0~12A 또는 0~60V / 0~6A
CH3		0.1~5V/3A
전압 변동률
라인		≤0.01%+3mV
부하		≤0.01%+5mV	정격 전류 ≤6A
		≤0.01%+8mV	정격 전류 ≤12A
리플 & 노이즈		≤5mVrms	5Hz~1MHz
		≤50mVpp	20Hz~20MHz
과도 회복 시간		≤100us	50% 부하 변경, 최소 부하 0.5A
전류 변동률
라인		≤0.2%+3mA
부하		≤0.2%+3mA
리플 & 노이즈		≤3mArms
트래킹 동작
트래킹 오류		≤0.5%+10mV
직렬 동작 변동률		≤300mV
리플 & 노이즈		≤10mVrms	5Hz~1MHz
		≤100mVpp	20Hz~20MHz
반응 시간 (출력 ON/OFF)
전압 상승(10%~90%)		≤100ms	≤95% 정격 부하
전압 하강(90%~10%)		≤100ms	≥10% 정격 부하
OVP
정확도		±(측정 값의 0.5%+0.5V)
미터
유형		3 ½ 디지트 0.5인치 LED디스플레이
정확도		전압 : ±(측정 값의 0.5%+200mV)
		전류 : ±(측정 값의 0.5%+20mA)
분해능		100mV/10mA
절연
섀시 & 단자		100MΩ 이상	DC 1000V
섀시 & AC코드		100MΩ 이상	DC 1000V
온도 계수
전압		≤100ppm/℃+3mV
전류		≤150ppm/℃+3mA
일반
원격 제어		출력 ON/OFF
팬 잡음		≤50dB
동작 환경	주변 온도	0~40℃
	상대 습도	≤80%
보관 환경	주변 온도	-10~70℃
	상대 습도	≤70%
AC 입력 전원		AC115V/230V±15%, 50/60Hz
치수 및 무게		255(W) x 145(H) x 265(D) mm, 약6kg

· 제품 구성

기본 액세서리
사용 설명서 x 1, 전원 코드 x 1, 테스트 리드 GTL-104A x 2, GTL-105A x 1
옵션
GPS-001	전압/전류 보호 노브

주문 정보
SPD-3606	375W 3채널스위칭 DC 전원 공급기	견적요청
옵션
GPS-001	전압/전류 보호 노브	견적요청
