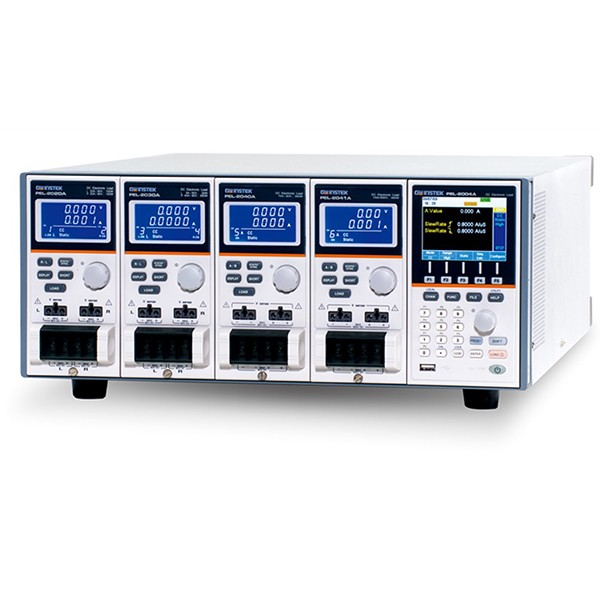

프로그래머블 모듈형 DC 전자부하, PEL-2000A
입력 채널 : 모듈 당 1CH/2Ch
입력 전압 : 1~80V/2.5~500V
입력 전류 : 0~10/20/40/70A
입력 전력 : 33W~350W
인터페이스 : RS-232C/USB, GPIB(옵션)

주요 특징

1. 고속 부하 시뮬레이션 요구를 모두 충족:

• 다양한 기능과 보호 기능 제공

2. 모듈식 구조:

• 유연한 구성 가능

3. 다중 독립적 부하 입력:

• 최대 8채널까지 지원

4. 병렬 연결로 부하 용량 확장:

• 높은 전원 공급 출력 테스트 가능

5. 순서 기능:

• 효율적 부하 시뮬레이션 지원

6. 다양한 보호 기능 포함:

• OCP, OVP, OPP, RVP, UVP 등

7. 외부 제어/모니터링 인터페이스:

• USB, RS-232, GPIB 등 다양한 인터페이스 제공

8. 프로그램 모드:

• 12개 프로그램 및 10개 패널 설정 메모리 포함

9. 다중 메인프레임 병렬 연결:

• 고전력 응용에 대한 확장 가능

10. 동적 테스트를 위한 병렬 다이나믹 기능:

• 빠른 응답 시간으로 동적 테스트 수행 가능

11. Go/NoGo 기능:

• 테스트 결과 실시간 모니터링 가능

12. LabView 드라이버 및 데이터 로깅 PC 소프트웨어 지원:

• 다양한 환경에서 테스트 자동화 가능

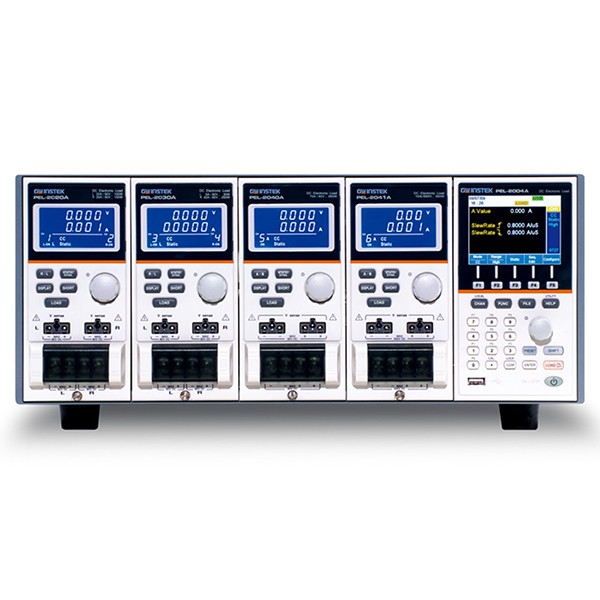

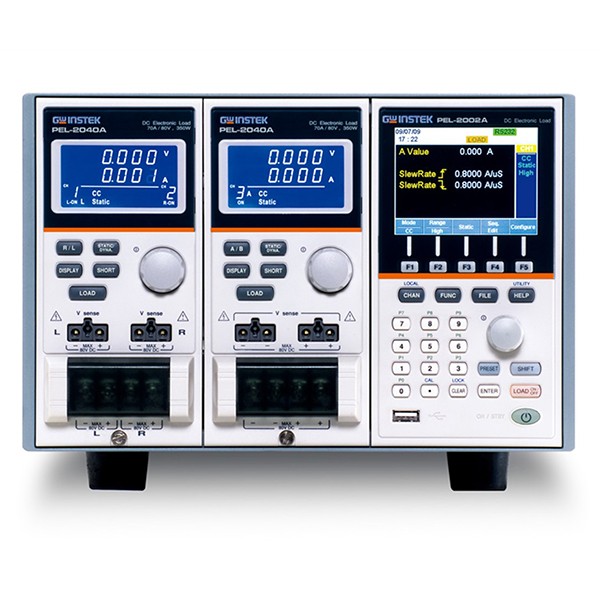

13. PEL-2004A 및 PEL-2002A 메인프레임:

• 다양한 부하 모듈과 함께 사용 가능

14. 최대 1.4kVA의 전력 흡수:

• 다양한 전력 요구 사항을 충족하는 능력을 제공함.

A. 자동화 시퀀스 기능

순서 기능:

• 각 채널은 미리 정의된 순서에 따라 최대 100초 단위로 부하를 변경할 수 있습니다.

• 시간 동기화 제어하에 각 순서가 동시에 실행됩니다.

동적 모드:

• 부하 전류 또는 부하 저항이 두 개의 프리셋 레벨 사이에서 설정된 시간 간격으로 펄스됩니다(최대 25초).

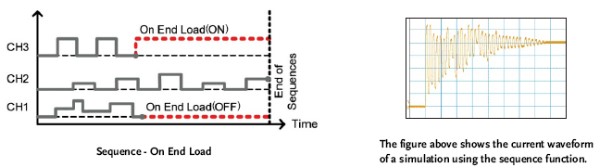

위의 그림은 단일 출력 스위칭 전원 공급기의 부하 프로필로 사용되는 순서의 예입니다. 부하 프로필은 전원 공급 부하의 전류 소비를 시뮬레이션하기 위해 프로그래밍됩니다. 전류 파형을 획득하기 위해 전류 프로브를 사용하면 PEL-2000A가 프로그래밍된 부하 순서에 따라 전원 공급의 성능을 평가할 수 있습니다. 그런 다음 결과를 표시하기 위해 오실로스코프가 사용됩니다.

B. MULTIPLE OPERATING MODE

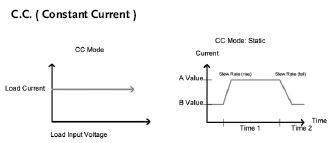

Constant Current 모드:

• Constant Current 모드에서는 프로그램된 전류만큼의 부하를 흡수합니다.

• 전압 변화에 관계없이 전류는 일정합니다.

• High (HI) 및 Low (LO) 범위 중 선택 가능합니다.

• Low 범위는 고정밀 측정을 위한 항목으로 해상도가 높습니다.

• 만약 전류가 Low 범위를 초과하면 High 범위를 사용해야 합니다.

Static 및 Dynamic 모드:

• CC 작동에는 정적 및 동적 모드가 모두 사용 가능합니다.

• 정적 모드는 안정성 테스트에 사용됩니다.

• 동적 모드는 전원 공급의 순간적인 부하 성능을 테스트하기 위해 사용될 수 있습니다.

Go/NoGo 지원:

• 높은 및 낮은 범위 및 정적 및 동적 모드에 대한 Go/NoGo가 지원됩니다.

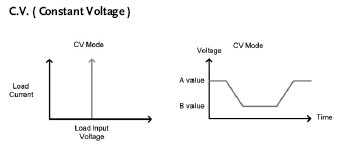

C.V. ( Constant Voltage )

• Constant Voltage 모드에서는 전압을 일정하게 유지하면서 전류를 흡수합니다.

• CV 모드에서, 단일 채널은 두 가지 전압 레벨 (A 값, B 값)을 지원하며, 차단 전류 제한을 설정할 수 있습니다.

• 부하 모듈 전면 패널에는 Constant Voltage를 A 값과 B 값 사이로 전환하는 A/B 버튼이 있습니다.

• 이중 채널 부하 모듈은 CV 모드에서 A 값만 지원합니다.

• 전압 전환 중 응답 시간을 빠르게 또는 느리게 설정할 수 있습니다.

C.V.+C.C. ( Constant Voltage + Constant Current )

• CV 모드에서는 CV+CC 모드를 위해 전류 한계를 설정할 수 있습니다.

• 입력 전압이 설정된 CV 값보다 크고, 입력 전류가 설정된 CC 값보다 작으면 채널은 CV 모드에서 작동합니다.

• 입력 전류가 전류 한계를 초과하면 채널은 CC 모드에서 작동합니다.

C.R. ( Constant Resistance )

• Constant Resistance 모드에서는 부하 유닛이 설정된 저항에 맞게 전류와 전압을 선형적으로 흡수합니다.

• 단일 채널은 CR 모드에서 두 가지 다른 CR 값 및 상승 및 하강 속도를 설정할 수 있습니다.

• CC 모드와 마찬가지로, Constant Resistance 모드는 동적 및 정적 부하를 모두 지원합니다.

• 다른 모드와 마찬가지로, Go/No Go도 지원됩니다.

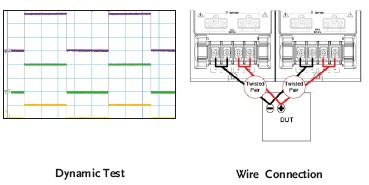

C. PARALLEL DYNAMIC LOADING

• PEL-2000A 메인프레임의 모든 부하 채널은 병렬로 연결될 수 있습니다.

• 동적 모드에서는 부하 전류 또는 부하 저항이 A ,B 두 값 사이에서 최대 펄스됩니다(최대 25초).

• 채널이 병렬로 연결되면 시간이 동기화되어 동시에 작동됩니다.

• PEL-2000A 시리즈는 표준 MIL 20핀 커넥터를 사용하여 여러 메인프레임을 연결할 수 있습니다.

• 최대 5개의 메인프레임이 하나의 마스터와 4개의 슬레이브를 포함하여 연결될 수 있으며, 이를 통해 고전류 및 고전력 응용에 대한 7kW 부하 용량을 제공할 수 있습니다.

E. RUN PROGRAM

• "프로그램" 모드에서는 10개의 패널 설정 메모리를 가진 최대 12개의 프로그램을 편집하여 반복 테스트를 위한 작업 루틴을 생성할 수 있습니다.

• 프로그램이 완료되면 모든 테스트 단계의 결과와 Go/NoGo 판단이 화면에 표시됩니다.

• 최대 12개의 프로그램과 총 최대 120개의 패널 설정 메모리를 연속적으로 실행하기 위해 연결될 수 있습니다.

F. PROTECTION MODES

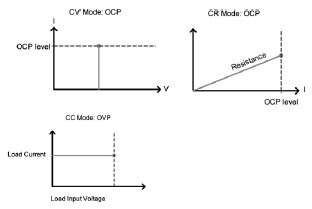

• PEL-2000A 시리즈에는 과전류 보호 (OCP), 과전압 보호 (OVP), 과전력 보호 (OPP), 역전압 보호 (RVP), 및 저전압 보호 (UVP)와 같은 여러 가지 보호 모드가 포함되어 있습니다.

• 이러한 보호 모드는 부하 모듈 및 DUT(테스트 대상 장치)를 보호하는 데 유용합니다.

• 보호 설정이 작동되면 경고음이 울리도록 설정할 수 있습니다.

• 보호 모드가 작동되면 부하 유닛이 경고를 표시하고 전류/전압을 로드하지 않습니다.

• CR 또는 CV 모드에서 부하 유닛이 작동 중일 때는 과전류 보호가 필요할 수 있습니다.

• OCP는 부하가 권장 한계를 초과하여 더 많은 전류를 흡수하지 않도록 하고 부하 손상을 방지합니다.

• OVP는 로드되는 전압의 양을 제한하기 위해 사용됩니다. OVP가 작동되면 로드를 중단합니다.

• OPP는 입력 전력이 부하의 사양을 초과할 때 사용됩니다. OPP가 작동되면 로드를 중단합니다.

• RVP는 특정 등급까지 PEL-2000A 시리즈에 역전압 손상을 방지합니다. RVP가 작동되면 역전압이 제거될 때까지 경고음이 울립니다.

• UVP는 전압이 설정한 한계 아래로 내려갈 때 로드를 중단합니다.

G. Von VOLTAGE SETTINGS

• Von 전압은 부하가 전류를 로드시작하는 전압 한계입니다.

• Von 전압 설정은 부하를 켤 때 중대한 부하가 연결될 경우 일부 전원 공급 장치에 필요합니다.

• Von 전압에는 두 가지 운영 모드가 있습니다: Latch ON 및 Latch OFF.

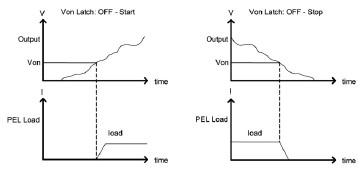

• Von Latch가 ON으로 설정되면 입력 전압이 Von을 초과하면 부하가 전류를 로드하기 시작하며, 나중에 전압 이 Von 전압 아래로 떨어져도 계속 전류를 로드합니다.

• Von Latch가 OFF로 설정되면 입력 전압이 Von을 초과하면 부하가 전류를 로드하기 시작하지만, 전압이 Von 전압 아래로 떨어지면 전류 로드를 중단합니다. 이는 출력 전압이 특정 수준 아래로 내려갈 때 전원 공급 장치가 진동하지 않도록하기 위한 것입니다.

• 후면 패널에는 각 채널의 부하를 외부에서 켜고 끄고, 입력 전류, 입력 전압 및 CC 전류 또는 CV 설정을 외부에서 모니터링할 수 있는 6핀 아날로그 제어 커넥터가 제공됩니다.

• 전압 모니터 출력 (VMON) 및 전류 모니터 출력 (IMON)은 부하 입력 전압과 부하 입력 전류를 등급 전류/전압의 백분율로 출력합니다.

• 여기서 0 볼트는 전체 범위의 0%, 10 볼트는 전체 범위의 100% 부하 입력 전압 또는 전류를 의미합니다.

• 전압 모니터 출력은 핀 1과 3 간에, 전류 모니터 출력은 핀 1과 2 간에 연결됩니다.

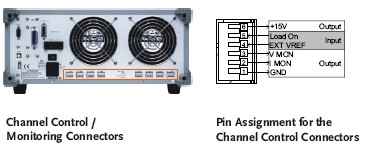

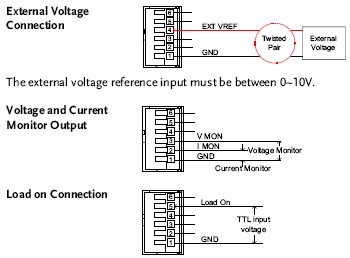

• 아래는 전압 및 전류 모니터 출력의 핀 구성을 보여줍니다.

부하를 켜려면, 활성 저 전압 (0-1V)이 Load On (핀 5)과 GND (핀 1) 사이에 적용되어야 하며, 비슷하게 부하를 끄려면 활성 고 전압 (4-5V)이 적용되어야 합니다. Load On 입력은 TTL이어야 합니다.
