MODEL : GPT-9800 시리즈

브랜드 GWINSTEK
판매가격 전화문의 (031-713-5988)
원산지 대만
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

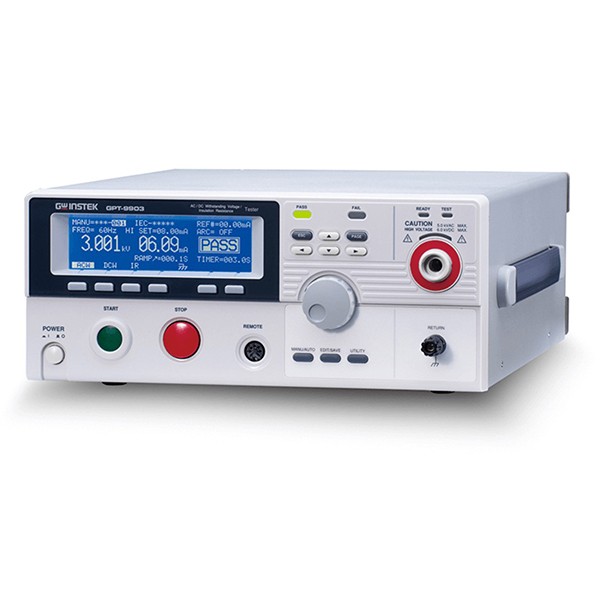

  • 200VA 내전압 시험기, GPT-9800
  • 테스트 용량 : 200VA
  • 테스트 전압 : 5kVac/6kVdc
  • 테스트 기능 : ACW/DCW/IR/GB
  • 인터페이스 : RS-232C/USB/Signal IO, GPIB(옵션)





주요 특징

• 200VA AC 테스트 용량

• 240x64 아이스 블루 도트 매트릭스 LCD

• 수동/자동 모드

• 빠른 선택을 위한 기능 키

• 주의 및 상태 표시를 위한 고강도 플래시

• 안전 인터락 기능

• 제로 크로싱 전원 공급

• 조절 가능한 램프 업 시간

• 진정한 RMS 전류 측정

• 고해상도: 전류 측정에 1uA, 전압 설정에 2V

• 전력 효율성 및 신뢰성 있는 테스트를 향상시키기 위한 PWM 증폭기

• 최대 100개의 메모리 블록을 위한 테스트 조건 (단계) 설정. 각 단계는 개별적으로 명명될 수 있습니다.

• 전면 패널의 원격 단자를 통한 "시작" 및 "중지" 제어

• 인터페이스: RS-232C, USB 장치, 신호 I/O 및 GPIB (옵션)



A Solid Foundation for Reliable, Safe and Practical Safety Compliance Testing

GPT-9800 시리즈는 내구성이 뛰어나며 다양한 사용자 보호 디자인을 갖춘 새로운 안전 시험기(하이포트 테스터/하이포트 테스터) 시리즈입니다. GPT-9800 시리즈는 전자 제품 및 구성 요소의 안전 시험을 위한 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 관련 요구 사항과 같은 다양한 안전 규격을 충족합니다.

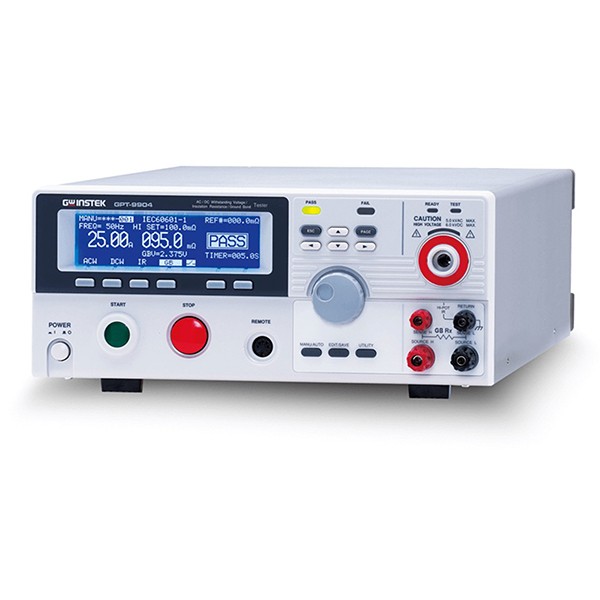

GPT-9800 시리즈에는 총 4개의 안전 시험기 모델이 있습니다. GPT-9804, GPT-9803, GPT-9802 및 GPT-9801로, 각각 다양한 응용 분야에 사용할 수 있습니다. GPT-9804는 AC 내전압, DC 내전압, 절연 저항 및 접지 본드 시험을 수행할 수 있는 4-in-1 모델입니다. GPT-9803은 AC 내전압, DC 내전압 및 절연 저항 시험을 수행할 수 있는 3-in-1 모델입니다. GPT-9802는 AC 및 DC 내전압 시험을 수행할 수 있으며, GPT-9801은 AC 내전압 시험을 수행할 수 있습니다. 이 안전 시험기 시리즈는 AC 200VA 최대 출력 용량을 갖춘 고효율 PWM 증폭기 플랫폼을 기반으로 제작되었습니다. 이를 통해 입력 AC 원전압의 변동이 시험에 영향을 미치지 않도록 합니다. 이는 GPT-9800 시리즈의 모든 시험에 안정된 전압 공급을 보장합니다.



사용자 보호를 목표로하는 GPT-9800 시리즈는 하드웨어와 소프트웨어 컨트롤의 조합을 사용하여 안전성을 향상시킵니다: 테스터를 켤 때마다 모든 기능과 작업이 정상 상태인지 확인하기 위해 자가 점검을 수행합니다. 제로 크로싱 전원 인 가는 출력 전압이 언제나 사인파의 제로 크로싱에서 시작되도록하여 과전압 출력의 영향을 피합니다. 시험 중에 이상한 출력 전압이나 상한 또는 하한 전류 제한이 감지되었을 때, 출력 전압이 자동으로 차단되어 (150μs 이내) 작동자가 위험한 부상을 입지 않도록 합니다. GPT-9800 시리즈는 시험 후 (200ms 이내) 각각의 DUT를 자동으로 방전하여 DUT에 남아 있는 과전압을 제거하여 작동자를 보호합니다. 더하여 안전을 보장하기 위해, 인터록 커넥터를 이중 보호로 사용하여 우발적인 조작을 방지할 수도 있습니다.



GPT-9800 시리즈는 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시기를 갖추어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있도록 합니다. AC 내구성 (AC 5kV/40mA), DC 내구성 (DC 6kV/10mA), 절연 저항 (DC 50V ~ 1000V) 및 접지 본드 (AC 30A 최대) 테스트를 포함한 모든 주요 시험 기능은 고안정성 전압 출력에서 고해상도 측정 결과로 수행됩니다. 또한, 출력 전압의 시험 기간, 램프 업 시간 및 상한/하한 한계는 완전히 조절 가능하여 정확한 측정 결과로 다양한 안전 테스트를 수용할 수 있습니다.



GPT-9800의 다른 기능 및 특징으로는 다음이 있습니다: 접지 본드 테스트용 개회로 감지 기능을 통해 정확한 측정 결과를 자신 있게 얻을 수 있습니다. 패널 설정을 저장할 수 있는 100 개의 메모리 세트는 단일 테스트를 개별적으로 또는 시퀀스에서 자동 테스트로 호출할 수 있습니다. 안전 테스터의 원격 출력 온/오프 단자는 전면 패널에 있으며 신호 I/O 포트는 후면 패널에 제공되어 안전 테스터의 원격 시작/중지 제어 수단으로 사용됩니다. RS-232C, USB 및 GPIB (옵션) 인터페이스는 PC 원격 제어 및 테스트 결과 기록을 위해 사용할 수 있습니다.


High Efficiency and High Stability Output


PWM 증폭기 효율

기존의 안전 테스터 디자인이 가변 전압 변압기와 클래스 AB 증폭기를 사용하여 시험 전압을 제공하는 것과 달리, GPT-9800 시리즈는 고효율 PWM 증폭기 디자인을 채택하여 최대 98% 효율의 출력 소스를 생성합니다. 이로 인해 열에 의한 손실이 줄어들어 GPT-9800 시리즈 캐비닛 내부의 온도가 낮아집니다. 시험기의 고부하 작업 중 온도 상승이 억제되면서 신뢰성과 수명이 크게 향상됩니다. 또한, PWM 증폭기는 입력 전력 전압의 변동에 대해 상대적으로 더 내구성이 있기 때문에, GPT-9800 시리즈는 DUT의 정밀 테스트를 수행하기 위해 안정적인 고전압 출력을 제공합니다.



높은 정확도와 높은 해상도의 테스트 성능​

GPT-9800 시리즈의 내전 시험 전압(AC 5kV/DC 6kV)은 2V 간격으로 조정할 수 있으며, 전류 측정은 1μA 해상도와 ±(1.5% + 30μA) 정확도로 작은 누설 전류를 측정할 수 있도록 합니다. 또한, GPT-9800 시리즈의 절연 저항 테스트 전압은 50V부터 1000V까지의 DC 출력 범위 내에서 50V 간격으로 조정할 수 있으며, 정격(2000MΩ/9500MΩ)에서 ±(10% of reading +1 MΩ)의 측정 정확도를 제공합니다. 이는 적용 전압의 변화 수준에서 I.R. 측정을 수행할 수 있는 유연성을 제공합니다. 대다수의 안전 규정에서는 접지 본드 테스트에 AC 소스가 필요하기 때문에, GPT-9800 시리즈는 IEC 60601-1 요구 사항을 충족하기 위해 6Vac 전압(공백 상태) 및 3A에서 30A까지의 AC 전류를 제공합니다. 또한, 접지 본드 테스트를 시작하기 전에 시험 장치가 올바르게 연결되었는지를 확인하기 위해 접지 본드 테스트용의 OPEN 회로 감지(소스 H, 센스 H 및 소스 L 단자를 통해)도 제공됩니다. 이는 시험 리드와 시험 단자의 눈에 띄지 않는 잘못된 연결 없이 정확하게 접지 본드 테스트를 수행할 수 있도록 합니다. 이러한 기능을 통해 사용자는 높은 유연성, 정확도 및 신뢰도로 다양한 안전 시험 및 검증을 수행할 수 있습니다.



Safety Guarding throughout the Testing Period

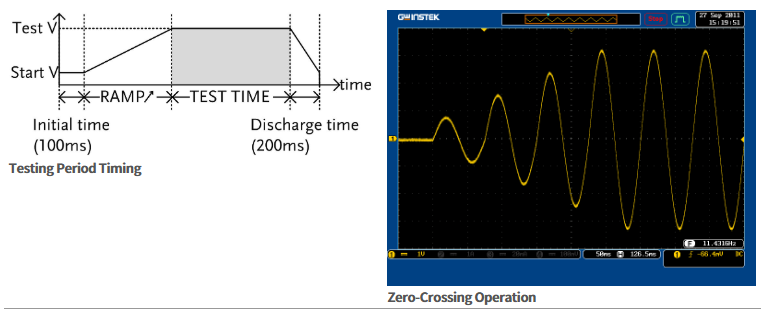

GPT-9800 시리즈를 켜면 운영자와 DUT(Divice Under Test)를 보호하기 위한 보호 기능이 테스트 기간 내내 작동합니다. 전원이 켜지면 GPT-9800 시리즈는 모든 테스트 기능이 정상 상태에서 수행되도록 자가 점검 절차를 거칩니다. 첫 번째 보호 기능은 전원이 켜질 때 적용됩니다. 두 번째 보호 기능은 "시작"(출력) 버튼이 눌릴 때 활성화됩니다. 시작 시점에 GPT-9800은 고전압이 적용되기 전에 DUT가 저항이 부족하여 발생하는 단락으로 인한 단락을 확인하기 위해 초기화 기간(100ms) 동안 감지 전압(~100V)을 보냅니다.



이는 테스트 시간 동안 고전압이나 전류가 DUT로 돌아가는 것을 방지하기 위한 것입니다. 전원을 켤 때 테스트 전압이 급격히 증가하여 절연 고장을 유발하고 테스트 결과에 영향을 줄 수 있는 번개 또는 아크 현상을 피하기 위해 GPT-9800 시리즈에는 Zero Crossing Turn-On 기능이 있습니다. 이 기능은 출력이 항상 사인파의 제로 크로스에서 시작되도록합니다. 또한 조절 가능한 전압 램프 업 시간(0.1초 ~ 999.9초)은 테스트 전압이 설정된 테스트 전압까지 천천히 상승하여 의무적인 생산 테스트 중 DUT가 손상되는 위험을 줄입니다.



또한, 전압이 설정된 테스트 전압까지 상승한 후에도 GPT-9800은 전압을 계속 모니터하고 어떠한 불규칙성이나 문제가 감지되면 전원 출력을 차단합니다. 이는 안전 테스터와 운영자 모두에게 높은 수준의 보호를 제공하여 안전하고 정확한 방식으로 테스트를 수행할 수 있도록 합니다.



Multiple Protection Mechanisms

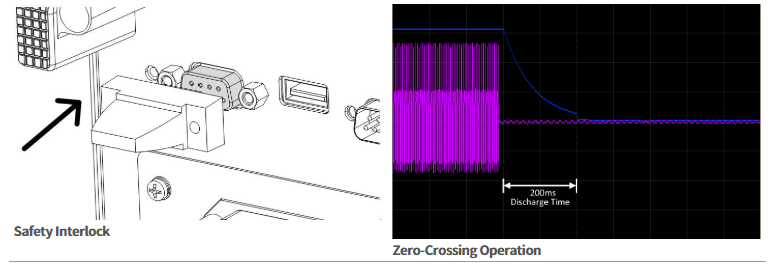

GPT-9800 시리즈는 안전 테스터를 운영하는 동안 운영자의 안전을 보장하기 위해 여러 보호 설계를 제공합니다. 인터락 기능은 전압 출력을 위한 하드웨어 키 보호를 제공합니다. 인터락 기능이 활성화되면, 전압 출력은 전용 인터락 키가 후면의 Signal I/O 포트에 연결된 경우에만 출력됩니다. 테스트를 실행할 의도가 없을 때 인터락 키를 제거하면 높은 전압 출력의 위험을 방지할 수 있습니다. 키를 연결하는 것 외에도 Signal I/O 포트의 두 입력을 단독으로 안전 테스트 시스템에 설치된 센서 스위치에 연결할 수 있습니다. 시스템에 예기치 않은 물체가 침입하면 출력을 비활성화하여 운영자가 위험한 전압/전류에 노출되는 것을 방지합니다.



또한, GPT-9800 시리즈는 테스트가 완료되었거나 상한/하한에 도달했을 때, 또는 비정상 상황으로 인해 긴급 정지가 발생했을 때 150µs 이내에 고전압 출력을 신속하게 차단할 수 있습니다. 마지막으로 테스트가 중지되면 DUT(Divice Under Test)에 걸린 전압을 200ms 이내에 자동으로 방전하여 운영자가 부상을 입을 위험을 줄입니다.



Friendly User Interface

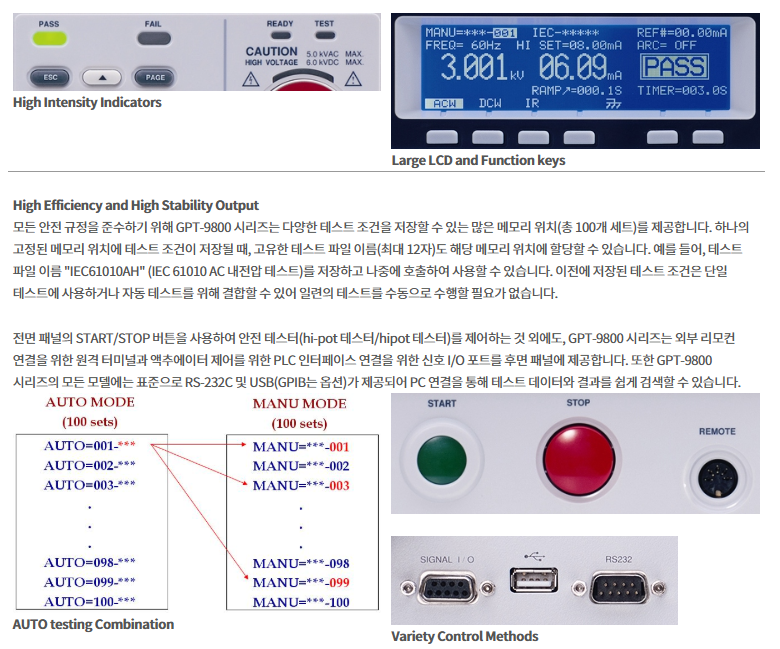

240 x 64 LCD는 설정된 파라미터뿐만 아니라 테스트 조건, 측정 값 및 DUT 검사 결과(PASS 또는 FAIL)를 가독성 높은 패턴으로 표시합니다. 다양한 색상의 LED 표시등은 운영자에게 안전 테스터의 상태를 경고하여 가능한 위험을 방지합니다. 예를 들어, 고전압 출력 단자 위에 있는 상태 표시등은 고전압이 출력될 때 자동으로 깜박입니다. 또한, LCD 디스플레이 아래에 배열된 기능 키는 편리한 조작을 제공하여 적은 키 조작으로 테스트 설정을 쉽게 할 수 있습니다.








  • 200VA 내전압 시험기, GPT-9800
  • 테스트 용량 : 200VA
  • 테스트 전압 : 5kVac/6kVdc
  • 테스트 기능 : ACW/DCW/IR/GB
  • 인터페이스 : RS-232C/USB/Signal IO, GPIB(옵션)





주요 특징

• 200VA AC 테스트 용량

• 240x64 아이스 블루 도트 매트릭스 LCD

• 수동/자동 모드

• 빠른 선택을 위한 기능 키

• 주의 및 상태 표시를 위한 고강도 플래시

• 안전 인터락 기능

• 제로 크로싱 전원 공급

• 조절 가능한 램프 업 시간

• 진정한 RMS 전류 측정

• 고해상도: 전류 측정에 1uA, 전압 설정에 2V

• 전력 효율성 및 신뢰성 있는 테스트를 향상시키기 위한 PWM 증폭기

• 최대 100개의 메모리 블록을 위한 테스트 조건 (단계) 설정. 각 단계는 개별적으로 명명될 수 있습니다.

• 전면 패널의 원격 단자를 통한 "시작" 및 "중지" 제어

• 인터페이스: RS-232C, USB 장치, 신호 I/O 및 GPIB (옵션)



A Solid Foundation for Reliable, Safe and Practical Safety Compliance Testing

GPT-9800 시리즈는 내구성이 뛰어나며 다양한 사용자 보호 디자인을 갖춘 새로운 안전 시험기(하이포트 테스터/하이포트 테스터) 시리즈입니다. GPT-9800 시리즈는 전자 제품 및 구성 요소의 안전 시험을 위한 IEC, EN, UL, CSA, GB, JIS 및 기타 안전 관련 요구 사항과 같은 다양한 안전 규격을 충족합니다.



GPT-9800 시리즈에는 총 4개의 안전 시험기 모델이 있습니다. GPT-9804, GPT-9803, GPT-9802 및 GPT-9801로, 각각 다양한 응용 분야에 사용할 수 있습니다. GPT-9804는 AC 내전압, DC 내전압, 절연 저항 및 접지 본드 시험을 수행할 수 있는 4-in-1 모델입니다. GPT-9803은 AC 내전압, DC 내전압 및 절연 저항 시험을 수행할 수 있는 3-in-1 모델입니다. GPT-9802는 AC 및 DC 내전압 시험을 수행할 수 있으며, GPT-9801은 AC 내전압 시험을 수행할 수 있습니다. 이 안전 시험기 시리즈는 AC 200VA 최대 출력 용량을 갖춘 고효율 PWM 증폭기 플랫폼을 기반으로 제작되었습니다. 이를 통해 입력 AC 원전압의 변동이 시험에 영향을 미치지 않도록 합니다. 이는 GPT-9800 시리즈의 모든 시험에 안정된 전압 공급을 보장합니다.



사용자 보호를 목표로하는 GPT-9800 시리즈는 하드웨어와 소프트웨어 컨트롤의 조합을 사용하여 안전성을 향상시킵니다: 테스터를 켤 때마다 모든 기능과 작업이 정상 상태인지 확인하기 위해 자가 점검을 수행합니다. 제로 크로싱 전원 인 가는 출력 전압이 언제나 사인파의 제로 크로싱에서 시작되도록하여 과전압 출력의 영향을 피합니다. 시험 중에 이상한 출력 전압이나 상한 또는 하한 전류 제한이 감지되었을 때, 출력 전압이 자동으로 차단되어 (150μs 이내) 작동자가 위험한 부상을 입지 않도록 합니다. GPT-9800 시리즈는 시험 후 (200ms 이내) 각각의 DUT를 자동으로 방전하여 DUT에 남아 있는 과전압을 제거하여 작동자를 보호합니다. 더하여 안전을 보장하기 위해, 인터록 커넥터를 이중 보호로 사용하여 우발적인 조작을 방지할 수도 있습니다.



GPT-9800 시리즈는 간단하고 명확한 패널 레이아웃, 고해상도 도트 매트릭스 LCD 디스플레이 및 컬러 LED 표시기를 갖추어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있도록 합니다. AC 내구성 (AC 5kV/40mA), DC 내구성 (DC 6kV/10mA), 절연 저항 (DC 50V ~ 1000V) 및 접지 본드 (AC 30A 최대) 테스트를 포함한 모든 주요 시험 기능은 고안정성 전압 출력에서 고해상도 측정 결과로 수행됩니다. 또한, 출력 전압의 시험 기간, 램프 업 시간 및 상한/하한 한계는 완전히 조절 가능하여 정확한 측정 결과로 다양한 안전 테스트를 수용할 수 있습니다.



GPT-9800의 다른 기능 및 특징으로는 다음이 있습니다: 접지 본드 테스트용 개회로 감지 기능을 통해 정확한 측정 결과를 자신 있게 얻을 수 있습니다. 패널 설정을 저장할 수 있는 100 개의 메모리 세트는 단일 테스트를 개별적으로 또는 시퀀스에서 자동 테스트로 호출할 수 있습니다. 안전 테스터의 원격 출력 온/오프 단자는 전면 패널에 있으며 신호 I/O 포트는 후면 패널에 제공되어 안전 테스터의 원격 시작/중지 제어 수단으로 사용됩니다. RS-232C, USB 및 GPIB (옵션) 인터페이스는 PC 원격 제어 및 테스트 결과 기록을 위해 사용할 수 있습니다.


High Efficiency and High Stability Output


PWM 증폭기 효율

기존의 안전 테스터 디자인이 가변 전압 변압기와 클래스 AB 증폭기를 사용하여 시험 전압을 제공하는 것과 달리, GPT-9800 시리즈는 고효율 PWM 증폭기 디자인을 채택하여 최대 98% 효율의 출력 소스를 생성합니다. 이로 인해 열에 의한 손실이 줄어들어 GPT-9800 시리즈 캐비닛 내부의 온도가 낮아집니다. 시험기의 고부하 작업 중 온도 상승이 억제되면서 신뢰성과 수명이 크게 향상됩니다. 또한, PWM 증폭기는 입력 전력 전압의 변동에 대해 상대적으로 더 내구성이 있기 때문에, GPT-9800 시리즈는 DUT의 정밀 테스트를 수행하기 위해 안정적인 고전압 출력을 제공합니다.



높은 정확도와 높은 해상도의 테스트 성능​

GPT-9800 시리즈의 내전 시험 전압(AC 5kV/DC 6kV)은 2V 간격으로 조정할 수 있으며, 전류 측정은 1μA 해상도와 ±(1.5% + 30μA) 정확도로 작은 누설 전류를 측정할 수 있도록 합니다. 또한, GPT-9800 시리즈의 절연 저항 테스트 전압은 50V부터 1000V까지의 DC 출력 범위 내에서 50V 간격으로 조정할 수 있으며, 정격(2000MΩ/9500MΩ)에서 ±(10% of reading +1 MΩ)의 측정 정확도를 제공합니다. 이는 적용 전압의 변화 수준에서 I.R. 측정을 수행할 수 있는 유연성을 제공합니다. 대다수의 안전 규정에서는 접지 본드 테스트에 AC 소스가 필요하기 때문에, GPT-9800 시리즈는 IEC 60601-1 요구 사항을 충족하기 위해 6Vac 전압(공백 상태) 및 3A에서 30A까지의 AC 전류를 제공합니다. 또한, 접지 본드 테스트를 시작하기 전에 시험 장치가 올바르게 연결되었는지를 확인하기 위해 접지 본드 테스트용의 OPEN 회로 감지(소스 H, 센스 H 및 소스 L 단자를 통해)도 제공됩니다. 이는 시험 리드와 시험 단자의 눈에 띄지 않는 잘못된 연결 없이 정확하게 접지 본드 테스트를 수행할 수 있도록 합니다. 이러한 기능을 통해 사용자는 높은 유연성, 정확도 및 신뢰도로 다양한 안전 시험 및 검증을 수행할 수 있습니다.



Safety Guarding throughout the Testing Period

GPT-9800 시리즈를 켜면 운영자와 DUT(Divice Under Test)를 보호하기 위한 보호 기능이 테스트 기간 내내 작동합니다. 전원이 켜지면 GPT-9800 시리즈는 모든 테스트 기능이 정상 상태에서 수행되도록 자가 점검 절차를 거칩니다. 첫 번째 보호 기능은 전원이 켜질 때 적용됩니다. 두 번째 보호 기능은 "시작"(출력) 버튼이 눌릴 때 활성화됩니다. 시작 시점에 GPT-9800은 고전압이 적용되기 전에 DUT가 저항이 부족하여 발생하는 단락으로 인한 단락을 확인하기 위해 초기화 기간(100ms) 동안 감지 전압(~100V)을 보냅니다.



이는 테스트 시간 동안 고전압이나 전류가 DUT로 돌아가는 것을 방지하기 위한 것입니다. 전원을 켤 때 테스트 전압이 급격히 증가하여 절연 고장을 유발하고 테스트 결과에 영향을 줄 수 있는 번개 또는 아크 현상을 피하기 위해 GPT-9800 시리즈에는 Zero Crossing Turn-On 기능이 있습니다. 이 기능은 출력이 항상 사인파의 제로 크로스에서 시작되도록합니다. 또한 조절 가능한 전압 램프 업 시간(0.1초 ~ 999.9초)은 테스트 전압이 설정된 테스트 전압까지 천천히 상승하여 의무적인 생산 테스트 중 DUT가 손상되는 위험을 줄입니다.



또한, 전압이 설정된 테스트 전압까지 상승한 후에도 GPT-9800은 전압을 계속 모니터하고 어떠한 불규칙성이나 문제가 감지되면 전원 출력을 차단합니다. 이는 안전 테스터와 운영자 모두에게 높은 수준의 보호를 제공하여 안전하고 정확한 방식으로 테스트를 수행할 수 있도록 합니다.



Multiple Protection Mechanisms

GPT-9800 시리즈는 안전 테스터를 운영하는 동안 운영자의 안전을 보장하기 위해 여러 보호 설계를 제공합니다. 인터락 기능은 전압 출력을 위한 하드웨어 키 보호를 제공합니다. 인터락 기능이 활성화되면, 전압 출력은 전용 인터락 키가 후면의 Signal I/O 포트에 연결된 경우에만 출력됩니다. 테스트를 실행할 의도가 없을 때 인터락 키를 제거하면 높은 전압 출력의 위험을 방지할 수 있습니다. 키를 연결하는 것 외에도 Signal I/O 포트의 두 입력을 단독으로 안전 테스트 시스템에 설치된 센서 스위치에 연결할 수 있습니다. 시스템에 예기치 않은 물체가 침입하면 출력을 비활성화하여 운영자가 위험한 전압/전류에 노출되는 것을 방지합니다.



또한, GPT-9800 시리즈는 테스트가 완료되었거나 상한/하한에 도달했을 때, 또는 비정상 상황으로 인해 긴급 정지가 발생했을 때 150µs 이내에 고전압 출력을 신속하게 차단할 수 있습니다. 마지막으로 테스트가 중지되면 DUT(Divice Under Test)에 걸린 전압을 200ms 이내에 자동으로 방전하여 운영자가 부상을 입을 위험을 줄입니다.



Friendly User Interface

240 x 64 LCD는 설정된 파라미터뿐만 아니라 테스트 조건, 측정 값 및 DUT 검사 결과(PASS 또는 FAIL)를 가독성 높은 패턴으로 표시합니다. 다양한 색상의 LED 표시등은 운영자에게 안전 테스터의 상태를 경고하여 가능한 위험을 방지합니다. 예를 들어, 고전압 출력 단자 위에 있는 상태 표시등은 고전압이 출력될 때 자동으로 깜박입니다. 또한, LCD 디스플레이 아래에 배열된 기능 키는 편리한 조작을 제공하여 적은 키 조작으로 테스트 설정을 쉽게 할 수 있습니다.







· 제품 사양

제품사양
교류 내전압시험(ACW)GPT-9801, 9802, 9803, 9804
출력 전압 범위0.050kV~5.000kVac
출력 전압 분해능2V/step
출력 전압 정확도±(1% of setting  +5V) [무부하시]
최대 정격 부하200VA (5kV/40mA)
최대 정격 전류40mA (0.5kV≤5kv)<>
10mA (0.1kV≤V≤0.5kV)
출력 전압 파형정현파
출력 전압 주파수50Hz/60Hz 선택가능
전압 변동률±(1% of reading  +5V) [전부하→ 무부하]
전압 미터 정확도±(1% of reading +5V)
전류 측정 범위0.001mA~40.0mA
전류 최고 분해능0.001mA/0.01mA/0.1mA
교류 전류 측정 정확도±(1.5% of reading  +30 counts) HI SET이1.11mA 미만일때
±(1.5% of reading  +3 counts) HI SET이1.11mA 이상일때
윈도우 비교기 방법지원
ARC 검출지원
상승시간(RAMP-UP Time)0.1s~999.9s
타이머(Test Time)*OFF**, 0.5s~999.9s
접지(GND)ON/OFF
직류 내전압시험(DCW)GPT-9802, 9803, 9804
출력 전압 범위0.050kV~6.000kVdc
출력 전압 분해능2V/step
출력 전압 정확도±(1% of setting  +5V) [무부하시]
최대 정격 부하50W (5kV/10mA)
최대 정격 전류10mA (0.5kV≤6kv)<>
2mA (0.05kV≤V≤0.5kV)
전압 변동률±(1% of reading  +5V) [전부하→ 무부하]
전압 미터 정확도±(1% of reading +5V)
전류 측정 범위0.001mA~10.0mA
전류 최고 분해능0.001mA/0.01mA/0.1mA
직류 전류 측정 정확도±(1.5% of reading  +30 counts) HI SET이1.11mA 미만일때
±(1.5% of reading  +3 counts) HI SET이1.11mA 이상일때
윈도우 비교기 방법지원
ARC 검출지원
상승시간(RAMP-UP Time)0.1s~999.9s
타이머(Test Time)*OFF**, 0.5s~999.9s
GNDON/OFF
절연 저항시험(IR)GPT-9803, 9804
출력 전압50V~1000V dc
출력 전압 분해능50V/step
출력 전압 정확도±(1% of setting  +5V) [무부하시]
저항 측정
저항 측정 범위1MΩ~9500MΩ
시험전압측정가능한 범위 (정확도)
50V≤V≤450V1MΩ~50MΩ (±(5% of reading  +1 count))
51MΩ~2000MΩ (±(10% of reading  +1 count))
500V≤V≤1000V1MΩ~500MΩ (±(5% of reading  +1 count))
501MΩ~9500MΩ (±(10% of reading  +1 count))
윈도우 비교기 방법지원
출력 임피던스600kΩ
상승시간(RAMP-UP Time)0.1s~999.9s
타이머(Test Time)*1s~999.9s
GNDOFF(고정)
그라운드 본드 시험(GB)GPT-9804
출력 전류범위3.00A~30.00A ac
출력 전류 분해능0.01A
출력 전류 정확도3A≤I≤8A : ±(1% of reading +0.2A)
8A≤32a>
측정 전압최대 8V ac(개방 회로일때)
측정 전압 주파수50Hz/60Hz 선택가능
저항 측정 범위10mΩ~650.0mΩ
저항 측정 분해능0.1mΩ
저항 측정 정확도±(1% of reading +2mΩ)
윈도우 비교기 방법지원
타이머(Test Time)*0.5s~999.9s
GNDOFF(고정)
테스트 방법4선 방식
메모리
단일 단계 메모리MANU : 100 blocks
자동시험 메모리AUTO : 100 blocks, manu per auto : 10
인터페이스
RS232기본장착
USB(Device)기본장착
GPIB선택가능
전면 패널 원격단자(Remote)기본장착
신호입출력기본장착
일반
디스플레이240 x 64 닷 매트릭스 LCD 백라이트 LCD
AC 입력 전원AC100V/120V/220V/230V±10%, 50/60Hz
전력소비최대 500VA
치수330(W)x148(H)x452(D)mm,
무게최대 약 19kg

* 타이머 정확도 :  ±(100ppm+20ms)
** Timer Off 기능은 장비가 Special MANU 모드에 있을 때만 가능합니다.

· 제품 구성

기본 액세서리

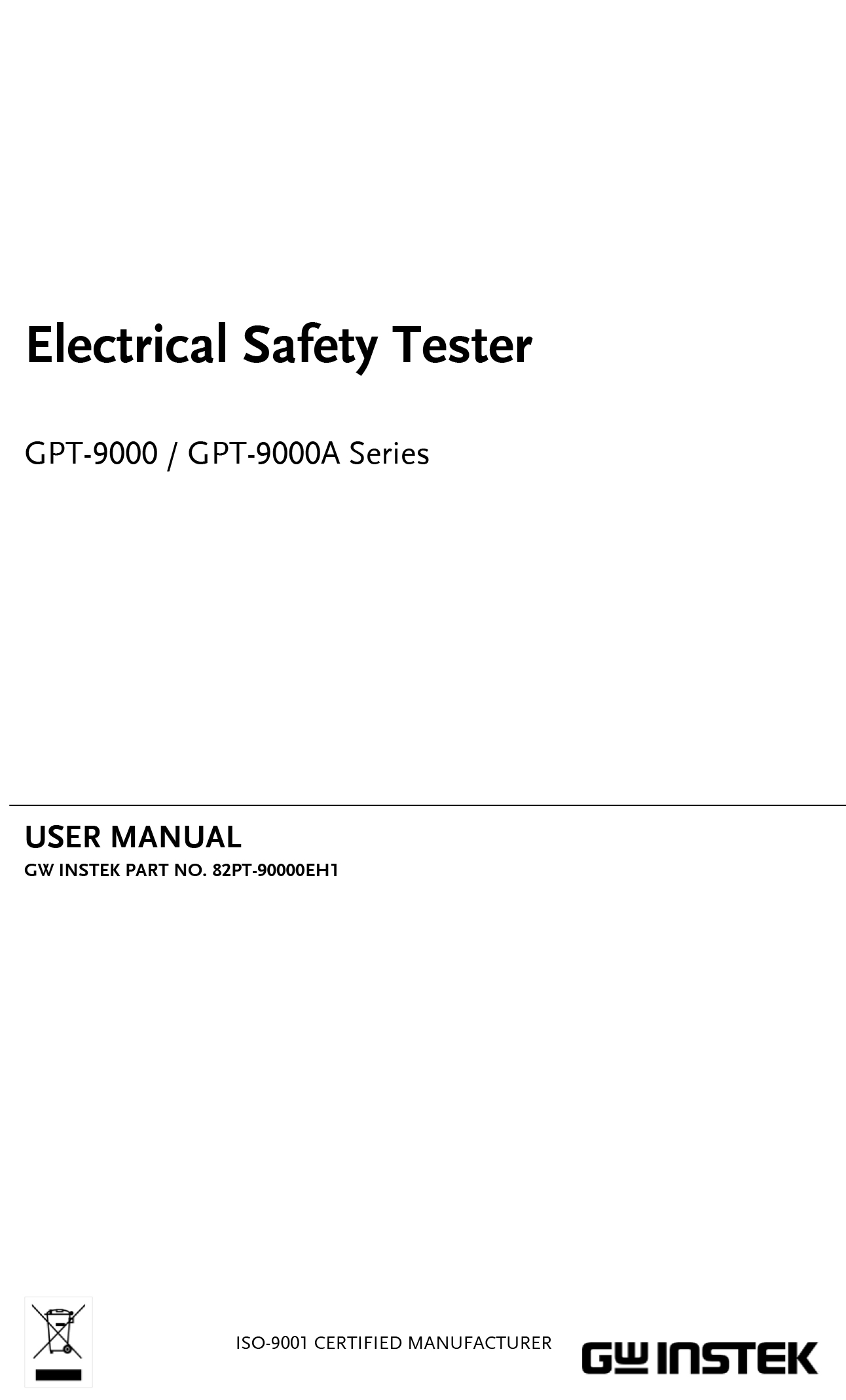

쿽 스타트 가이드 x 1, 전원 코드 x 1, 사용 설명서 CD x 1, Interlock 키 x 1, Remote 단자 플러그(수) x 1,

고전압 테스트 리드 GHT-114 x 1, 그라운드 본드 테스트 리드 GTL-115 x 1 (GPT-9804)

옵션

옵션.01

GPIB 카드

옵션.02

GSB-01 멀티플렉스 스캐너 박스 (8CH HV)

옵션.03

GSB-02 멀티플렉스 스캐너 박스 (6CH HV/2CH GB)

옵션 액세서리

GHT-113

고전압 테스트 피스톨

GHT-205

고전압 테스트 프로브

GTL-232

RS-232 케이블, 9핀(암)-9핀, 널모뎀

GTL-247

USB 케이블, AA 타입, 약 1.8M

GTL-248

GPIB 케이블, 약 2M

GTL-251

GPIB-USB-HS (High Speed)

GRA-417

랙 어댑터패널(19”, 4U) (*GPT-9904 모델에 사용할 수 없습니다.)

주문 정보

GPT-9804

AC 200VA ACW/DCW/IR/GROUNDBOND 테스터

견적요청

GPT-9803

AC 200VA ACW/DCW/IR 테스터

견적요청

GPT-9802

AC 200VA ACW/DCW 테스터

견적요청

GPT-9801

AC 200VA ACW 테스터

 ​견적요청

옵션.01

GPIB 카드

견적요청

옵션.02

GSB-01 멀티플렉스 스캐너 박스 (8CH HV)

견적요청

옵션.03

GSB-02 멀티플렉스 스캐너 박스 (6CH HV/2CH GB)

견적요청

옵션 액세서리

GHT-113

고전압 테스트 피스톨

견적요청

GHT-205

고전압 테스트 프로브

견적요청

GTL-232

RS-232 케이블, 9핀(암)-9핀, 널모뎀

견적요청

GTL-247

USB 케이블, AA 타입, 약 1.8M

견적요청

GTL-248

GPIB 케이블, 약 2M

견적요청

GTL-251

GPIB-USB-HS (High Speed)

견적요청

GRA-417

랙 어댑터패널(19”, 4U) (*GPT-9904 모델에 사용할 수 없습니다.)

견적요청
