* 본 장비는 GPT-9800/9900 시리즈용 스캐너 박스 장비 입니다.

  GSB 시리즈 단품으로 내전압 테스트를 하실 수 없습니다.

주요 특징

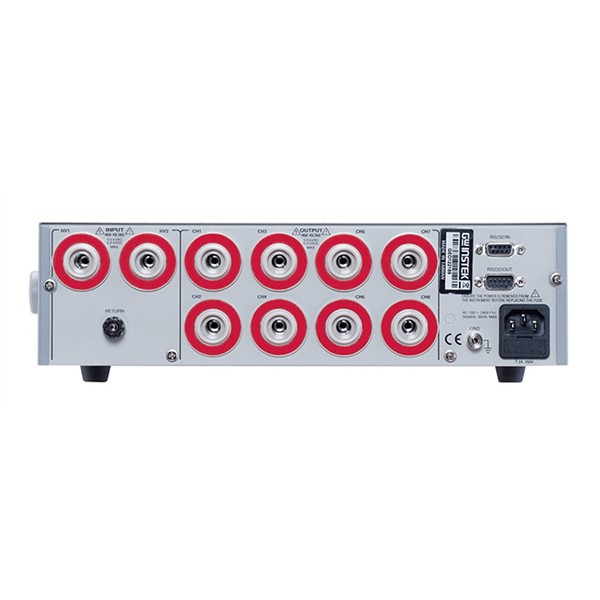

• GSB-01 (8채널 고전압 스캐너 박스)

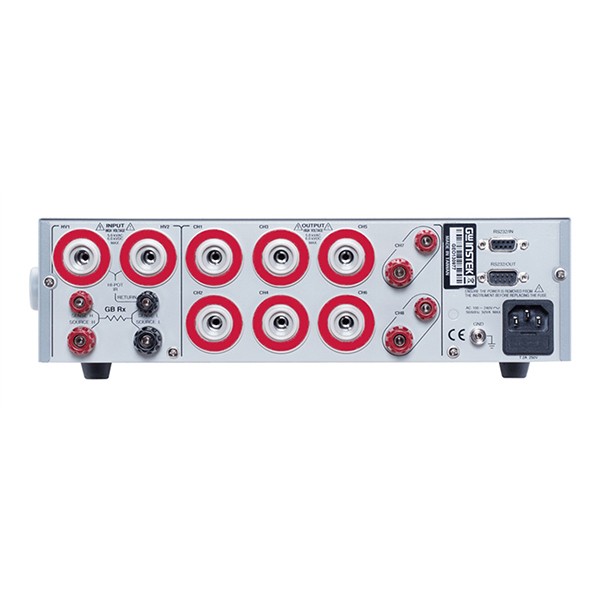

• GSB-02 (6채널 고전압 및 2채널 접지 결합 스캐너 박스)

• GPT-9800/9900/9900A 시리즈에 적합한 전면 및 후면 입력 커넥터 디자인

• GPT-9800/9900/9900A 시리즈에 최대 4개의 스캐너 박스(32채널) 연결 가능

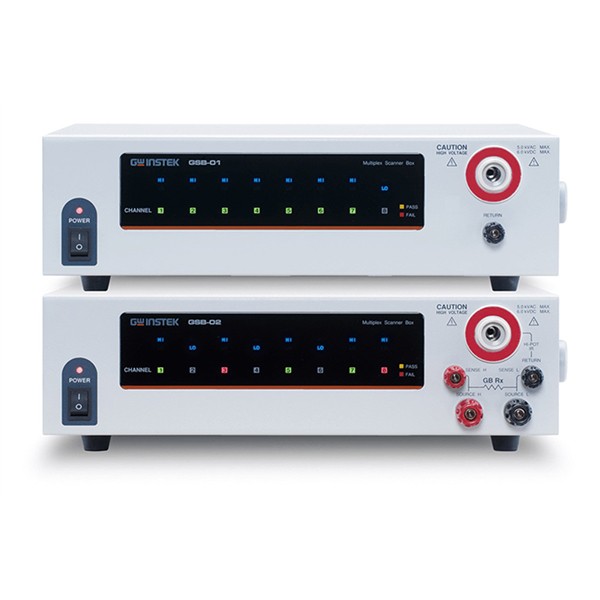

• 채널, 상태 및 판단 표시를 위한 고강도 LED

GW Instek은 특정 안전 테스터 시리즈를 위한 전용 옵션인 멀티플렉스 스캐너 박스를 소개합니다. 이 멀티플렉스 스캐너 박스(GSB-01/02)는 GPT-9800/9900/9900A 시리즈가 제공하는 시험 전압 또는 전류를 여러 테스트 지점으로 분배하는 기능을 가지고 있습니다. 한 스캐너에서 최대 8채널을 출력으로 사용할 수 있습니다. 사용자는 선택한 스캐너 모델에 따라 AC/DC 내전압, 절연 저항 및 접지 결합 테스트를 테스트 지점에서 수행할 수 있습니다. 또한 최대 4개의 스캐너를 테스터에 연결할 수 있어 최대 32채널까지 가능합니다. 이러한 기능은 다수의 테스트 지점이 있는 전기 및 전자 장비의 높은 신뢰성과 작업 절감을 보장합니다.

각 채널의 전위 모드는 HI(전압 적용), LO(반환) 및 X(오픈 모드)로 설정할 수 있으며, 이는 GPT-9800/9900/9900A의 전면 패널 조작 또는 USB/GPIB(옵션) 명령을 통해 가능합니다. 멀티플렉스 스캐너는 지정된 설정을 허용합니다. 즉, 8개의 테스트 채널 중 하나에 대해 AC/DC 내전압 또는 절연 저항 또는 접지 결합 테스트를 할당할 수 있습니다. 예를 들어, CH1 ~ CH3를 HI(고전압)로 설정하고 CH4를 LO로 설정할 수 있습니다.

이는 GPT-9800/9900/9900A 테스터에 다음 기능을 추가합니다:

하나의 스캐너는 출력을 8채널로 확장합니다. 각 채널에 대해 HI, LO 또는 X의 전위를 설정할 수 있으며, 스캐너 모델에 따라 AC/DC 내전압, 절연 저항 또는 접지 결합 테스트를 8개의 테스트 포인트에서 수행할 수 있습니다.

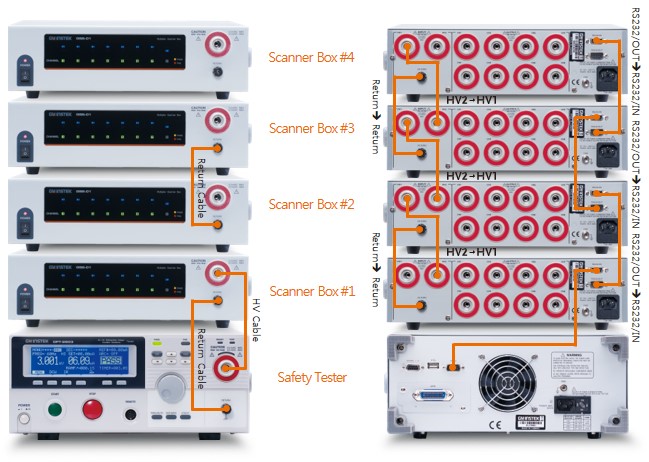

하나의 GPT-9800/9900/9900A 테스터에 최대 4개의 스캐너를 연결할 수 있습니다. 이를 통해 출력이 최대 32채널로 확장됩니다.

이로 인해 여러 테스트 포인트를 가진 전기 또는 전자 장비나 전자 부품에 대해 내전압, 절연 저항 또는 접지 결합 테스트를 신뢰성 있게 수행할 수 있으며, 작업 효율성을 높일 수 있습니다.
