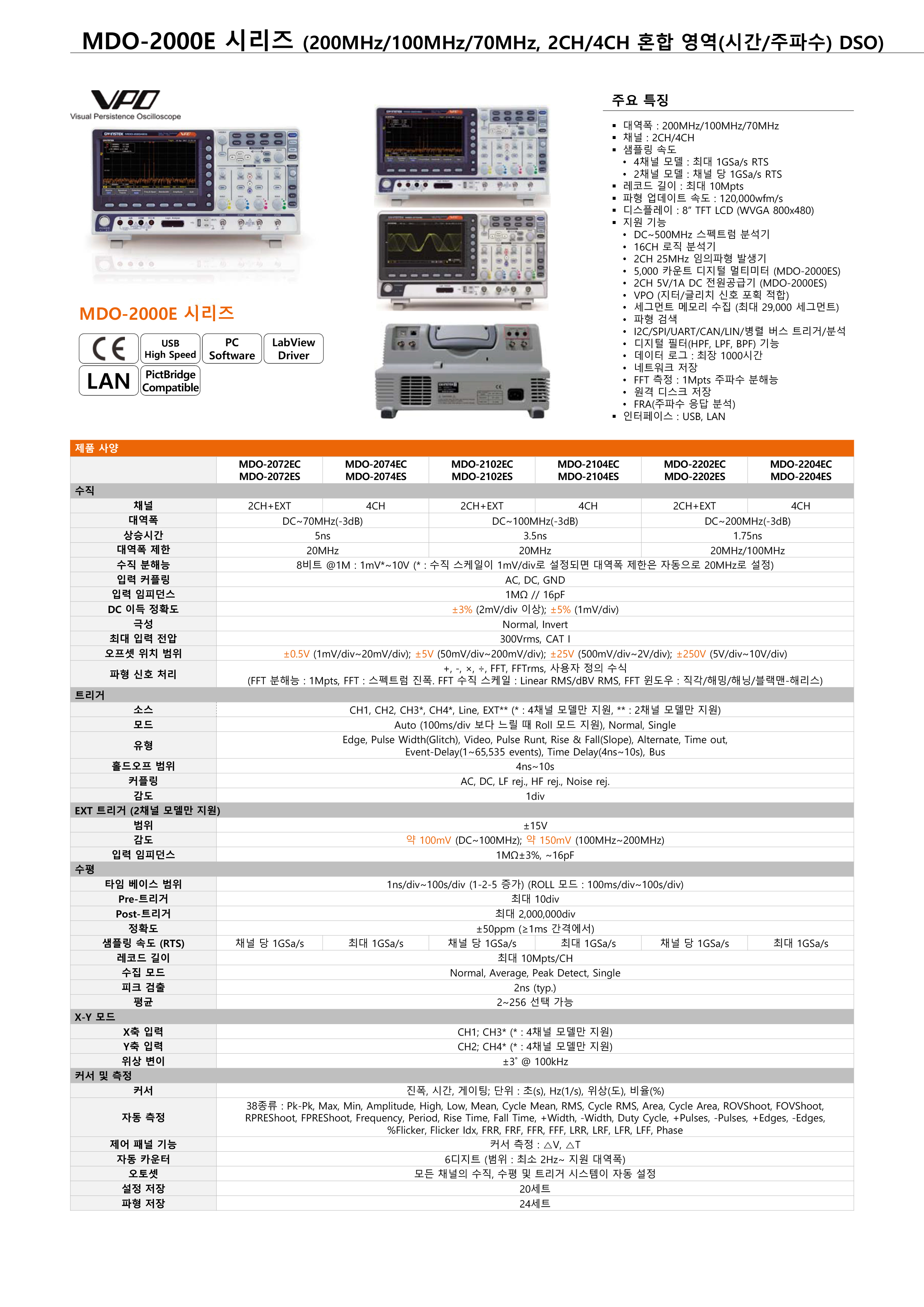

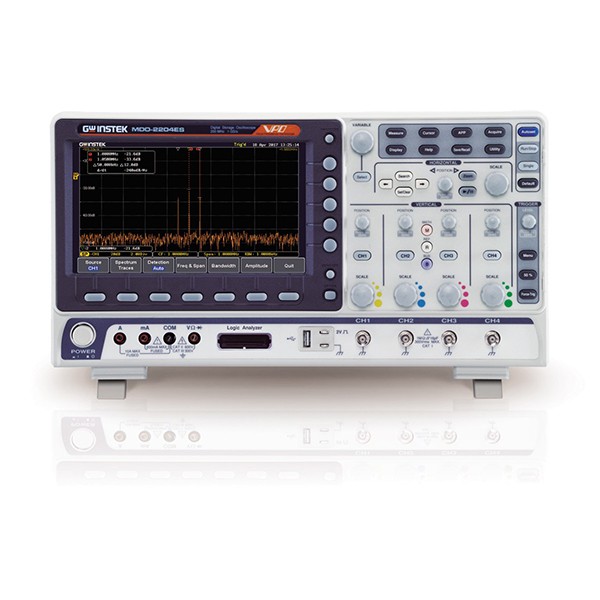

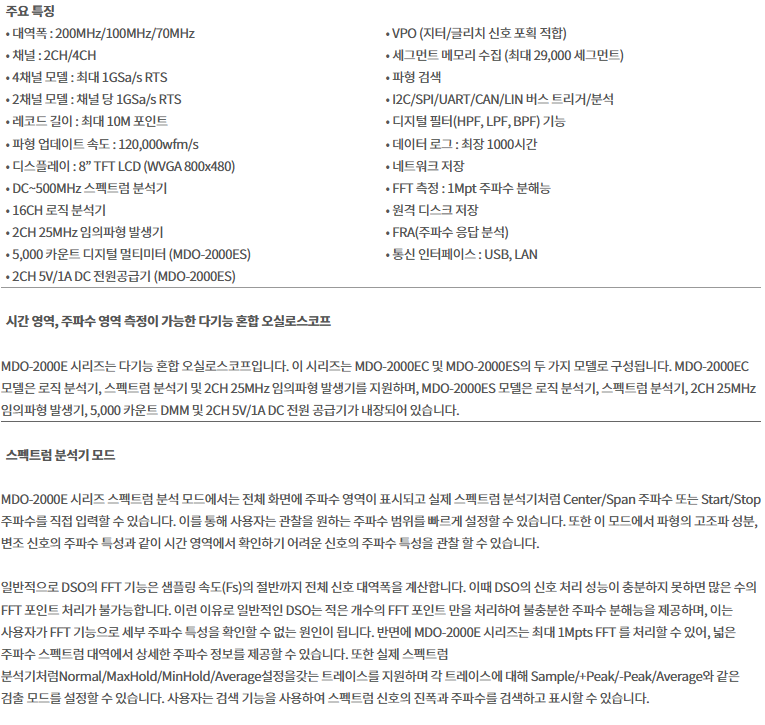

제품 사양

MDO

2072EC(S)

2074EC(S)

2102EC(S)

2104EC(S)

2202EC(S)

2204EC(S)

수직

채널

2CH+EXT

4CH

2CH+EXT

4CH

2CH+EXT

4CH

대역폭

DC~70MHz(-3dB)

DC~100MHz(-3dB)

DC~200MHz(-3dB)

상승시간

5ns

3.5ns

1.75ns

대역폭 제한

20MHz

20MHz

20MHz/100MHz

수직 분해능

8비트@1M : 1mV~10V

입력 커플링

AC, DC, GND

입력 임피던스

1MΩ // 16pF

DC 이득 정확도

±3%

2mV/div 이상

±5%

1mV/div

극성

Normal, Invert

최대 입력 전압

300Vpk, CAT I

오프셋 위치 범위

±0.5V

1mV/div~20mV/div

±5V

50mV/div~200mV/div

±25V

500mV/div~2V/div

±250V

5V/div~10V/div

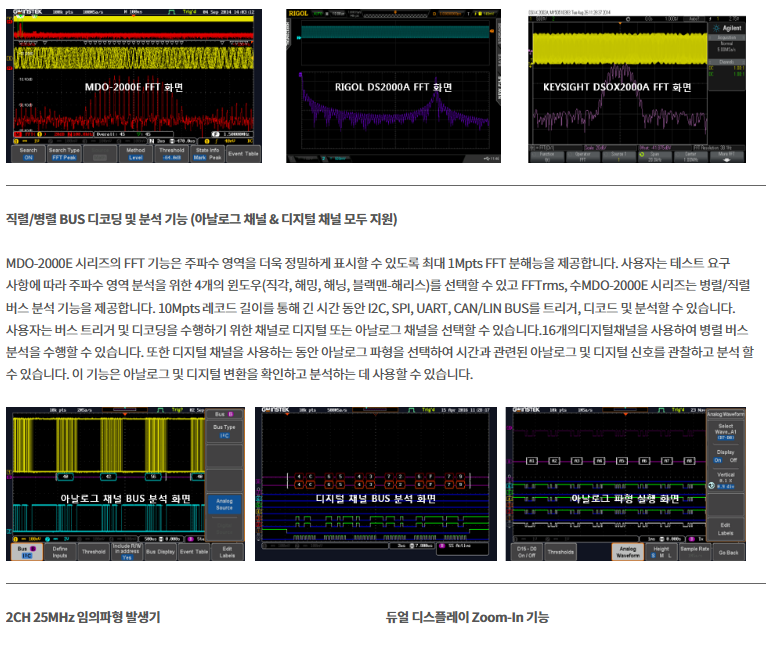

파형 신호 처리

+, -, ×, ÷, FFT, FFTrms, 사용자정의 수식

FFT 분해능 : 1Mpts, FFT : 스펙트럼 진폭. FFT 수직 스케일 :Linear RMS/dBV RMS, FFT 윈도우 : 직각/해밍/해닝/블랙맨-해리스

트리거

소스

CH1, CH2, CH3, CH4, Line, EXT*

* : 2채널 모델만 지원

모드

Auto (100ms/div 보다 느릴 때 Roll 모드 지원),Normal, Single

유형

Edge, Pulse Width(Glitch), Video, Pulse Runt,Rise & Fall(Slope), Alternate, Time out, Event-Delay(1~65,535 events),Time Delay(4ns~10s), Bus

홀드오프 범위

4ns~10s

커플링

AC, DC, LF rej., HF rej., Noise rej.

감도

1div

EXT 트리거

범위

±15V

감도

약 100mV

DC~100MHz

약 150mV

100MHz~200MHz

입력 임피던스

1MΩ±3%, ~16pF

수평

타임 베이스 범위

1ns/div~100s/div (1-2-5 증가)

ROLL 모드 : 100ms/div~100s/div

Pre-트리거

최대 10div

Post-트리거

최대 2,000,000div

정확도

≥1ms 간격에서 ±50ppm

샘플링 속도 (RTS)

최대 1GSa/s

4채널 모델

채널 당 1GSa/s

2채널 모델

레코드 길이

최대 10Mpts/CH

수집 모드

Normal, Average, Peak Detect, Single

피크 검출

2ns (typ.)

평균

2~256 선택 가능

X-Y 모드

X축 입력

CH1; CH3*

* : 4채널 모델만 지원

Y축 입력

CH2; CH4*

* : 4채널 모델만 지원

위상 변이

±3˚

@ 100kHz

커서 및 측정

커서

진폭, 시간, 게이팅; 단위 : 초(s), Hz(1/s), 위상(도), 비율(%)

자동 측정

38종류 : Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS,Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot,Frequency, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, +Pulses,-Pulses, +Edges, -Edges, %Flicker, Flicker Idx, FRR, FRF, FFR, FFF, LRR, LRF,LFR, LFF, Phase

제어 패널 기능

커서 측정

자동 카운터

6디지트

범위 : 최소 2Hz~ 지원 대역폭

오토셋

모든 채널의 수직, 수평 및 트리거 시스템이 자동 설정

설정 저장

20세트

파형 저장

24세트

디스플레이

유형

8인치 TFT 컬러 LCD

해상도

800x480 (WVGA)

보간

Sin(x)/x

파형 표시

도트, 벡터, 가변 지속(16ms~4s), 무한 지속

파형 업데이트 속도

최대 120,000wfm/s

눈금

8 x 10 div

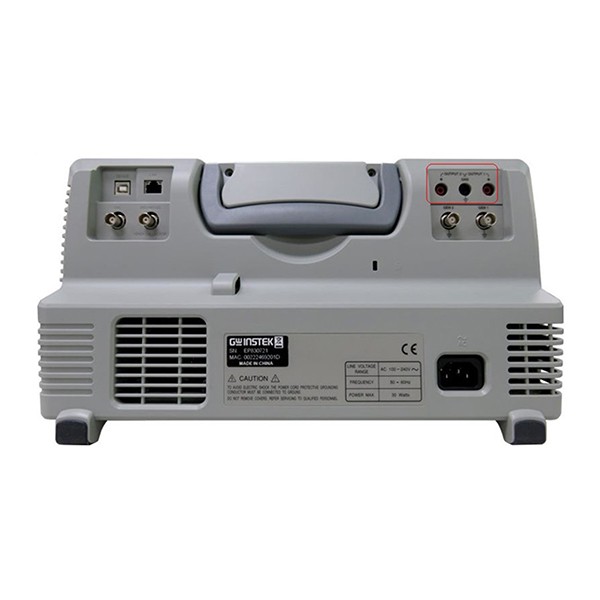

인터페이스

USB 포트

USB 2.0 고속 호스트 포트, USB 2.0 고속 디바이스 포트

LAN 포트

RJ-45 커넥터, 10/100Mbps with HP Auto-MDIX

Go/NoGo BNC

최대 5V/10mA TTL 오픈 콜렉터 출력

Kensington 잠금

후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결

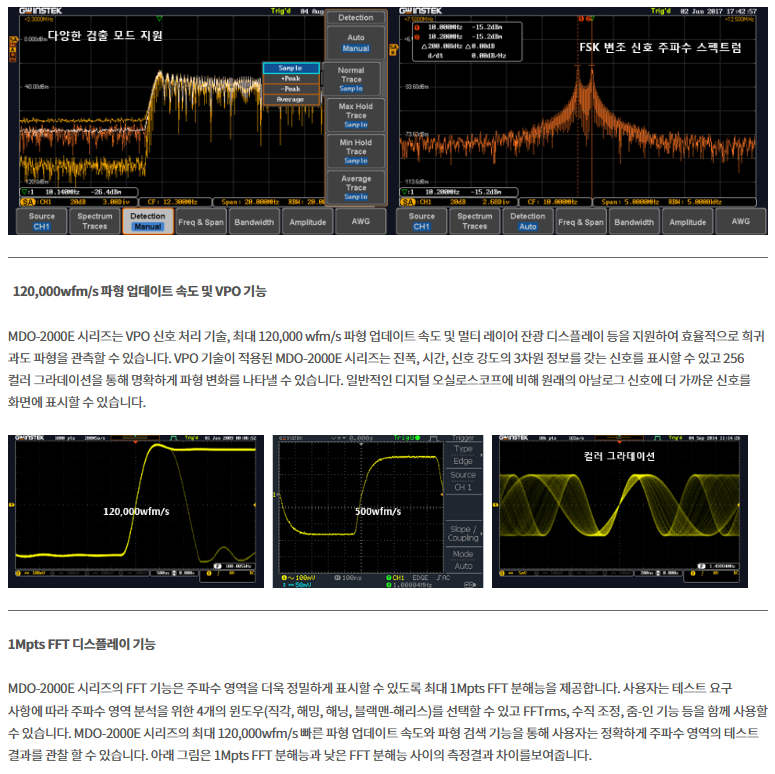

스펙트럼 분석기 사양

주파수범위

DC~500MHz

Span 주파수

1kHz~500MHz (최대)

RBW

1Hz~500kHz (최대)

기준 레벨

-50dBn~+40dBm (5dBm 스텝)

수직 단위

dBV RMS, Linear RMS, dBm

수직 위치

-12div~+12div

수직 스케일

1dB/div~20dB/div (1-2-5 시퀀스)

DANL

<-50dBm

1V/div; Avg : 16

<-70dBm

100mV/div; Avg : 16

<-90dBm

10mV/div; Avg : 16

스퓨리어스 응답

<40dBc

2차 고조파 왜곡

<45dBc

3차 고조파 왜곡

트레이스 유형

Normal, Max Hold, Min Hold, Average(2~256)

검출 모드

Sample, +Peak, -Peak, Average

FFT 윈도우

FFT Factor : 해닝1.44, 직각 0.89, 해밍 1.30, 블랙맨 1.68

로직 분석기 사양

샘플링속도

채널 당 1GSa/s

대역폭

200MHz

레코드 길이

채널 당 최대 10Mpts

입력 채널

16CH (D15-D0)

트리거 유형

Edge, Pattern, Pulse Width, Serial BUS(I2C, SPI, RS-232/422/485,CAN, LIN), Parallel BUS

임계값

Quad : D0~D3, D4~D7, D8~D11, D12~D15

임계값 선택

TTL, CMOS(5V,3.3V,2.5V), ECL, PECL, 0V, 사용자정의

사용자 정의 임계값 범위

±5V

최대 입력 전압

±40V

최소 전압 스윙

±250mV

수직 분해능

1비트

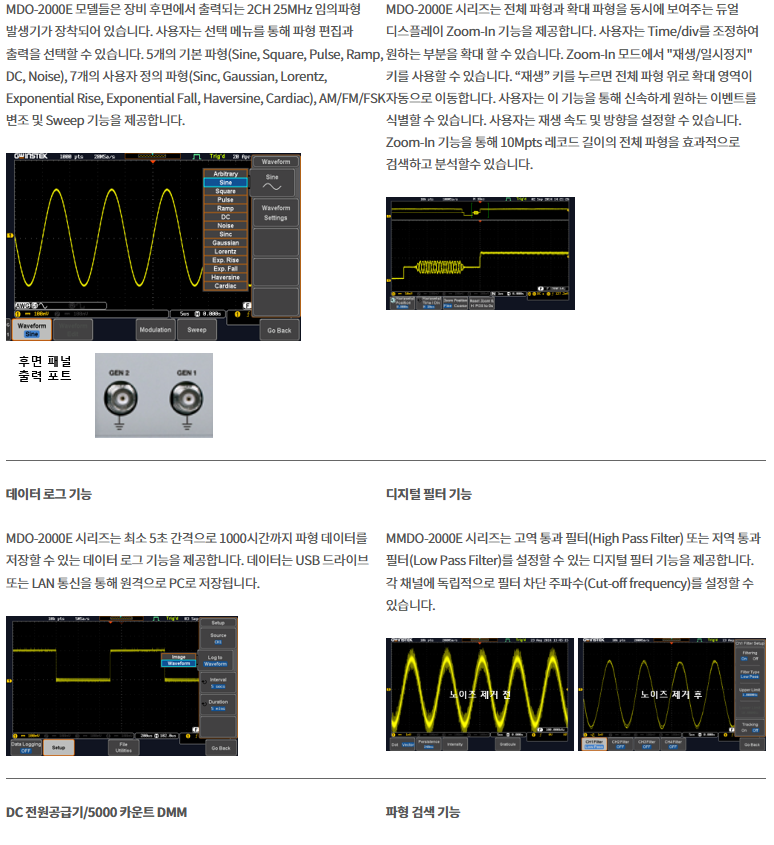

임의파형 발생기 사양

채널

2CH

샘플링 속도

200MSa/s

수직 분해능

14비트

최대 주파수

25MHz

기본 파형

Sine(100mHz~25MHz), Square/Pulse(100mHz~15MHz),Ramp(100mHz~1MHz), DC, Noise

내장 ARB 파형

Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall,Haversine, Cardiac

출력 진폭 범위

20mVpp~5Vpp

@ High Z

10mVpp~2.5Vpp

@ 50Ω

출력 진폭 분해능

1mV

출력 진폭 정확도

2%

@ 1KHz

오프셋 범위

±2.5V

@ High Z

±1.25V

@ 50Ω

오프셋 분해능

1mV

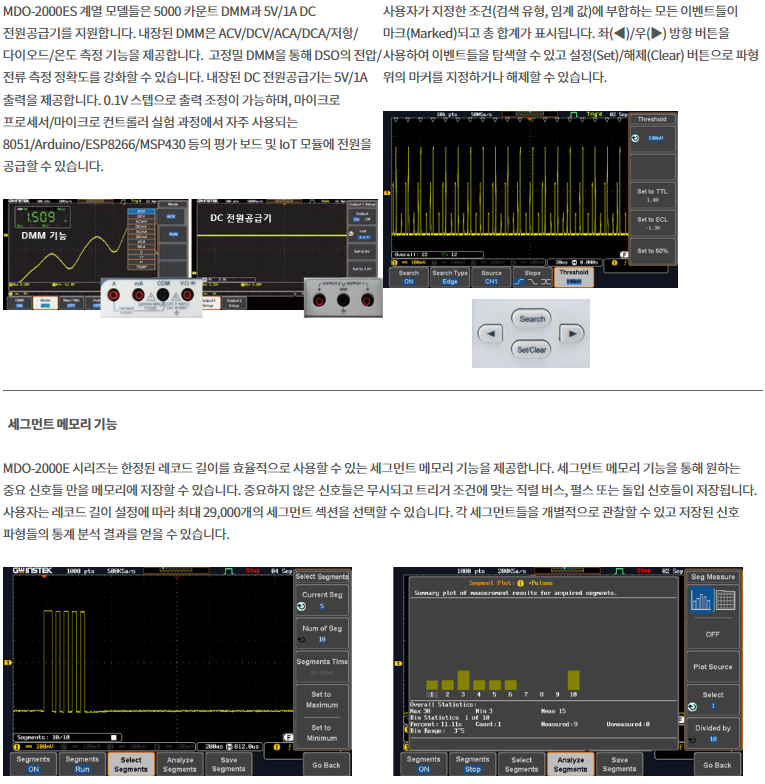

디지털 멀티미터 사양 (MDO-2000ES 계열)

카운트

5,000 카운트

CAT II 600Vrms, CAT III 300Vrms

DC 전압

50mV, 500mV, 5V, 50V, 500V, 1000V

6개 범위

정확도

±(측정값의 0.1%) + 5디지트

입력 임피던스

10MΩ

DC 전류

50mA, 500mA, 10A

3개 범위

정확도

±(측정값의 0.5%) + 0.05mA

50mA, 500mA 범위

±(측정값의 0.5%) +50mA

10A 범위

AC 전압

50m, 500mV, 5V, 50V, 700V

5개 범위

정확도

±(측정값의 1.5%) + 15디지트

@50Hz~1kHz

* 풀스케일 측정값의 0.2%보다 큰 진폭

AC 전류

50mA, 500mA, 10A

3개 범위

정확도

±(측정값의 1.5%) + 0.05mA

50mA, 500mA 범위;@50Hz~1kHz

±(측정값의 3%) +50mA

10A 범위; @50Hz~1kHz

* 측정 범위 > 10mA

저항

500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ

5개 범위

정확도

±(측정값의 0.3%) + 3디지트

500Ω, 5kΩ, 50kΩ, 500kΩ 범위

±(측정값의 0.5%) +5디지트

5MΩ 범위

DC 전원공급기 사양 (MDO-2000ES 계열)

출력 채널

2CH

출력 전압범위

1.0V~5.0V

최대 출력 전류

1A

전압 스텝

0.1V 연속 조정 가능

출력 전압 정확도

±3%

리플 & 노이즈

50mVrms

기타

입력 전원

AC 100V~240V, 48Hz~63Hz, 자동 선택

다국어 메뉴

지원 (한국어 포함)

온라인 도움말

지원

동작 환경

온도 : 0°C~50°C

상대 습도 :≤80% (40°C 이하); ≤45%(41°C ~ 50°C)

치수 및 무게

384(W) x 208(H) x 127.3(D) mm, 약 3kg

사양 만족 조건 : 30분 이상 예열  후/+20℃~+30℃, 참고 : 보증기간 3년 (프로브&LCD 패널제외)

기본 액세서리

퀵 스타트 가이드, 사용 설명서 CD x 1, 전원 코드 x 1

GTL-110

BNC-BNC 케이블 x 2

GTL-105A

악어클립 테스트 리드 (MDO-2000ES 계열 모델)

GTL-207

바나나 플러그 테스트 리드 (MDO-2000ES 계열 모델)

GTL-16E

16CH 로직 분석기 프로브

GTP-070B-4

70MHz(10:1/1:1) 수동 프로브, MDO-2072EC(S)/MDO-2074EC(S) (채널 당 1개)

GTP-100B-4

100MHz(10:1/1:1) 수동 프로브, MDO-2102EC(S)/MDO-2104EC(S) (채널 당 1개)

GTP-200B-4

200MHz(10:1/1:1) 수동 프로브, MDO-2202EC(S)/MDO-2204EC(S) (채널 당 1개)

주문 정보

MDO-2204ES

200MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​​

MDO-2202ES

200MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​

MDO-2104ES

100MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​​​

MDO-2102ES

100MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​​​

MDO-2074ES

70MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​​​

MDO-2072ES

70MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG/DMM/DC Power

견적문의​​​​

MDO-2204EC

200MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​​​​

MDO-2202EC

200MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​​​​

MDO-2104EC

100MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​​​​

MDO-2102EC

100MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​​​​

MDO-2074EC

70MHz,4CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​​​​

MDO-2072EC

70MHz,2CH DSO/500MHz SA/16CH LA/2CH 25MHz FG

견적문의​
