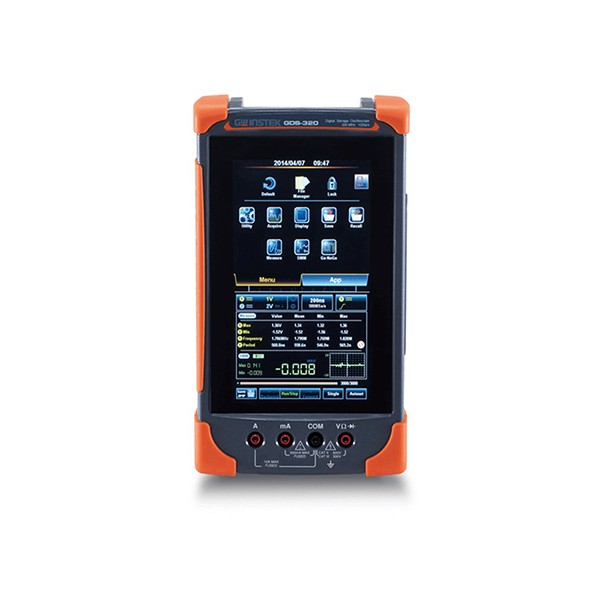

- 핸드헬드 디지털 오실로스코프, GDS-200/300
- 대역폭 : 200MHz/100MHz/70MHz
- 채널 : 2CH
- 샘플링 속도 : 최대 1GSa/s
- 레코드 길이 : 최대 5Mpts(GDS-300)/1Mpts(GDS-200)
- 디스플레이 : 7인치 정전식 터치 TFT LCD (WVGA 800 x 480)
- 인터페이스 : USB

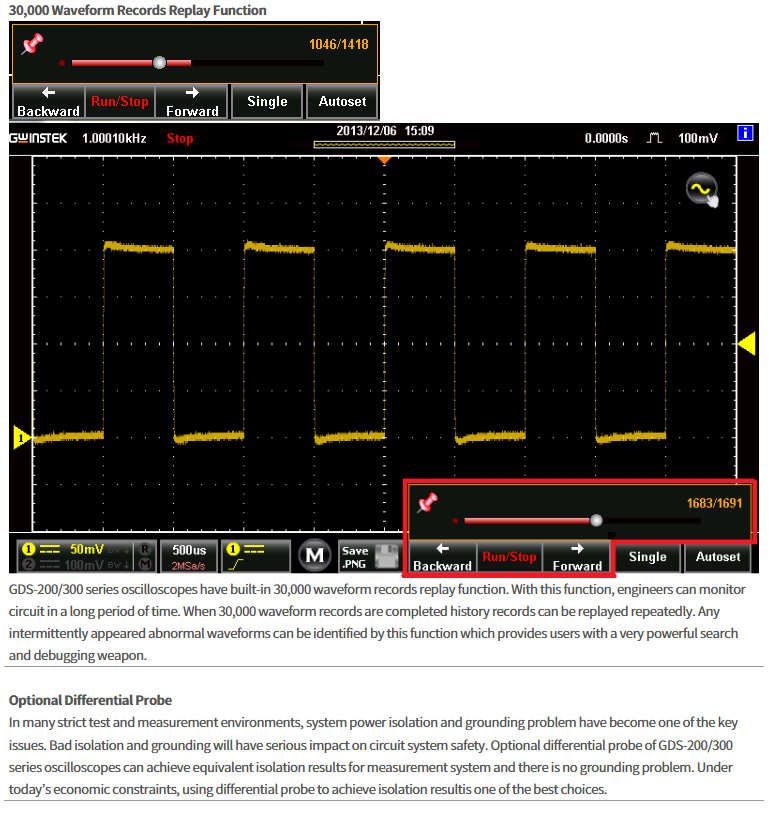

주요 특징 • 200/100/70MHz Handheld Oscilloscope • 2 Input Channels • 1GSa/s Maximum Sample Rate • Maximum 5M Memory Depth Per Channel • 7” 800 x 480 Full Touch Panel Capacitive LCD Multi-Point Control, Landscape and Portrait Display • Built-In 50,000 Counts DMM • 30,000 Consecutive Waveform Records Logging Function, Replay Measurement Results Any Time • Temperature Measurement and Logging Function • Built-In Engineering Calculator, SMD Resistance Coding, Color Coding Info, and Attenuator Calculation Application Software • Optional Differential Probe to Achieve Isolation Effect | |

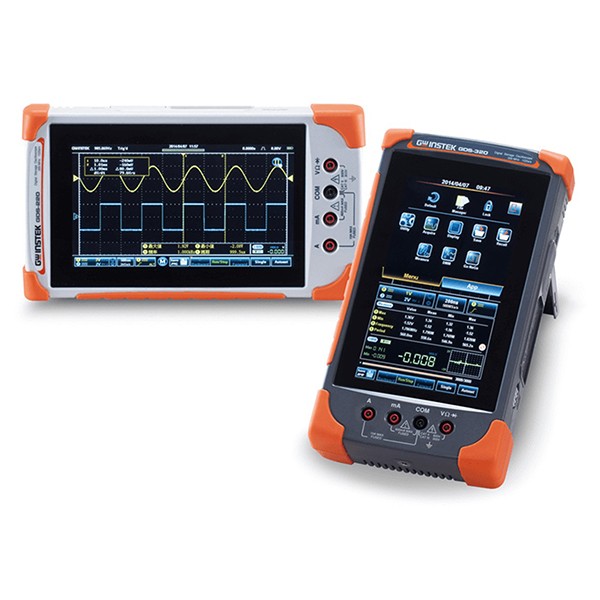

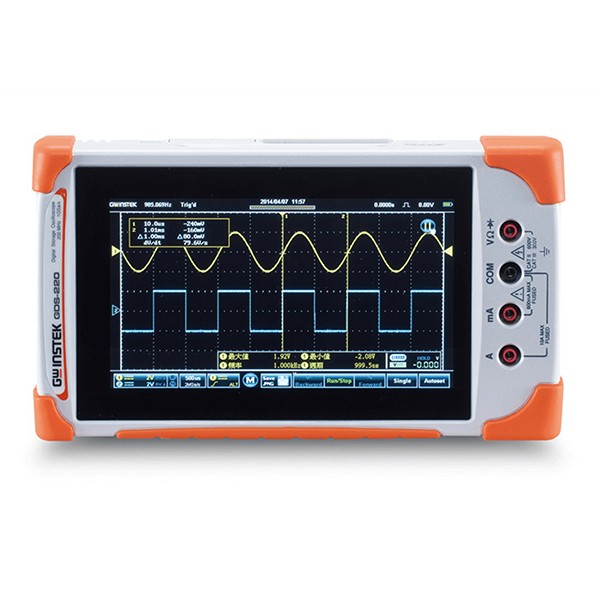

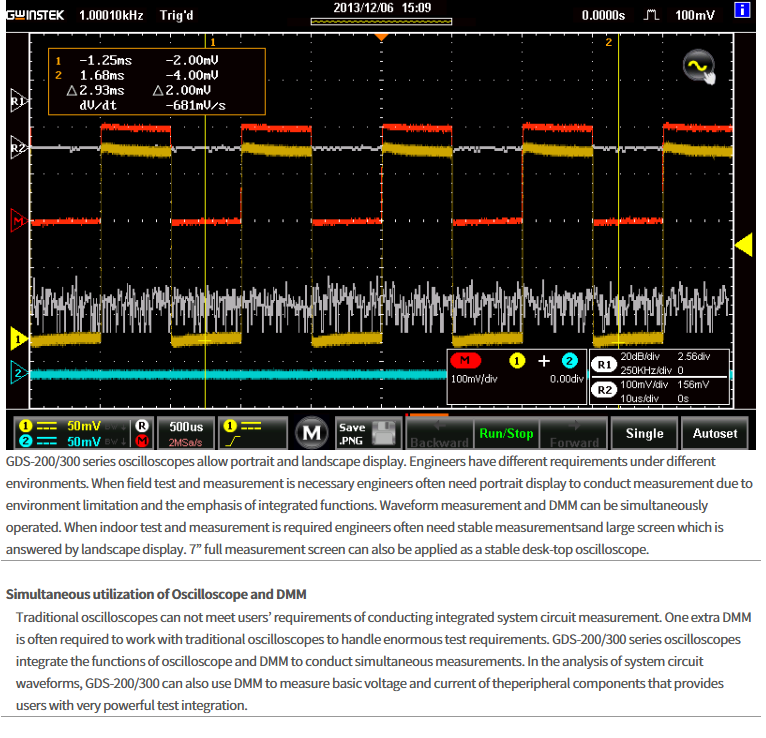

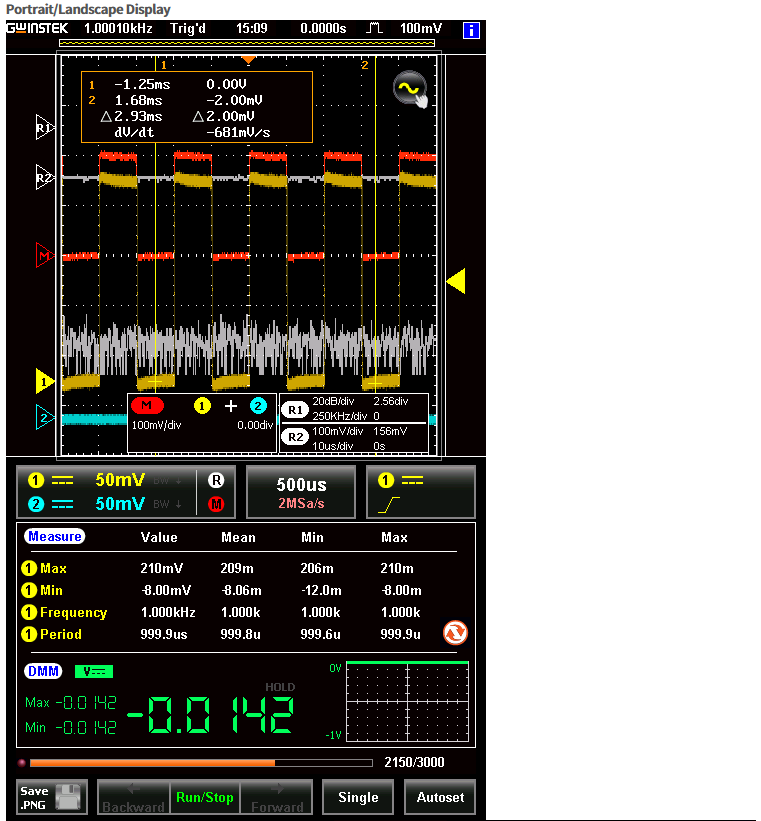

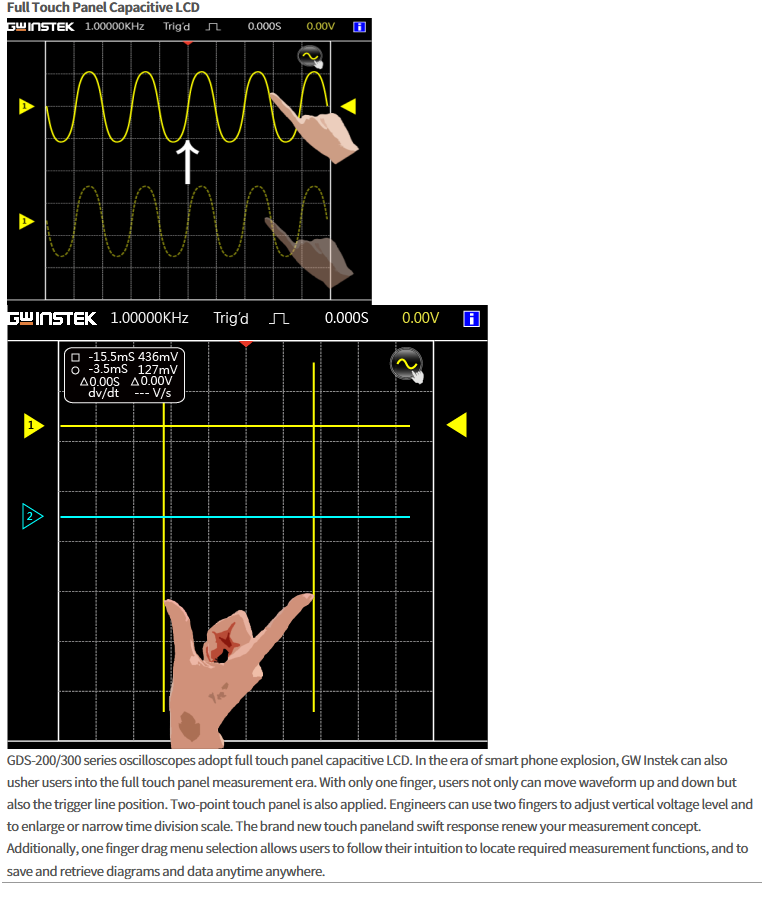

GDS-200/300 series handheld oscilloscopes, the brand new concept compact digital oscilloscopes developed by GW Instek, introduce 7” capacitive full touch panel LCD which can be positioned in portrait and landscape display. The recharging-battery design makes the series easy to operate for field operations. The GDS-200/300 series are applicable in laboratories, R&D, large electric system tests, power product tests, motor tests, solar power batteryinspection and repair, and maintenance personnel who are always on field assignments.
The GDS-200/300 series, with two analog signal input channels, have advanced and standard models which come with 70MHz, 100MHz and 200MHz bandwidth. The maximum sample rate per channel is 1GSa/s and memory depth is 5Mpts. GDS-300 series oscilloscopes are equipped with 50,000 counts DMM, and GDS-200 5,000 counts DMM which can simultaneously measure and monitor A.C. and D.C. voltage and current, and temperature. Trend plot in a long period of time can alsobe drawn that allows engineers to effectively monitor standard electric parameters while measuring basic circuit signals.

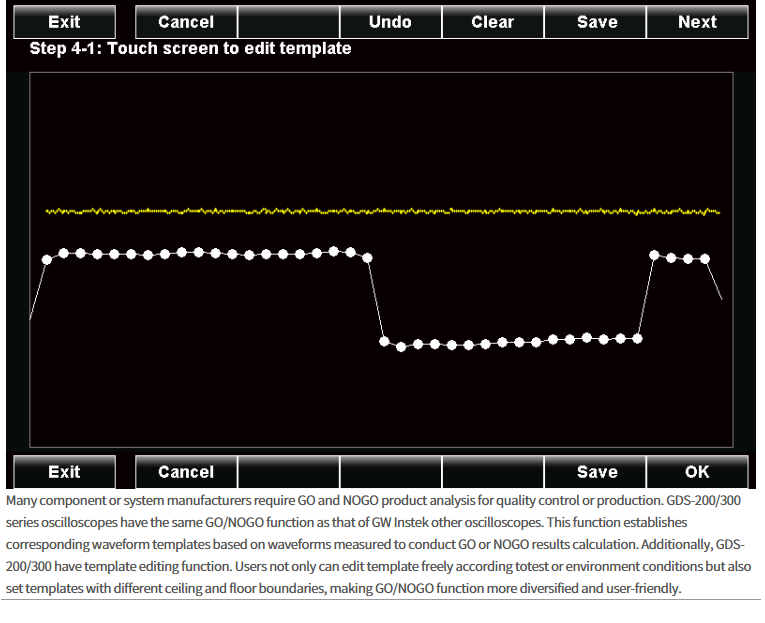

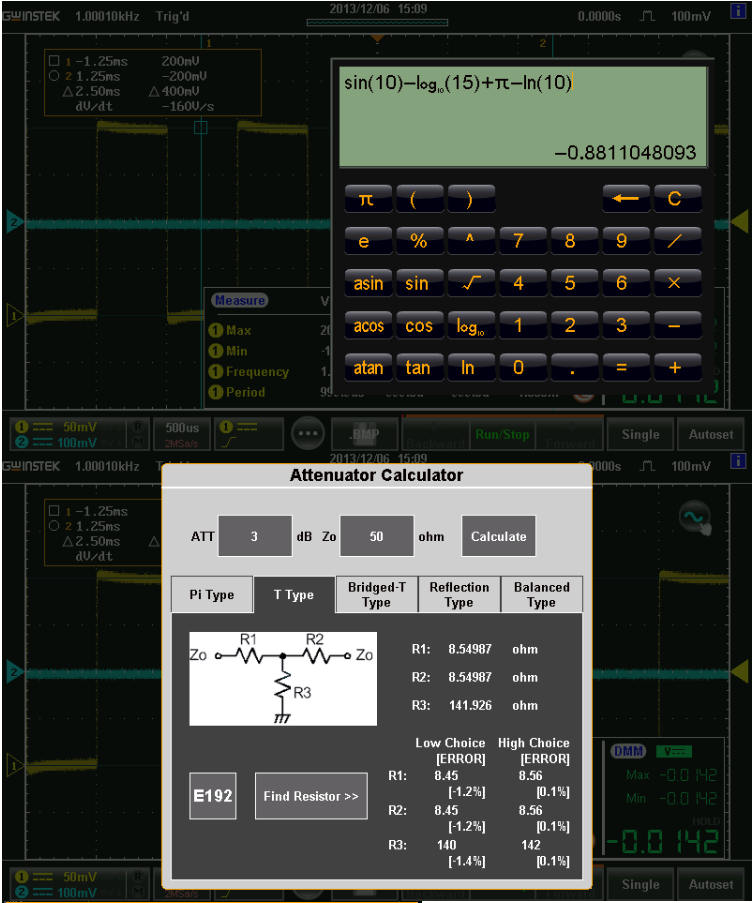

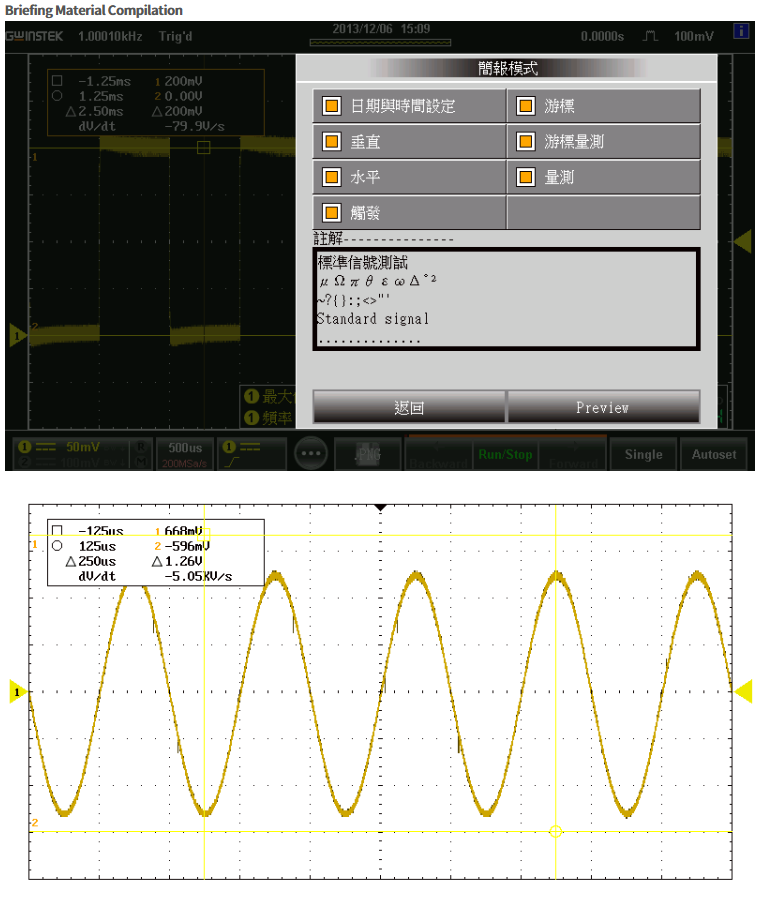

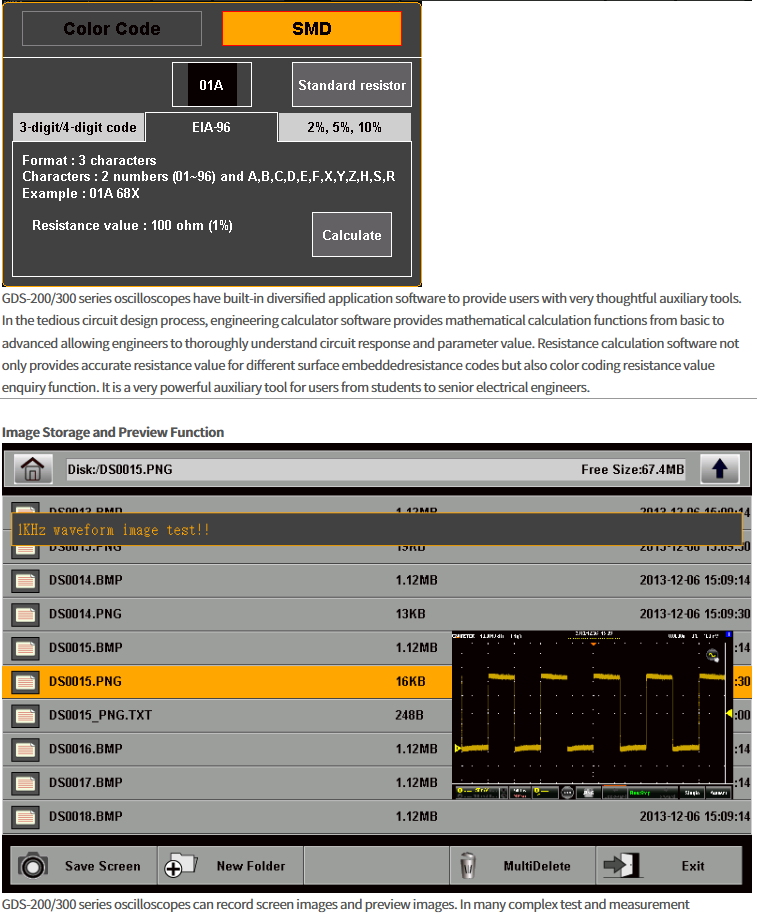

Optional 40 MHz dual-channel differential probe can achieve equivalent isolation results for measurement system under strict power and grounding environment. Users can also easily apply the oscilloscope as a very convenient USB storage equipment to store waveform images and raw data. Additionally, the oscilloscope can be connected with smart phones to transmit the recorded data. Engineers are aware of GW Instek oscilloscopes’ thoughtful designs throughdiversified application software. Advanced DMM function and GO/NOGO template editing facilitate users in conducting advanced diversified measurement functions. Engineering calculator, attenuation calculation analysis, and resistance indication analysis help users apply auxiliary functions that demonstrate the concept of powerful and comprehensive technological integration. | |
|
- 핸드헬드 디지털 오실로스코프, GDS-200/300
- 대역폭 : 200MHz/100MHz/70MHz
- 채널 : 2CH
- 샘플링 속도 : 최대 1GSa/s
- 레코드 길이 : 최대 5Mpts(GDS-300)/1Mpts(GDS-200)
- 디스플레이 : 7인치 정전식 터치 TFT LCD (WVGA 800 x 480)
- 인터페이스 : USB
주요 특징 • 200/100/70MHz Handheld Oscilloscope • 2 Input Channels • 1GSa/s Maximum Sample Rate • Maximum 5M Memory Depth Per Channel • 7” 800 x 480 Full Touch Panel Capacitive LCD Multi-Point Control, Landscape and Portrait Display • Built-In 50,000 Counts DMM • 30,000 Consecutive Waveform Records Logging Function, Replay Measurement Results Any Time • Temperature Measurement and Logging Function • Built-In Engineering Calculator, SMD Resistance Coding, Color Coding Info, and Attenuator Calculation Application Software • Optional Differential Probe to Achieve Isolation Effect | |
GDS-200/300 series handheld oscilloscopes, the brand new concept compact digital oscilloscopes developed by GW Instek, introduce 7” capacitive full touch panel LCD which can be positioned in portrait and landscape display. The recharging-battery design makes the series easy to operate for field operations. The GDS-200/300 series are applicable in laboratories, R&D, large electric system tests, power product tests, motor tests, solar power batteryinspection and repair, and maintenance personnel who are always on field assignments.
The GDS-200/300 series, with two analog signal input channels, have advanced and standard models which come with 70MHz, 100MHz and 200MHz bandwidth. The maximum sample rate per channel is 1GSa/s and memory depth is 5Mpts. GDS-300 series oscilloscopes are equipped with 50,000 counts DMM, and GDS-200 5,000 counts DMM which can simultaneously measure and monitor A.C. and D.C. voltage and current, and temperature. Trend plot in a long period of time can alsobe drawn that allows engineers to effectively monitor standard electric parameters while measuring basic circuit signals.
Optional 40 MHz dual-channel differential probe can achieve equivalent isolation results for measurement system under strict power and grounding environment. Users can also easily apply the oscilloscope as a very convenient USB storage equipment to store waveform images and raw data. Additionally, the oscilloscope can be connected with smart phones to transmit the recorded data. Engineers are aware of GW Instek oscilloscopes’ thoughtful designs throughdiversified application software. Advanced DMM function and GO/NOGO template editing facilitate users in conducting advanced diversified measurement functions. Engineering calculator, attenuation calculation analysis, and resistance indication analysis help users apply auxiliary functions that demonstrate the concept of powerful and comprehensive technological integration. | |
|

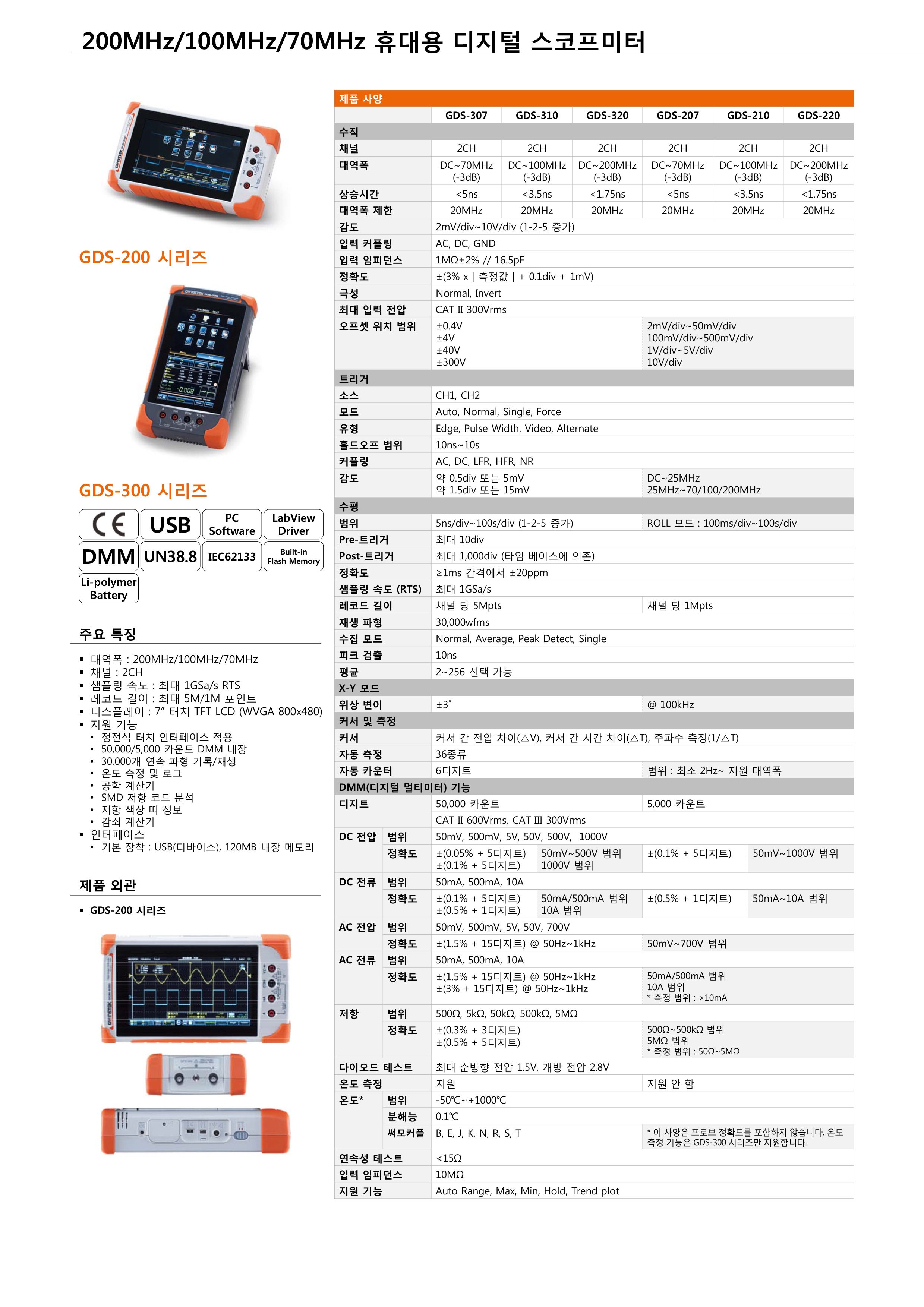

· 제품 사양
제품 사양 | |||||||
GDS-307 | GDS-310 | GDS-320 | GDS-207 | GDS-210 | GDS-220 | ||
수직 | |||||||
채널 | 2CH | 2CH | 2CH | 2CH | 2CH | 2CH | |
대역폭 | DC~70MHz | DC~100MHz | DC~200MHz | DC~70MHz | DC~100MHz | DC~200MHz | |
(-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | ||
상승시간 | <5ns | <3.5ns | <1.75ns | <5ns | <3.5ns | <1.75ns | |
대역폭 제한 | 20MHz | 20MHz | 20MHz | 20MHz | 20MHz | 20MHz | |
감도 | 2mV/div~10V/div (1-2-5 증가) | ||||||
입력 커플링 | AC, DC, GND | ||||||
입력 임피던스 | 1MΩ±2% // 16.5pF | ||||||
정확도 | ±(3% x│측정값┃+ 0.1div + 1mV) | ||||||
극성 | Normal, Invert | ||||||
최대 입력 전압 | CAT II 300Vrms | ||||||
오프셋 위치 범위 | ±0.4V | 2mV/div~50mV/div | |||||
±4V | 100mV/div~500mV/div | ||||||
±40V | 1V/div~5V/div | ||||||
±300V | 10V/div | ||||||
트리거 | |||||||
소스 | CH1, CH2 | ||||||
모드 | Auto, Normal, Single, Force | ||||||
유형 | Edge, Pulse Width, Video, Alternate | ||||||
홀드오프 범위 | 10ns~10s | ||||||
커플링 | AC, DC, LFR, HFR, NR | ||||||
감도 | 약 0.5div 또는 5mV | DC~25MHz | |||||
약 1.5div 또는 15mV | 25MHz~70/100/200MHz | ||||||
수평 | |||||||
범위 | 5ns/div~100s/div (1-2-5 증가) | ROLL 모드 : 100ms/div~100s/div | |||||
Pre-트리거 | 최대 10div | ||||||
Post-트리거 | 최대 1,000div (타임 베이스에 의존) | ||||||
정확도 | ≥1ms 간격에서 ±20ppm | ||||||
샘플링 속도 (RTS) | 최대 1GSa/s | ||||||
레코드 길이 | 채널 당 5Mpts | 채널 당 1Mpts | |||||
재생 파형 | 30,000wfms | ||||||
수집 모드 | Normal, Average, Peak Detect, Single | ||||||
피크 검출 | 10ns | ||||||
평균 | 2~256 선택 가능 | ||||||
X-Y 모드 | |||||||
위상 변이 | ±3˚ | @ 100kHz | |||||
커서 및 측정 | |||||||
커서 | 커서 간 전압 차이(△V), 커서 간 시간차이(△T), 주파수 측정(1/△T) | ||||||
자동 측정 | 36종류 | ||||||
자동 카운터 | 6디지트 | 범위 : 최소 2Hz~ 지원 대역폭 | |||||
DMM(디지털멀티미터) 기능 | |||||||
디지트 | 50,000 카운트 | 5,000 카운트 | |||||
CAT II600Vrms, CAT III 300Vrms | |||||||
DC 전압 | 범위 | 50mV, 500mV, 5V, 50V, 500V, 1000V | |||||
정확도 | ±(0.05% + 5디지트); 50mV~500V 범위 | ±(0.1% +5디지트); 50mV~1000V 범위 | |||||
±(0.1% + 5디지트); 100V 범위 | |||||||
DC 전류 | 범위 | 50mA, 500mA, 10A | |||||
정확도 | ±(0.1% + 5디지트); 50mA/500mA 범위 | ±(0.5% +1디지트); 50mA~10A 범위 | |||||
±(0.5% +1디지트); 10A 범위 | |||||||
AC 전압 | 범위 | 50mV, 500mV, 5V, 50V, 700V | |||||
정확도 | ±(1.5% + 15디지트) @ 50Hz~1kHz | 50mV~700V 범위 | |||||
AC 전류 | 범위 | 50mA, 500mA, 10A | |||||
정확도 | ±(1.5% + 15디지트) @ 50Hz~1kHz | 50mA/500mA 범위 | |||||
±(3% + 15디지트)@ 50Hz~1kHz | 10A 범위 | ||||||
| * 측정 범위 : >10mA | ||||||
저항 | 범위 | 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ | |||||
정확도 | ±(0.3% + 3디지트) | 500Ω~500kΩ 범위 | |||||
±(0.5% +5디지트) | 5MΩ 범위 | ||||||
| * 측정 범위 : 50Ω~5MΩ | ||||||
다이오드 테스트 | 최대 순방향 전압 1.5V, 개방 전압 2.8V | ||||||
온도 측정 | 지원 | 지원 안 함 | |||||
온도* | 범위 | -50℃~+1000℃ | |||||
분해능 | 0.1℃ | ||||||
써모커플 | B, E, J, K, N, R, S, T * 이 사양은 프로브 정확도를 포함하지 않습니다. 온도 측정 기능은 GDS-300시리즈만 지원합니다. | ||||||
연속성 테스트 | <15Ω | ||||||
입력 임피던스 | 10MΩ | ||||||
지원 기능 | Auto Range, Max, Min, Hold, Trend plot | ||||||
디스플레이 | |||||||
유형 | 7인치 정전식 풀터치 TFT 컬러LCD | ||||||
해상도 | 480x800 (WVGA) | ||||||
보간 | Sin(x)/x, ETS | ||||||
디스플레이 방향 | Landscape & Portrait | ||||||
백라이트 제어 | 수동 조정, ECO 모드 | ||||||
인터페이스 | |||||||
USB 포트 | USB(디바이스) | ||||||
내부 메모리 용량 | 120MB | ||||||
기타 | |||||||
전원 어댑터 | AC 100V~240V, 47~63Hz, 소모 전력 40W; DC 출력 : 12V/3A, 이중 차폐 | ||||||
배터리 전력 | 리튬-폴리머 배터리 6100mA/hr, 7.4V | ||||||
배터리 충전 시간 | 2시간(75%) | ||||||
배터리 동작 시간 | 약 4.1시간 | ||||||
프로브 보정 신호 | 2V, 1kHz, 50% 듀티 구형파 | ||||||
다국어 메뉴 | 지원 (한국어 포함) | ||||||
온라인 도움말 | 지원 | ||||||
옵션 | GDP-040D : 2CH 차동프로브, 40MHz, CAT II600V | ||||||
치수 및 무게 | 240.2(W) x 136.0(H) x 59.7(D) mm, 약 1.5kg | ||||||
상기 제품 사양은 오실로스코프가 +20℃~+30℃ 온도에서 30분이상 예열된 후에 적용됩니다. | |||||||
· 제품 구성
기본 액세서리 | |

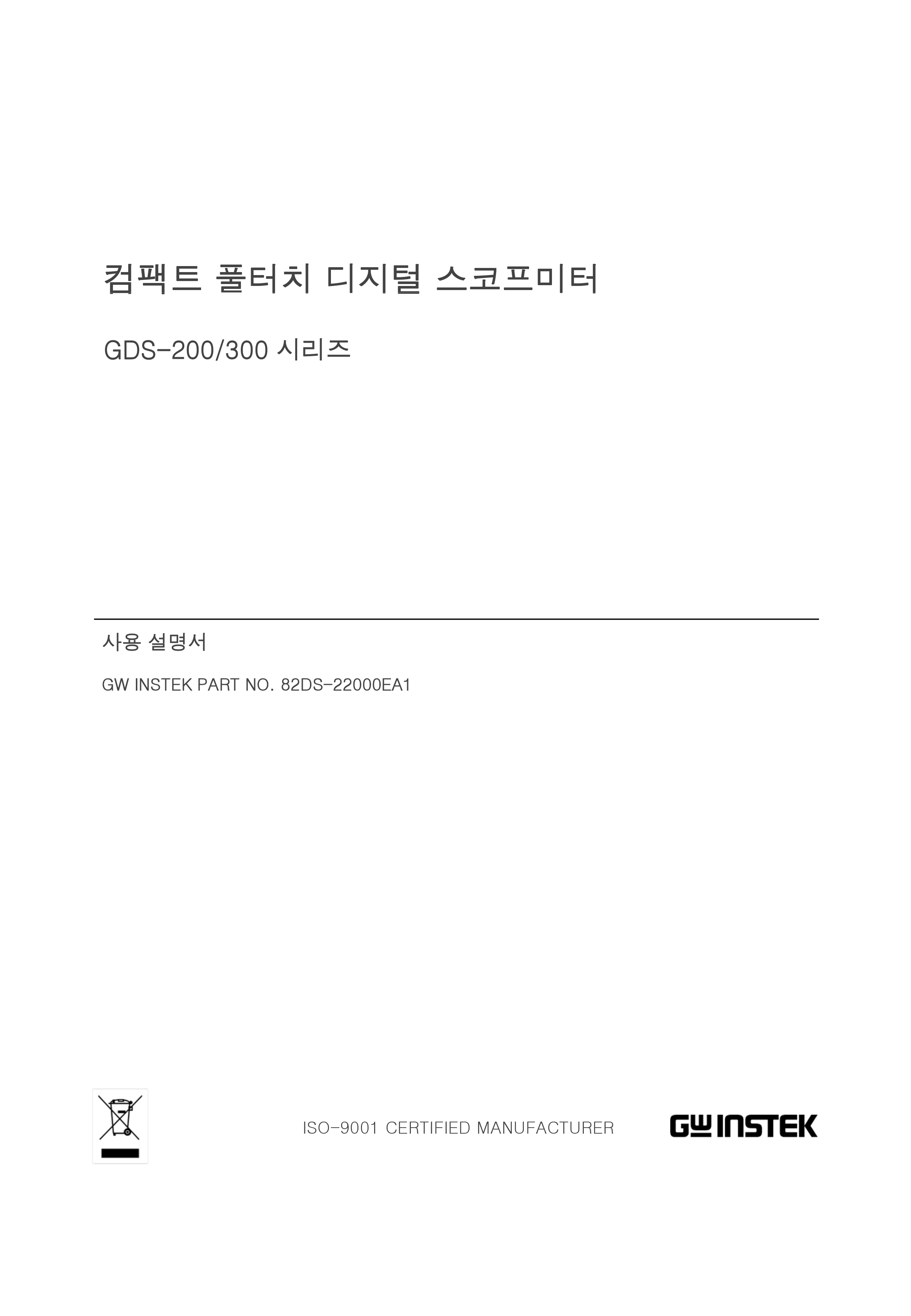

퀵 스타트 가이드, 사용 설명서 CD x 1, | |
GTP-150B-2 | 150MHz(10:1/1:1),GDS-307/207, GDS-310/210 (채널 당 1개) |
GTP-250B-2 | 250MHz(10:1/1:1),GDS-320/220 (채널 당 1개) |
GTL-207 | 멀티미터테스트 리드 x 2 |
GSC-010 | 소프트 캐링 케이스 |
GSC-011 | 소프트 캐링백 |
GAP-001 | AC-DC 어댑터 |
GWS-001 | 손목 스트랩 |
옵션 액세서리 | |
GDP-040D | GDS-300/200 시리즈 전용 40MHz, 2CH 차동 프로브 |
GTL-253 | USB 케이블, USB 2.0, A-Mini B 타입, 1400mm |
GTL-131 | 테스트 클립 |
GCL-001 | 수직 교정 케이블 |
GPF-700 | 7인치스크린 보호 필름 |
GDP-040D 제품 사양 | ||
채널 | 2CH | |
대역폭 (-3dB) | DC~40MHz (x200) | |
감쇠 | 200X | |
전압 입력 범위 | 최대 600Vpp | |
출력 | ≤±3V | |
최대 입력 전압 | 600Vpp | 감쇠 x200 |
CMRR | 80dB | @ 60Hz |
60dB | @ 100Hz | |
50dB | @ 1MHz | |
입력 임피던스 | 2MΩ//1.2p | 차동(Differential) |
1MΩ//2.4pF | 접지(Ground) | |
출력 임피던스 | 50Ω | |
상승 시간 | 8.75ns | 감쇠 x200 |
입력 전원 | 5Vdc (GDS-300/200 시리즈에서 공급) | |
정확도 | ±2% | |
치수 | 81.7(H) x 123.0(W) x 28.0(D) mm | |
주문 정보 | ||
GDS-320 | 200MHz, 2CH, 1GSa/s,5Mpt 디지털 오실로스코프 + 50,000 카운트 DMM | 견적문의 |
GDS-310 | 100MHz, 2CH, 1GSa/s,5Mpt 디지털 오실로스코프 + 50,000카운트 DMM | 견적문의 |
GDS-307 | 70MHz, 2CH, 1GSa/s, 5Mpt디지털 오실로스코프 + 50,000 카운트DMM | 견적문의 |
GDS-220 | 200MHz, 2CH, 1GSa/s,1Mpt 디지털 오실로스코프 + 5,000카운트 DMM | 견적문의 |
GDS-210 | 100MHz, 2CH, 1GSa/s,1Mpt 디지털 오실로스코프 + 5,000카운트 DMM | 견적문의 |
GDS-207 | 70MHz, 2CH, 1GSa/s, 1Mpt디지털 오실로스코프 + 5,000 카운트DMM | 견적문의 |
옵션 액세서리 | ||
GDP-040D | GDS-300/200 시리즈 전용 40MHz, 2CH 차동 프로브 | 견적문의 |
GTL-253 | USB 케이블, USB 2.0, A-Mini B 타입, 1400mm | 견적문의 |
GTL-131 | 테스트 클립 | 견적문의 |
GCL-001 | 수직 교정 케이블 | 견적문의 |
GPF-700 | 7인치스크린 보호 필름 | 견적문의 |
