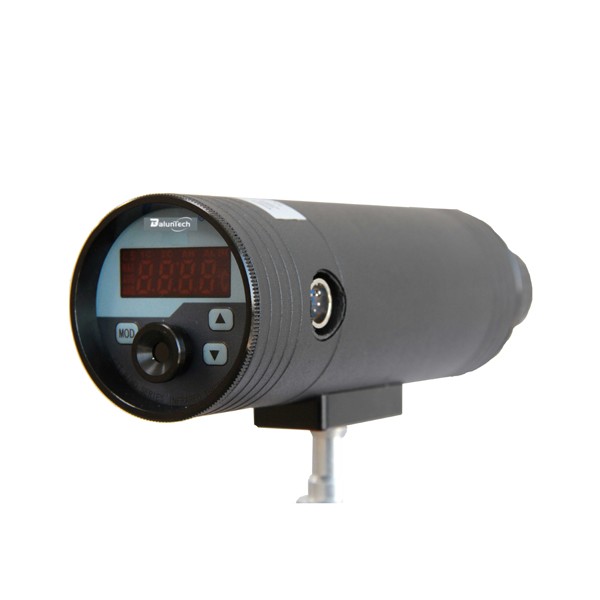

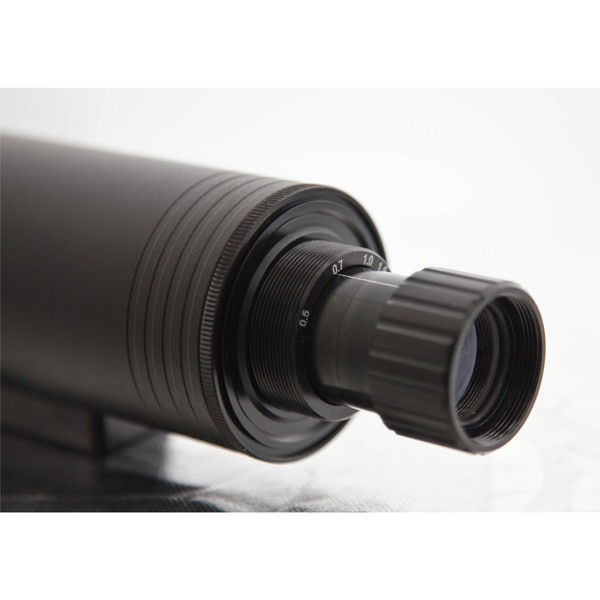

BL612 점형 고온 온도계 요약정보 및 구매

MODEL : BL612

제품문의

위시리스트 0 찜하기

브랜드	Baluntech
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

점형 온도계(Spot Pyrometers)는 고온 표면의 특정 지점을 측정하는 고정형 열 센서의 일종으로, 주로 대형 용광로나 가마에서 사용됩니다.

이 장치는 방사측정법(radiometry)이라고도 불리는 열 복사 방출을 통해 온도를 측정합니다.

BL612 점형 온도계는 디지털 신호 처리의 다재다능함과 장점을 결합한 빠르고 높은 정밀도의 기기입니다.

금속 및 세라믹의 온도를 100°C에서 3000°C까지 측정할 수 있으며, 초점 조정이 가능합니다.

1.6μm 및 2.3μm의 단파장 스펙트럼 범위는 금속, 광택 있는 재료, 세라믹, 흑연 등 다양한 대상의 측정에 적합합니다.

특징

단색(single color), 이색(two color), 광섬유(fiber optic) 옵션 제공
온도 측정 범위: 100 – 800°C ~ 400 – 3000°C
0.5m부터 측정 가능한 수동 초점 조절 기능
최대 300:1의 뛰어난 광학 해상도
수동 가변 초점이 통합된 헤드 광학 장치로 쉬운 조정
조준 방식: 렌즈 조준, 선택 가능한 레이저, LED 또는 비디오 조준 기능 제공
IP65 등급의 견고한 강철 하우징으로 내구성 강화
제어용 프로그래머블 릴레이 출력

적용 분야

1.6μm 단색 측정: 철강, 비철금속 및 비산화 금속, 아연 도금 라인 및 강철 어닐링, 와이어 코팅 및 어닐링과 같은 소형 목표물, 플라스틱 튜브 압출
2.3μm 단색 측정: 철강, 비철금속 및 비산화 금속, 아연 도금 라인 및 강철 어닐링

정확한 온도 측정의 중요성

정확한 온도 측정은 다양한 산업 공정에서 매우 중요합니다. 이를 통해 제조업체는 재료의 온도를 모니터링하고 제어하여 최적의 성능과 제품 품질을 유지할 수 있습니다. 특히, 이동하는 물체의 온도를 측정하거나 용광로 및 가마에서의 고온을 측정하는 경우처럼 접촉식 측정이 어려운 응용 분야에서는 더욱 필수적입니다.

비접촉식 온도 센서인 점형 온도계(pyrometer)와 같은 장치를 사용하면, 물체나 표면의 온도를 직접 접촉하지 않고도 측정할 수 있습니다. 이러한 비침습적(non-invasive) 방식은 측정 대상의 오염, 손상 또는 간섭을 최소화할 수 있어 산업 및 제조 현장에서 유용하게 활용됩니다.

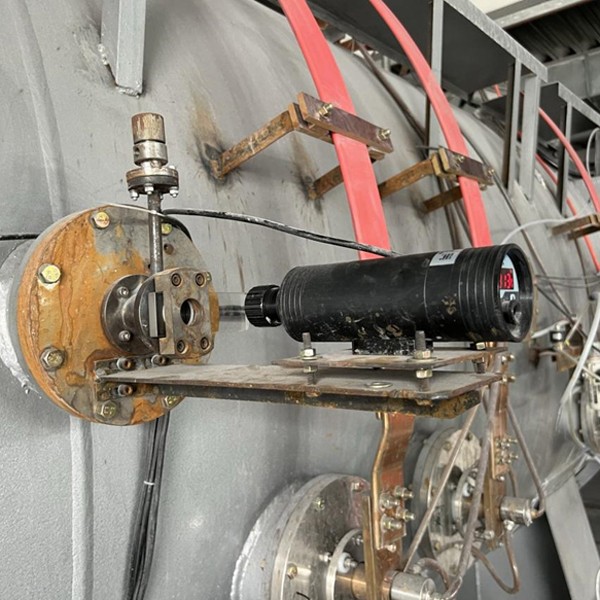

설치 위치

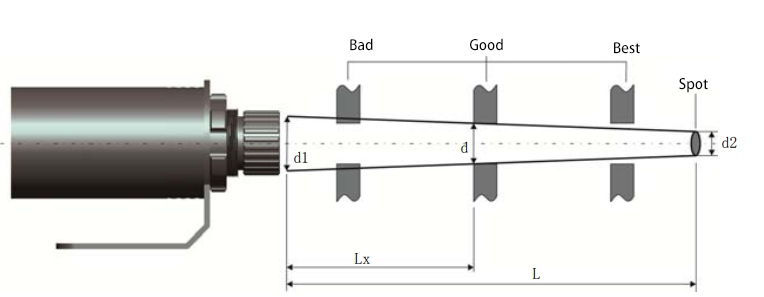

측정 대상에서 원하는 점 크기(spot size)에 따라 최대 측정 거리가 결정됩니다. 올바르지 않은 측정을 방지하려면, 측정 대상의 점 크기가 센서의 전체 시야(field of view)를 완전히 채워야 합니다. 따라서 센서는 측정 대상의 크기와 동일하거나 더 작은 시야를 가지도록 적절히 배치해야 합니다.

Viewing Angles

The sensor head can be placed atany angle from the target less than 45°.

BL612 瞄准方向示意图.png

조준 및 초점 조절

센서를 조준하고 초점을 맞추려면 다음 절차를 따르십시오.

마운트 베이스의 너트 또는 볼트를 느슨하게 풀기
- 마운트 베이스는 제조사에서 제공한 액세서리이거나 사용자가 별도로 준비한 베이스일 수 있습니다.
접안 렌즈를 통해 목표물 조준
- 센서를 조정하여 목표물이 망원 조준선(reticle)의 중앙에 최대한 위치하도록 맞춥니다.
- 참고: 목표물은 거꾸로 보일 수 있습니다.
렌즈 홀더를 조정하여 초점 맞추기
- 렌즈 홀더를 시계 방향 또는 반시계 방향으로 돌려 목표물이 선명하게 보일 때까지 조정합니다.
- 초점이 올바르게 맞춰졌는지 확인하는 방법:
  - 접안 렌즈를 통해 보면서 눈을 좌우로 움직입니다.
  - 목표물이 망원 조준선에 대해 움직이지 않아야 합니다.
  - 만약 목표물이 움직인다면 초점을 계속 조정하여 움직임이 사라질 때까지 맞춥니다.
최종 확인 및 고정

목표물이 여전히 중앙에 위치하는지 다시 확인합니다.
마운트 베이스를 단단히 고정합니다.
조준 및 초점 조절이 완료되었습니다.

1색(1-Color) 측정

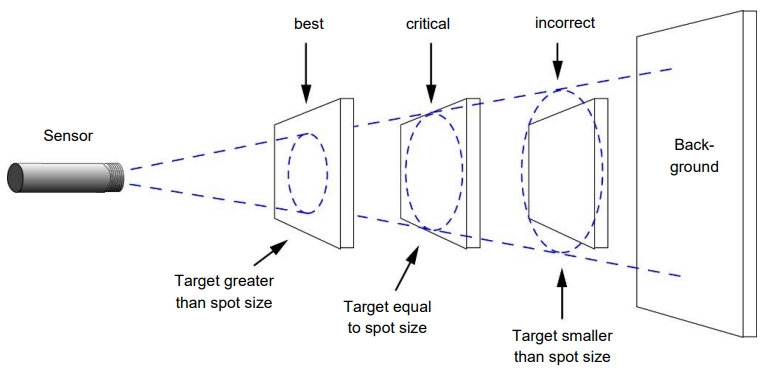

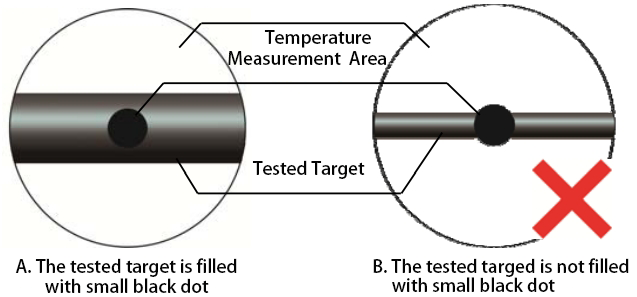

1색 측정에서는 측정 대상이 측정 지점(spot size)을 완전히 채워야 합니다.

센서 초점을 맞출 때, 접안 렌즈를 통해 보이는 이미지의 선명도만을 기준으로 초점을 조정하지 마십시오.

위에서 설명한 "눈을 이동하는 방법(move the eye technique)"을 사용하여 초점을 확인해야 합니다.
사전에 원하는 초점 거리가 결정된 경우, 설치 전에 사무실 환경에서 미리 초점을 맞출 수 있습니다.

특수 환경에서의 설치

외부 광원의 간섭 방지

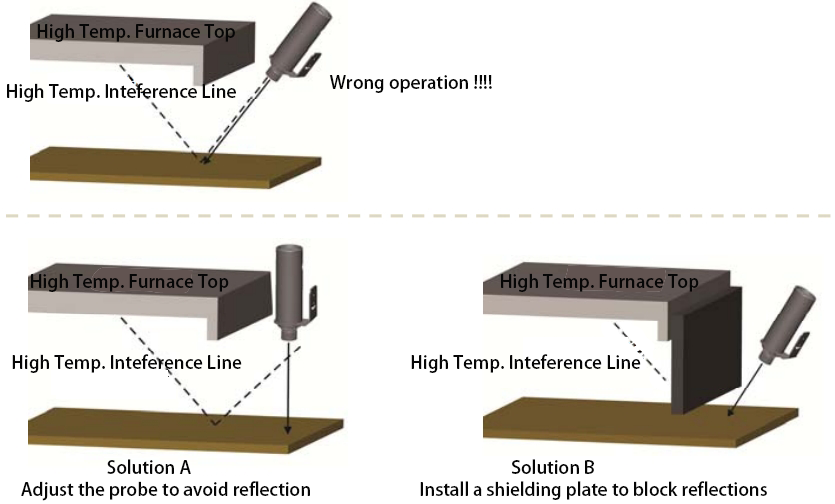

적절한 정렬 방향을 선택하면 다른 열원으로부터 발생하는 반사를 방지할 수 있습니다.

강한 조명 환경에서의 사용

측정 대상에 직접 강한 빛이 노출되면, 목표물이 가열되지 않았더라도 온도 측정의 정확도에 영향을 미쳐 온도 측정값이 하한값 근처에서 변동할 수 있습니다.

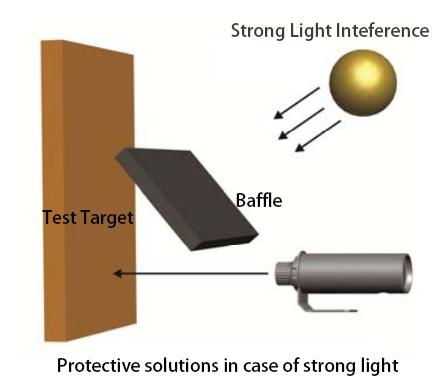

따라서, 직접적인 강한 빛이나 배경 조명을 차단할 수 있도록 차광막(shield)을 사용해야 합니다.

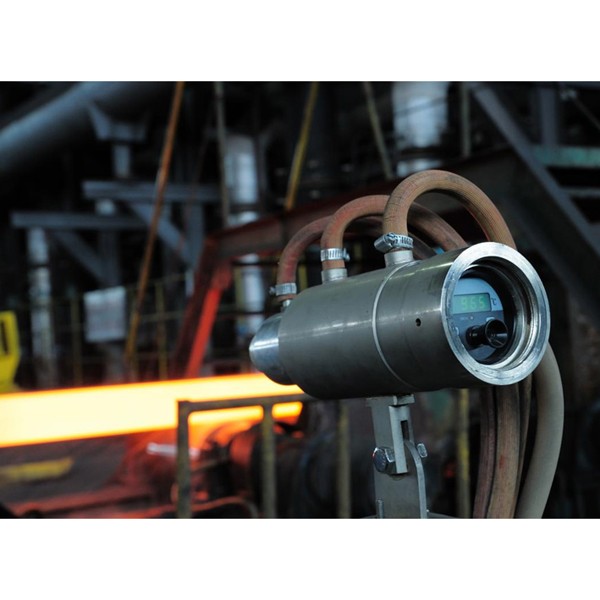

고온 환경에서의 사용

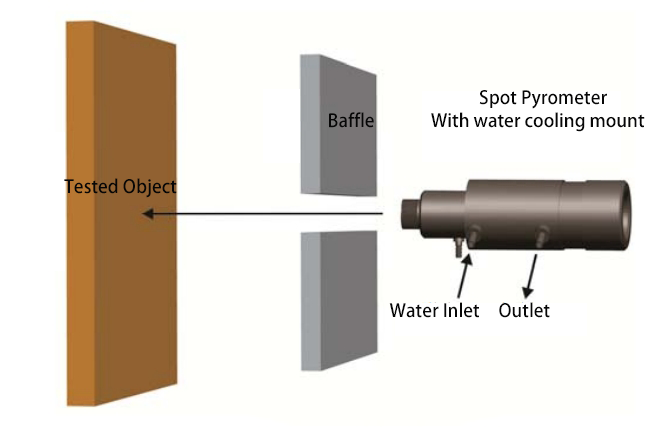

고온 환경에서는 반수냉 또는 전수냉 슬리브를 선택해야 합니다.
주변 온도 표시가 60℃ 이하인지 확인하십시오.
만약 주변 온도가 여전히 높다면, 렌즈 전면 1~2cm 거리에서 지름 30개의 구멍이 뚫린 반사 금속판 차폐막을 추가하여 고온 복사열이 프로브 하우징에 도달하는 것을 차단할 수 있습니다.
또한, 금속판 차폐막을 다른 금속체에 연결하여 방열 효과를 더욱 향상시킬 수 있습니다.

연기 및 먼지가 많은 환경에서의 사용

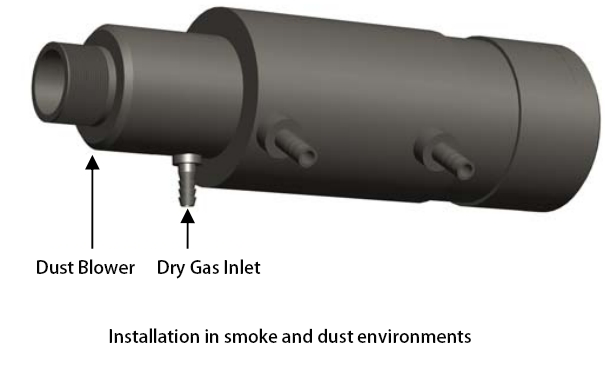

연기 및 먼지가 많은 환경에서는 **먼지 제거용 블로워(Dust Blower)**를 사용해야 합니다.
깨끗한 가스를 유입시켜 렌즈가 먼지에 오염되는 것을 방지할 수 있습니다.

전기 설치(Electric Installation)

전원 공급(Power Supply)

센서 헤드의 전원 공급은 DC 18-24V 정전압 전원 공급 장치를 사용해야 합니다.
부적절한 전원 공급 장치를 사용할 경우, 장비가 손상될 수 있습니다.

최적의 측정 결과를 얻으려면 리플(ripple)이 적은 아날로그 정전압 전원을 사용하는 것이 좋습니다.
대부분의 스위칭 전원 공급 장치는 아날로그 전원보다 리플과 노이즈가 크므로 주의해야 합니다.

또한, 전원 공급 장치는 센서 헤드에서 60m 이상 떨어진 위치에 설치할 수 없습니다.
사용자는 제조업체에서 제공하는 전원 공급 옵션을 선택할 수 있습니다.

아날로그 출력 (4-20mA)

BL612는 PLC, 조절기(regulator), 디지털 디스플레이 기기와 같은 인터페이스를 지원하는 장치에 연결하여 사용할 수 있습니다.
또한, 장거리 신호 전송에도 적합합니다.

BL612에는 **출력 신호 단선 경보 기능(Output Signal Disconnection Alarm Function)**이 내장되어 있습니다.

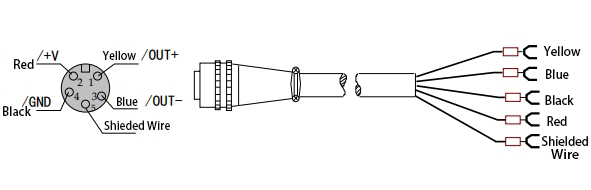

출력 신호(OUT+ 및 OUT-)가 원격 장비와 올바르게 연결되지 않았거나 단선된 경우, BREAK 표시등이 켜집니다.
정상적으로 연결되었을 경우, BREAK 표시등이 꺼집니다.

수신 단의 부하 저항은 ≤ 500Ω이어야 합니다.

사용자의 장비가 전류 입력을 필요로 하는 경우: 신호 라인을 직접 연결합니다.
원격 장비가 1-5V 입력을 필요로 하는 경우: 신호 입력 단자의 + 및 - 터미널에 정확도 0.1%의 250Ω 또는 500Ω 정밀 저항을 병렬로 연결해야 합니다.

· 제품 사양

사양 (SPECIFICATION)

온도 범위: 100°C ~ 3000°C
스펙트럼 범위: 1.6μm, 2.3μm
광학 해상도: 180:1, 300:1
시스템 정확도: 풀 스케일의 ±0.5%
반복 정확도: 풀 스케일의 ±0.2%
온도 해상도: 1°C (디지털 출력 시 0.1°C)
응답 시간: 5ms ~ 50ms
방사율(Emissivity): 0.10 ~ 1.30 (0.01 단위로 조정 가능)
초점 거리: 500mm ~ ∞
조준 방식: 렌즈 조준 방식(Through-the-lens sighting)
신호 처리: 피크 홀드, 밸리 홀드, 평균값, 임계값 기반 트리거 값
환경 등급: IP65
주변 온도: 0°C ~ 60°C
냉각수 사용 시 작동 온도: 5°C ~ 175°C
보관 온도: -45°C ~ 85°C
상대 습도: 10%RH ~ 80%RH (결로 없음)
출력 / 아날로그: 4-20mA, 0-20mA
전원 공급: DC 18V ~ 24V
소비 전력: 최대 150mA
통신 방식: RS485 (옵션)
크기: 직경 60mm, 길이 210mm
무게: 600g (수냉 마운팅 포함 시 1.7kg)

구성품 (SCOPE OF DELIVERY)

BL612 점형 온도계
DC 24V 전원 공급 장치
5m 전원 및 신호 출력 케이블

옵션 액세서리 및 서비스 (OPTIONAL ACCESSORIES AND SERVICE)

ISO17025 인증 보정 (SN: CAL-612)
수냉 마운팅
먼지 제거용 블로워 마운팅
조절 가능한 고정 설치 브래킷
삼각대 거치대
맞춤형 이색 측정 모드 또는 광섬유 모드

ORDERING MODEL NUMBER

Model #	Color	Range	D:S	Spectral
BL612-800C-180-23	one	100 ~ 800C	180:1	2.30 um
BL612-1200C-180-16	one	300 ~ 1200C	180:1	1.60 um
BL612-2000C-180-16	one	600 ~ 2000C	180:1	1.60 um
BL612-1800C-120-23	one	100 ~ 1800C	120:1	2.30 um
BL612-2000C-300-16	one	300 ~ 2000C	200:1	1.60 um
BL612-3000C-300-16	one	400 ~ 3000C	200:1	1.60 um
