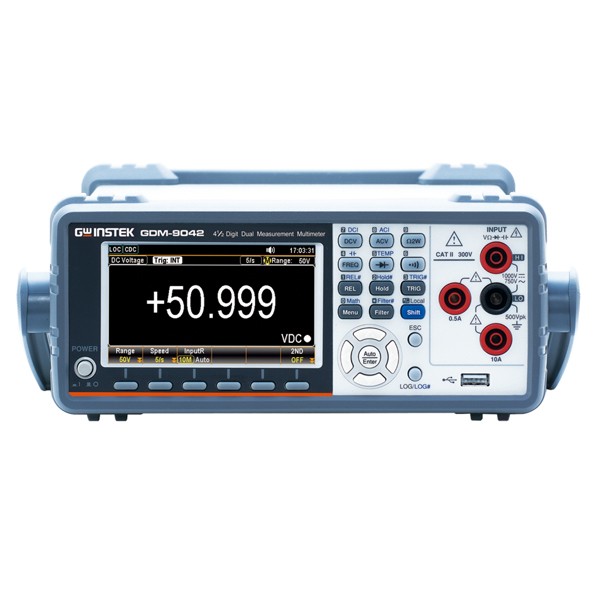

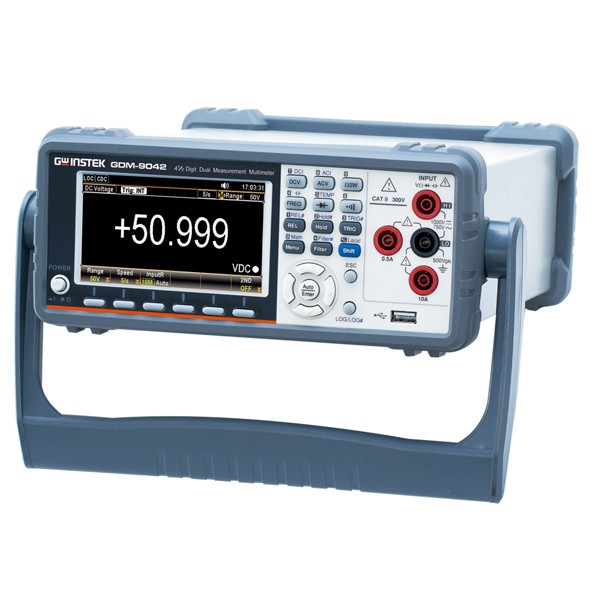

GDM-9042 & GDM-9041 듀얼 측정 벤치형 멀티미터 요약정보 및 구매

MODEL : GDM-904X 시리즈

제품문의

위시리스트 0 찜하기

브랜드	GWINSTEK
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

특징

> 50,000 카운트

> 4.3인치 TFT 그래픽 LCD

> DC 전압 기본 정확도: ±0.02%

> A.I. 측정 기능으로 전압, 저항, 다이오드, 연속성 테스트를 자동으로 인식하고 측정 (수동 선택 불필요)

> 11가지 측정 기능: DC 전압, AC 전압, DC 전류, AC 전류, 2선식 저항, 주파수, 주기, 다이오드, 연속성, 정전용량, 온도

> True RMS 측정 (AC, AC+DC)

> 듀얼 측정 기능으로 두 가지 항목을 동시에 측정 가능

> 최대/최소값, 상대값(REL), MX+B, 역수(1/X), 기준 대비 백분율(Ref%), 비교(Compare), 고정(Hold), dB, dBm 기능

> 표준 인터페이스: USB 디바이스 (USBCDC 및 USBTMC 지원)

> 온도 측정 기능 (GDM-9042 전용)

> USB 저장 기능을 통한 데이터 수집 (GDM-9042 전용)

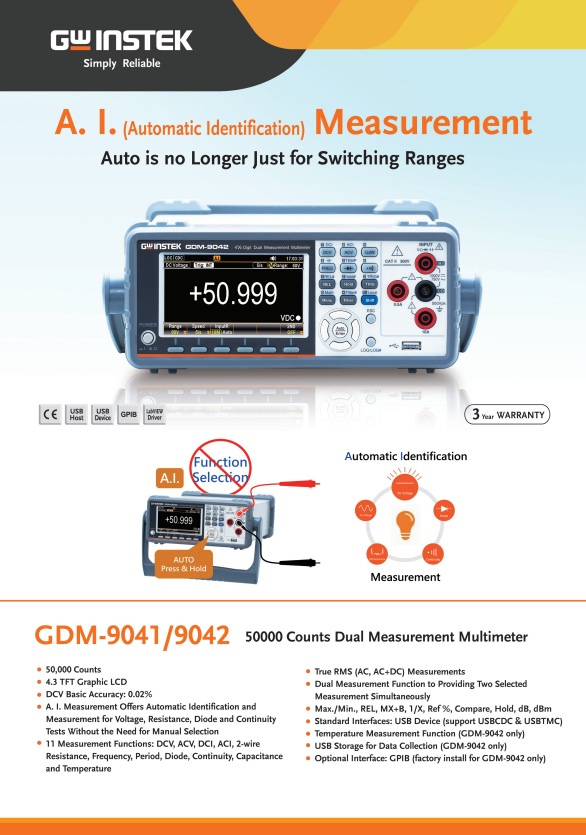

A.I. (자동 인식) 측정 기능

이제 AUTO는 단순한 측정 범위 전환 기능을 넘어섭니다.

GW Instek은 새로운 듀얼 측정 멀티미터인 GDM-904x 시리즈(GDM-9041 및 GDM-9042)를 출시하여 기존 GDM-834x 시리즈를 대체합니다. 이 시리즈는 50,000 카운트, LCD 디스플레이, 0.02% DC 전압 기본 정확도, 자동 인식(A.I.) 측정 기능, 그리고 USB 프로토콜 커넥터를 탑재하여, 사용자가 보다 정밀한 측정, 명확한 데이터 확인, 매끄러운 측정 경험, 그리고 PC 연결의 편리함을 누릴 수 있도록 설계되었습니다.

GDM-904x 시리즈는 일반 멀티미터에서 제공하는 기본적인 측정 항목은 물론, 정전용량과 온도 측정 기능도 지원합니다. 특히 A.I. 자동 인식 측정 기능을 통해 측정 신호를 자동으로 인식하고 측정 항목을 자동으로 전환하여 수동 설정 없이도 측정을 수행할 수 있습니다. 또한 이 시리즈는 제조 공정 테스트, 교육 실험, 시험 설비 등 다양한 분야의 측정 요구를 충족시키기 위해 다양한 수학 함수 기능도 제공합니다.

데이터 저장 및 호출 측면에서도 GDM-904x 시리즈는 두 가지 방법을 지원합니다. 첫 번째는 USB 플래시 드라이브 저장 기능으로, 컴퓨터 연결 없이 독립적으로 작동합니다. 두 번째는 자동 측정 시스템 사용자들을 위한 USB 인터페이스(USBCDC 및 USBTMC 지원) 및 공장 설치형 옵션 GPIB 인터페이스를 통해 데이터를 손쉽게 저장하고 불러올 수 있습니다.

자동 인식(A.I.) 측정

A.I. (자동 인식) 측정 기능은 전압, 저항, 다이오드, 연속성 테스트에 대해 수동 설정 없이 자동으로 적절한 측정 항목을 선택하여 보다 매끄러운 측정 경험을 제공합니다.

특징

> 50,000 카운트

> 4.3인치 TFT 그래픽 LCD

> DC 전압 기본 정확도: ±0.02%

> A.I. 측정 기능으로 전압, 저항, 다이오드, 연속성 테스트를 자동으로 인식하고 측정 (수동 선택 불필요)

> 11가지 측정 기능: DC 전압, AC 전압, DC 전류, AC 전류, 2선식 저항, 주파수, 주기, 다이오드, 연속성, 정전용량, 온도

> True RMS 측정 (AC, AC+DC)

> 듀얼 측정 기능으로 두 가지 항목을 동시에 측정 가능

> 최대/최소값, 상대값(REL), MX+B, 역수(1/X), 기준 대비 백분율(Ref%), 비교(Compare), 고정(Hold), dB, dBm 기능

> 표준 인터페이스: USB 디바이스 (USBCDC 및 USBTMC 지원)

> 온도 측정 기능 (GDM-9042 전용)

> USB 저장 기능을 통한 데이터 수집 (GDM-9042 전용)

A.I. (자동 인식) 측정 기능

이제 AUTO는 단순한 측정 범위 전환 기능을 넘어섭니다.

자동 인식(A.I.) 측정

· 제품 사양

본 사양은 GDM-904X 시리즈가 전원이 켜진 상태로 최소 30분 이상 경과하고, 주변 온도가 +18°C ~ +28°C 범위일 때 적용됩니다.

기능	측정범위 (*2)	분해능	입력 저항	정확도(*1) 1년(23 °C ± 5 °C)
DC 전압	500.00 mV	10 μV	10 MΩ or > 10 GΩ	0.02 + 4
	5.0000 V	100 μV	10 MΩ or > 10 GΩ	0.02 + 4
	50.000 V	1 mV	11.1 MΩ	0.02 + 4
	500.00 V	10 mV	10.1 MΩ	0.02 + 4
	1000.0 V	100 mV	10 MΩ	0.02 + 4
저항	500.00 Ω	10 mΩ	1 mA	0.10 + 5 (*3)
	5.0000 kΩ	100 mΩ	1 mA	0.10 + 3 (*3)
	50.000 kΩ	1 Ω	100 μA	0.10 + 3
	500.00 kΩ	10 Ω	10 μA	0.10 + 3
	5.0000 MΩ	100 Ω	1 μA	0.10 + 3
	100.00 MΩ	10 kΩ	500 nA // 10 MΩ	≤ 50 MΩ: 0.30 + 3
	100.00 MΩ	10 kΩ	500 nA // 10 MΩ	> 50 MΩ: 1.75 + 3
DC 전류	500.00 μA	10 nA	0.06 V max.	0.05 + 5
	5.0000 mA	100 nA	0.6 V max.	0.05 + 4
	50.000 mA	1 μA	0.14 V max.	0.05 + 4
	500.00 m A	10 μA	1.4 V max.	0.10 + 4
	5.0000 A	100 μA	0.5 V max.	0.25 + 5
	10.000 A	1 mA	0.8 V max.	0.25 + 5
연속성	5000.0 Ω	100 mΩ	1 mA	0.10 + 5
다이오드 테스트	5.0000 V	100 μV	1 mA	0.05 + 5
정전용량	5.000 nF: 0.5 nF to 1 nF	0.001 nF	10 μA	2.00 + 20
	5.000 nF: 1 nF to 5 nF	0.001 nF	10 μA	2.00 + 10
	50.00 nF: 5 nF to 10 nF	0.01 nF	10 μA	2.00 + 30
	50.00 nF: 10 nF to 50 nF	0.01 nF	10 μA	2.00 + 10
	500.0 nF	0.1 nF	100 μA	2.00 + 4
	5.000 μF	1 nF	0.5 mA	2.00 + 4
	50.00 μF	10 nF	1 mA	2.00 + 4
True RMS 전압 (AC 또는 AC+DC) (4/5/*6)	500.00 mV	10 μV	30 Hz to 50 Hz	1.00 + 40
			50 Hz to 10 kHz	0.50 + 40
			10 kHz to 30 kHz	2.00 + 60
			30 kHz to 100 kHz	3.00 + 120
	5.0000 V	100 μV	30 Hz to 50 Hz	1.00 + 20
			50 Hz to 10 kHz	0.35 + 15
			10 kHz to 30 kHz	1.00 + 20
			30 kHz to 100 kHz	3.00 + 50
	50.000 V	1 mV	30 Hz to 50 Hz	1.00 + 20
			50 Hz to 10 kHz	0.35 + 15
			10 kHz to 30 kHz	1.00 + 20
			30 kHz to 100 kHz	3.00 + 50
	500.00 V	10 mV	30 Hz to 50 Hz	------
			50 Hz to 10 kHz	0.50 + 15
			10 kHz to 30 kHz	1.00 + 20
			30 kHz to 100 kHz	3.00 + 50
	750.0 V	100 mV	30 Hz to 50 Hz	------
			50 Hz to 10 kHz	0.50 + 15
			10 kHz to 30 kHz	------
			30 kHz to 100 kHz	------
True RMS 전류 (AC 또는 AC+DC) (4/5/*6)	500.00 μA	10 nA	30 Hz to 50 Hz	1.50 + 50
			50 Hz to 2 kHz	0.50 + 40
			2 kHz to 5 kHz	1.50 + 50
			5 kHz to 20 kHz	3.00 + 75
	5.0000 mA	100 nA	30 Hz to 50 Hz	1.50 + 40
			50 Hz to 2 kHz	0.50 + 20
			2 kHz to 5 kHz	1.50 + 40
			5 kHz to 20 kHz	3.00 + 60
	50.000 mA	1 μA	30 Hz to 50 Hz	1.50 + 40
			50 Hz to 2 kHz	0.50 + 20
			2 kHz to 5 kHz	1.50 + 40
			5 kHz to 20 kHz	3.00 + 60
	500.00 mA	10 μA	30 Hz to 50 Hz	1.50 + 40
			50 Hz to 2 kHz	0.50 + 20
			2 kHz to 5 kHz	1.50 + 40
			5 kHz to 20 kHz	3.00 + 60
	5.0000 A	100 μA	30 Hz to 50 Hz	2.00 + 40
	5.0000 A	100 μA	50 Hz to 2 kHz	0.50 + 30
	10.000 A	1 mA	30Hz to 50 Hz	2.00 + 40
	10.000 A	1 mA	50 Hz to 2 kHz	0.50 + 30
주파수	10 Hz to 500 Hz	------	------	0.01 + 5
	500 Hz to 500 kHz			0.01 + 3
	500 kHz to 1 MHz			0.01 + 5
온도 (*7) 열전대	-200 °C to +300 °C	0.1 °C	J / T / K	2 °C (typical)
디스플레이	4.3인치 TFT 그래픽 LCD

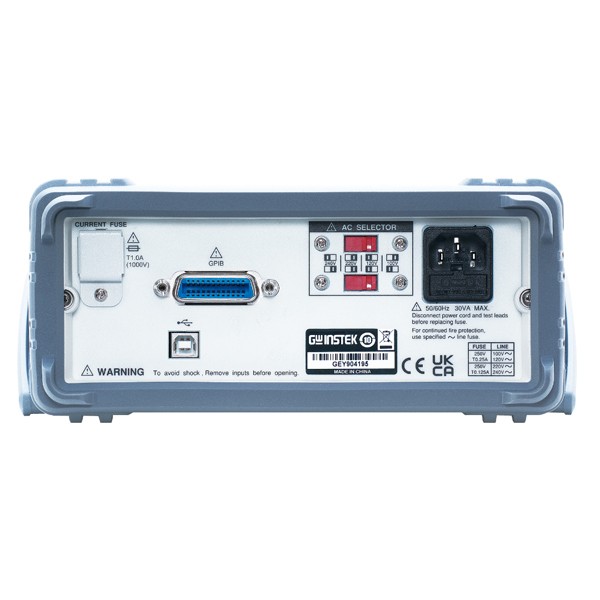

인터페이스	USB 디바이스, USB 호스트 (GDM-9042 전용), GPIB (옵션, GDM-9042 전용)
전원	AC 100 V / 120 V / 220 V / 240 V ±10%, 50 Hz / 60 Hz / 최대소비전력: 30 VA
크기(WxHxD)	268 mm × 107 mm × 302 mm
무게	옵션제외시약 3.2 kg

1. 정확도는 ±(읽은 값의 % + 자릿수)로 표시됩니다.

2. 모든 범위에서 2% 오버레인지가 허용되며, 10 A 범위는 20% 오버레인지가 허용됩니다.

3. REL(상대값) 기능이 활성화된 상태입니다.

4. AC+DC 측정은 AC 커플링 방식으로 동작합니다.

5. AC+DC 정확도는 AC 정확도에 자릿수 10을 추가한 수준입니다.

6. AC 특성은 측정 범위의 5%를 초과하는 정현파 입력에 대해 적용됩니다.

7. 해당 기능은 GDM-9042 전용이며, 사양에는 프로브의 정확도가 포함되지 않습니다.

· 제품 구성

기본 구성품

안전 안내문 x1

전원 코드 x1

테스트 리드 GTL-207A x1

선택 액세서리

GTL-205A : K타입 열전대 포함 온도 프로브 어댑터 (약 1000mm)

GTL-246 : USB 케이블, A-B 타입 (약 1200mm)

GTL-248 : GPIB 케이블 (약 2000mm)

GDM-TL1 : 범용 DMM용 테스트 리드 세트

GSC-014 : 디지털 멀티미터용 소프트 캐링 케이스

GRA-422 : 랙 마운트 키트 (19인치 2U)

GRA-454 : 랙 마운트 키트 (19인치 2U, 1대 또는 2대 장착 가능)
