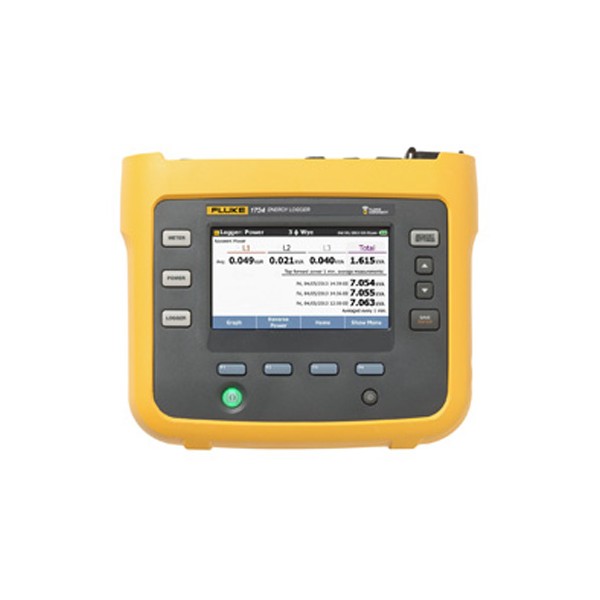

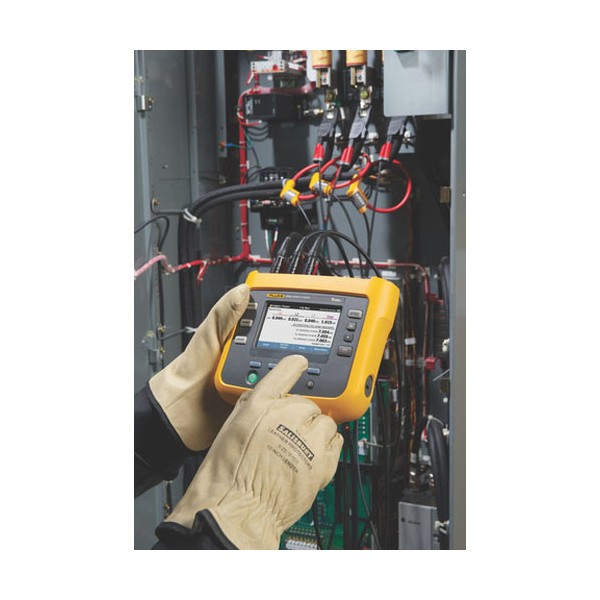

사양

정확도

매개변수

범위

분해능

기준 조건에서 고유 정확도(판독값의 % + 전체 스케일의 %)

전압

1000V

0.1V

±(0.2% + 0.01%)

전류: 직접 입력

i17xx-flex 1500 12"

150A

0.1A

±(1% + 0.02%)

1500A

1A

±(1% + 0.02%)

i17xx-flex 3000 24"

300A

1A

±(1% + 0.03%)

3000A

10A

±(1% + 0.03%)

i17xx-flex 6000 36"

600A

1A

±(1.5% + 0.03%)

6000A

10A

±(1.5% + 0.03%)

i40s-EL clamp

4A

1mA

±(0.7% + 0.02%)

40A

10mA

±(0.7% + 0.02%)

주파수

42.5Hz-69Hz

0.01Hz

±(0.1%)

보조 입력

±10V dc

0.1mV

±(0.2% + 0.02%)

전압 최소/최대

1000V

0.1V

±(1% + 0.1%)

전류 최소/최대

액세서리에 의해 정의됨

액세서리에 의해 정의됨

±(5% + 0.2%)

전압의 THD

1000%

0.1%

±0.5

전류의 THD

1000%

0.1%

±0.5

고유 불확도 ±(판독값의 % + 범위의 %)¹

매개변수

영향 수량

iFlex1500-12

iFlex3000-24

iFlex6000-36

i40S-EL

150A / 1500A

300A / 3000A

600A / 6000A

4A / 40A

유효 전력 P

PF ≥ 0.99

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

유효 에너지 E_a

PF ≥ 0.99

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

피상 전력 S

0 ≤ PF ≤ 1

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

피상 에너지 E_ap

0 ≤ PF ≤ 1

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

무효 전력 Q

0 ≤ PF ≤ 1

측정된 피상 전력의 2.5%

무효 에너지 E_r

0 ≤ PF ≤ 1

측정된 피상 전력의 2.5%

역률(PF)

-

±0.025

변위 역률

-

±0.025

DBF/cosϕ

-

±0.025

범위의 추가 불확도(%)¹

V _P-N>250V

0.015%

0.0225%

0.0225%

0.015%

¹범위 = 1000 V x Irange
기준 조건:

환경: 23°C ±5°C, 최소 장치 작동 시간 30분, 외부 전자기장 없음, RH <65%

입력 조건: CosΦ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10%.

전류 및 전원 사양: 입력 전압 1상: 120V/230V 또는 3상 wye/델타: 230V/400V 입력 전류: I > Irange의 10%

중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체

온도 계수: 0.1 x 28°C 초과 또는 18°C 미만의 각 섭씨 온도에 대해 지정된 정확도 추가

전기 사양

전원공급장치

전압 범위

측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V

표준 전원 코드 사용 시 100V-240V(IEC 60320 C7)

전력 소비량

최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA)

효율성

≥ 68.2%(에너지 효율성 규정에 따름)

최대 무부하 소비량

< 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당)

메인 상용 주파수

50/60Hz ±15%

배터리

리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음

배터리 사용 시 작동 시간

표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간

충전 시간

< 6시간

데이터 획득

분해능

16비트 동기 샘플링

샘플링 주파수

50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨

입력 신호 주파수

50/60Hz(42.5-69Hz)

회로 유형

1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사)

데이터 저장소

내부 플래시 메모리(사용자가 교체할 수 없음)

메모리 크기

8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹

¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다.

기본 간격

측정되는 매개변수

전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지

평균 간격

사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분

평균값 시간 최소/최대값

전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨 Aux, 전력: 200ms

수요 간격(에너지 계측 모드)

측정되는 매개변수

에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용

간격

사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐

표준 준수

전원

IEEE 1459

인터페이스

USB-A

USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트
최대 전류: 120mA

WiFi

직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어

Bluetooth

Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(1734 또는 1732 업그레이드 옵션 필요)

USB-미니

PC에 대한 데이터 다운로드 장치

전압 입력

입력 수

4(3상 및 중성)

최대 입력 전압

1000Vrms, CF 1.7

입력 임피던스

10MΩ

대역폭(-3dB)

42.5Hz~3.5kHz

배율

1:1, 가변

측정 범주

1000V CAT III/600V CAT IV

전류 입력

입력 수

3, 부착된 센서에 대해 모드가 자동으로 선택됨

입력 전압

클램프 입력: 500mVrms/50mVrms, CF 2.8

로고우스키(Rogowski) 코일 입력

150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위)

범위

1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시)

3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시)

6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시)

40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시)

대역폭(-3dB)

42.5Hz~3.5kHz

배율

1:1, 가변

보조 입력

입력 수

="2"

입력 범위

0~±10V DC, 1회 판독/초

배율(2014년 사용 가능)

형식: mx + b(게인 및 오프셋) 사용자 구성 가능

표시되는 단위(2014년 사용 가능)

사용자 구성 가능(7자, 예: °C, psi 또는 m/s)

무선 연결

입력 수

="2"

지원되는 모듈

Fluke Connect® 3000 시리즈

수집

1회 판독/초

환경적 사양

작동 온도

-10°C~+50°C(14°F~122°F)

보관 온도

-20°C~+60°C(-4°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F)

작동 습도

10°C-30°C(50°F-86°F) 95% RH

30°C-40°C(86°F-104°F) 75% RH

40°C-50°C(104°F-122°F) 45% RH

작동 고도

2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세)

보관 고도

12,000m

인클로저

IP50(EN60529에 따름)

진동

MIL-T-28800E, 유형 3, 클래스 III, 스타일 B

안전

IEC 61010-1

IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2

전압 단자: 과전압 범주 IV, 오염 등급 2

IEC 61010-2-031: CAT IV 600V / CAT III 1000V

전자기 호환성

EN 61326-1: 산업용 CISPR 11: Group 1, Class A

Korea(KCC): Class A 장비(산업용 방송 및 통신 장비)

USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다.

온도 계수

0.1 x 정확도 사양/°C

일반 사양

컬러 LCD 디스플레이

4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널

보증

기기 및 전원공급장치: 2년(배터리 미포함)

액세서리: 1년

교정 주기: 2년

크기

기기: 19.8 x 16.7 x 5.5cm(7.8 x 6.6 x 2.2인치)

전원 공급 장치: 13.0 x 13.0 x 4.5cm(5.1 x 5.1 x 1.8인치)

장비(전원 공급 장치 연결 시): 19.8 x 16.7 x 9cm(7.8 x 6.6 x 3.5인치)

중량

장비: 1.1kg(2.5lb)

전원공급장치: 400g(0.9lb)

무단 변경 방지

Kensington 잠금 장치 슬롯

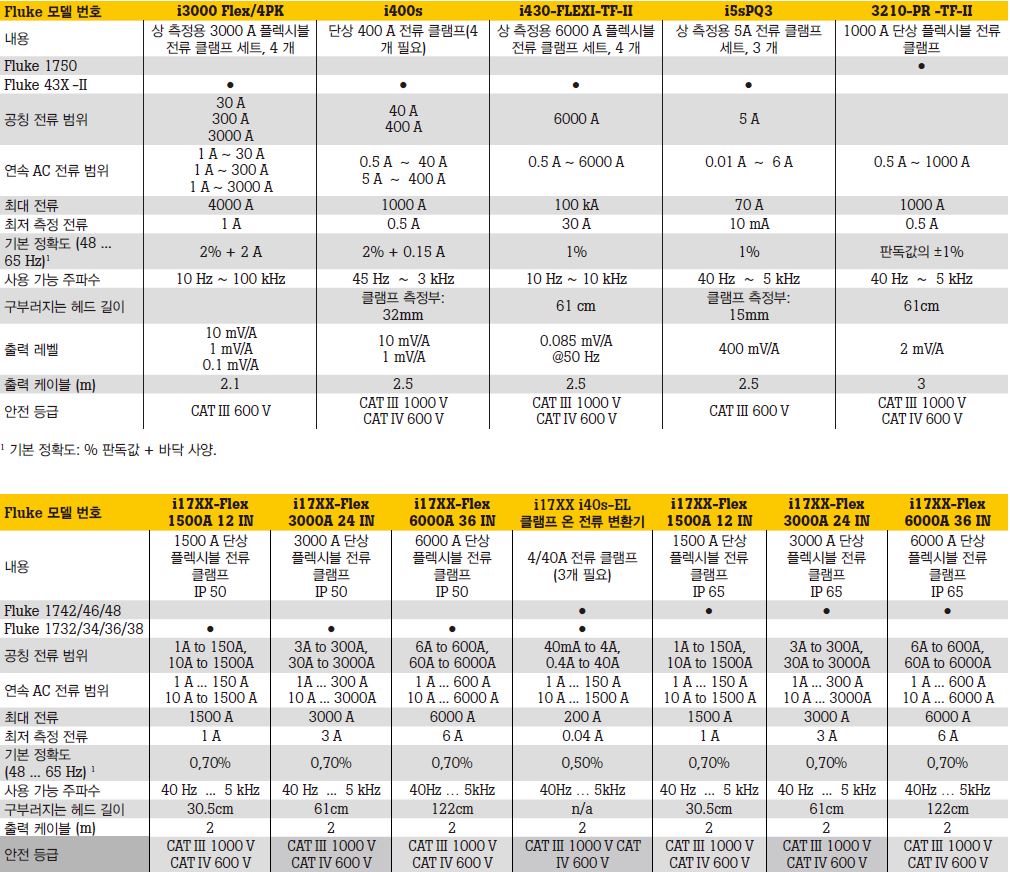

i17xx-flex 1500 12인치 Flexible Current Probe 사양

측정 범위

1~150A ac/10~1500A ac

비파괴 전류

100kA(50/60Hz)

기준 조건에서의 고유 오차

판독값의 ±0.7%

정확도 173x + iFlex

±(판독값의 1% + 범위의 0.02%)

작동 온도 범위에 대한 온도 계수

판독값의 0.05%/°C 판독값의 0.09%/°F

작동 전압

1000V CAT III, 600V CAT IV

프로브 케이블 길이

305mm(12in)

프로브 케이블 직경

7.5mm(0.3in)

최소 곡률 반경

38mm(1.5in)

출력 케이블 길이

2m(6.6ft)

중량

115g

프로브 케이블 소재

TPR

결합 소재

POM + ABS/PC

출력 케이블

TPR/PVC

작동 온도

80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F)

온도, 비작동

-40°C-+80 °C(-40°F-176°F)

상대 습도, 작동

15%-85% 비응축

IP 등급

IEC 60529:IP50

보증

1년

*기준 조건:

환경: 23°C ±5°C, 외부 전자기장 없음, RH 65%

중심 위치의 주회로 도체
