전기 사양

접지에 대한 최대 전압

1000V

배터리 유형

AA 알카라인 IEC/EN LR6(4개)

배터리 수명

15시간 이상*

* 접지 저항 측정 모드에서 백라이트를 끄고 RF 모드를 끈 상태

주파수 범위

40Hz ~ 1kHz

IP 등급

IEC/EN 60529: IP30(측정턱 닫힘)

LCD

디지털 판독값

9999 카운트

리프레쉬 주기

4/초

작동 온도

-10°C~+50°C

보관 온도

-20 °C ~ + 60 °C

작동 습도

비응축(<10 °C)(< 50 °F)

≤90% RH(10°C ~ 30°C [50°F ~ 86°F])

≤75% RH(30 °C ~ 40 °C [86 °F ~ 104 °F])

≤45% RH(40 °C ~ 50 °C [104 °F ~ 122 °F])

(비응축)

작동 고도

2000m (6,561피트)

보관 고도

12,000m(39,370피트)

기준 온도

23°C ± 5°C(73°F ± 9°F)

온도 계수

0.15% x (지정된 정확도)/°C(18°C 미만 또는 28°C 초과[64.4°F 미만 또는 82.4°F 초과])

과부하 표시

OL

데이터 로깅 용량

최소 32,760개 측정값

데이터 로깅 간격

1초 ~ 59분 59초

표준 루프 저항과 함께 판독값 제원 표시

입력(Ω)

최소

최대

0.474

0.417

0.531

0.5

0.443

0.558

>"10"

9.55

10.45

>"100"

>"96"

>"104"

안전

일반

IEC/EN 61010-1: 공해 지수 2 IEC/EN 61557-1

측정

IEC/EN 61010-2-032: CAT IV 600V / CAT III 1000V

누설 전류 측정을 위한 전류 클램프

IEC/EN 61557-13: Class 2, ≤30 A/m

접지 저항

IEC/EN 61557-5

보호 측정의 효율성

IEC/EN 61557-16

전자기 호환성(EMC)

국제

IEC/EN 61326-1: 휴대용 전자기 환경

CISPR 11: Group 1, Class B, IEC/EN 61326-2-2

대한민국(KCC)

Class A 장비(산업용 방송/통신 장비)

미국(FCC)

47 CFR 15 subpart B. 이 제품은 15.103항에 따라 예외 장치로 간주됩니다.

무선 라디오

주파수 범위

2412MHz ~ 2462MHz

출력 전압

< 10 mW

라디오 주파수 인증

FCC ID:T68-FBLE IC:6627A-FBLE

일반 사양

도체 크기

약 40mm(1.57인치)

크기(L x W x H)

283 x 105 x 48mm(11.1 x 4.1 x 1.9인치)

중량

880g(31oz)

보증

1년

접지 루프 저항

범위

정확도 ^="1"  ± (판독값% + Ω)

0.025Ω~0.249Ω

1.5% + 0.02Ω

0.250Ω~0.999Ω

1.5% + 0.05Ω

1.000Ω~9.999Ω

1.5% + 0.10Ω

10.00Ω~49.99Ω

1.5% + 0.30Ω

50.00Ω~99.99Ω

1.5% + 0.50Ω

100.0Ω~199.9Ω

3.0% + 1.0Ω

200.0Ω~399.9Ω

5.0% + 5.0Ω

400Ω~599Ω

10.0% + 10Ω

600Ω~1500Ω

20.00%

^="1"  인덕턴스 없이, 도체를 중앙에 맞추고 측정턱과 수직인 상태에서 루프 저항

접지 누설 전류 mA

자동 범위 50/60Hz, True-RMS, 파고율 CF ≤3

범위

분해능

정확도 ^="1"  ± (판독값% + mA)

0.200mA~3.999mA

1μA

2.0% + 0.05mA

4.00mA~39.99mA

10μA

2.0% + 0.03mA

40.0mA~399.9mA

100μA

2.0% + 0.3mA

0.400A~3.999A

1mA

2.0% + 3mA

4.00A~39.99A

10mA

2.0% + 30mA

^="1" 신호 주파수에 적용

  필터 꺼짐으로 설정 시 40Hz ~ 1kHz

  필터 켜짐으로 설정 시 40Hz ~ 70Hz

모델 이름

설명

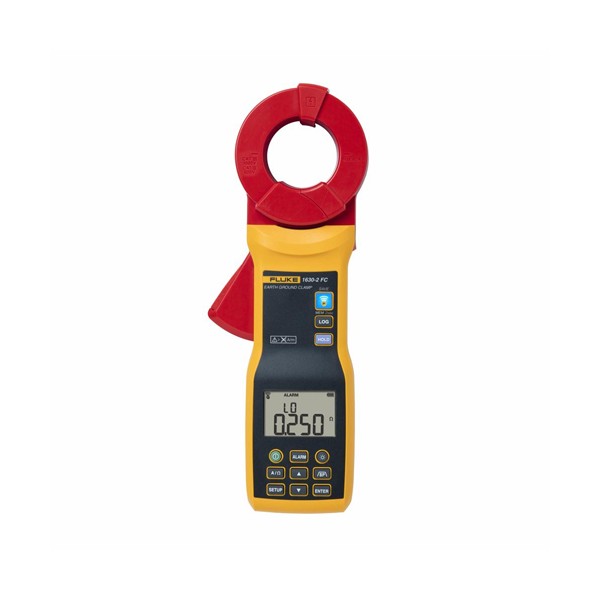

FLUKE-1630-2 FC

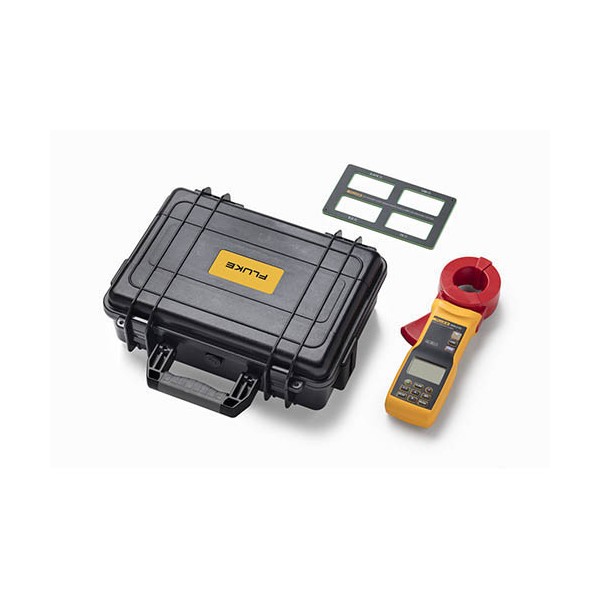

Includes

Earth Ground clamp

Hard case

Loop resistance standard

4 AA batteries

Safety information guide

Quick reference guide
