Micro-Bath 및 드라이 블록 교정기보다 2배 더 높은 정확도와 4배 더 많은 교정 처리량의 휴대용 교정 항온조

이제 공정 제조 전문가를 염두에 두고 설계된 휴대용 교정 항온조가 나타났습니다. 제약, 생명공학, 식품 생산 분야의 공정 제조 플랜트에서는 정기적으로 교정이 필요한 다양한 위생 온도 센서를 사용하고 있습니다. 온도 센서 교정 시에는 생산을 중단해야 합니다. 따라서 교정 처리량이 높을수록 플랜트 가동 중단 시간이 단축됩니다. 몇십 분의 1°C가 제품을 손상시켜 수천 달러의 비용을 손해 보게 할 수 있는 사업 분야에서는 온도의 정확도가 품질 유지에 매우 중요합니다.

Fluke Calibration 6109A 및 7109A 휴대용 교정 항온조는 액체 항온조로서, 공정 산업 전문가는 이를 통해 동급의 다른 휴대용 항온조보다 2배 더 높은 정확도로 항온조당 4배 더 많은 위생 센서를 더 짧은 시간에 교정할 수 있습니다. 이러한 항온조는 마이크로 항온조보다 크며, ±0.1°C의 온도 디스플레이 정확도에서 최대 4개의 tri-clamp 타입 센서가 쉽게 들어갑니다. 플랜지가 작거나 플랜지가 아예 달려 있지 않은 위생 RTD의 경우 처리량이 더욱 높아집니다.

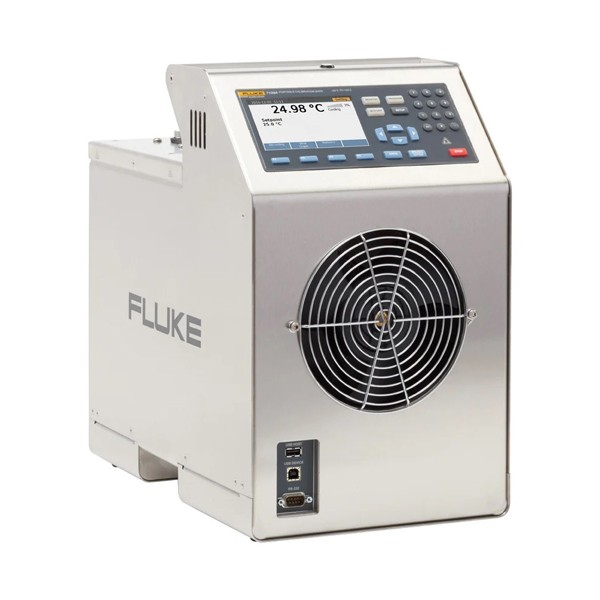

두 항온조 모델은 6109A가 35°C ~ 250°C, 7109A가 -25°C ~ 140°C로 넓은 온도 범위를 처리합니다. 각 모델은 외부 기준 프로브와의 연결이 가능한 공정 전자 장치가 포함된 “-P” 옵션 버전을 제공합니다.

 시설 관리자, 생산 엔지니어 및 교정 기술자를 비롯한 Clean 공정 업계에서 근무하는 전문가는 다양한 이유로 6109A 항온조와 7109A 항온조를 선호합니다.

U.S. FDA 및 ISO 클린룸 표준(예: 독한 세척액을 견디는 항온조의 스테인리스 스틸 케이스)을 충족해야 하는 시설 관리자를 예로 들어보겠습니다. 이들은 6109A 및 7109A를 사용해 플랜트 내 온도 센서의 정확도를 유지해 막대한 비용 손실로 이어지는 제품 일괄 손실 가능성을 줄일 수 있습니다.

또한 생산 엔지니어는 오차 범위를 벗어난 상태의 센서를 제어하도록 지원하는 항온조의 정확도를 높이 평가합니다. 게다가 클린룸 교정 처리를 위해 특별히 설계된 항온조를 사용하는 걸 선호합니다. 따라서 이제 더 이상 다른 응용 분야용으로 설계된 장비를 사용할 필요가 없습니다.

플랫폼, 좁은 공간 그리고 플랜트의 접근하기 힘든 기타 부분에 교정을 수행하는 교정 전문가는 6109A 및 7109A 항온조의 휴대성과 클린룸 호환성(즉, 쉽게 살균 가능하고 박테리아가 서식하지 못함)에 크게 만족합니다.

전 세계 Fluke Calibration 서비스 및 지원 부서에서는 고객이 6109A 및 7109A 항온조를 신뢰할 수 있도록 수년에 걸친 서비스를 제공합니다.

주요 특징

•동시에 최대 4개의 tri-clamp 타입 위생 센서 교정

•대부분의 공정 응용 분야를 아우르는 광범위한 온도 범위: ◦6109A: 35°C ~ 250°C

  ◦7109A: –25°C ~ 140°C

•±0.1°C의 우수한 디스플레이 정확도로, 중요한 응용 분야에 4:1의 테스트 불확도비(TUR) 제공

•위층 또는 좁은 통로로 쉽게 운반 가능

•독한 화학 살균제를 견디는 부식 방지 스테인리스 스틸 케이스

•손쉬운 사용 및 유지 보수

•전 세계 Fluke 지원 및 서비스

한 번에 더 많은 위생 센서를 정확하게 교정

6109A 및 7109A 항온조는 제약 분야의 생물 반응 장치(-10°C ~ 100°C), 화학 반응기(200°C), SIP(정치 멸균) 공정(122°C ~ 140°C), 고압 멸균(120°C ~ 135°C), 식품 저장 냉동기(-25°C), 식품 가공(0°C ~ 220°C) 등의 청정 공정 제조에 사용되는 대부분의 온도 센서 애플리케이션을 교정합니다.

탱크의 용량이 크므로(112mm2 탱크 입구 x 깊이 154mm) 위생 센서를 한 번에 최대 4개까지 담글 수 있습니다. 길이와 직경이 다양한 이상한 모양의 온도 센서 여러 개를 한 번에 교정해도 기준 온도계를 넣을 수 있는 공간이 남습니다. 고속 가열과 냉각이 가능해 항온조가 일정 온도에 도달해 안정화될 때까지 오랜 시간을 기다리지 않고 작업을 수행할 수 있습니다. 위생 센서 교정 처리량을 늘려 큰 비용이 초래되는 생산 중지 시간을 줄일 수 있습니다.

±0.1°C로 시스템 디스플레이 정확도가 우수합니다. 이 정확도가 교정 불확도, 안정성, 균일성, 반복성을 비롯한 모든 오차 원인을 처리합니다. NVLAP 승인 교정이 표준으로 포함되어 있습니다. Fluke Calibration의 높은 계측 표준 및 엄격한 사양 덕분에 확신을 갖고 6109A 및 7109A 휴대용 계측 항온조로 측정할 수 있습니다.

클린룸을 비롯해 거의 어디에나 가져갈 수 있는 휴대용 교정 항온조

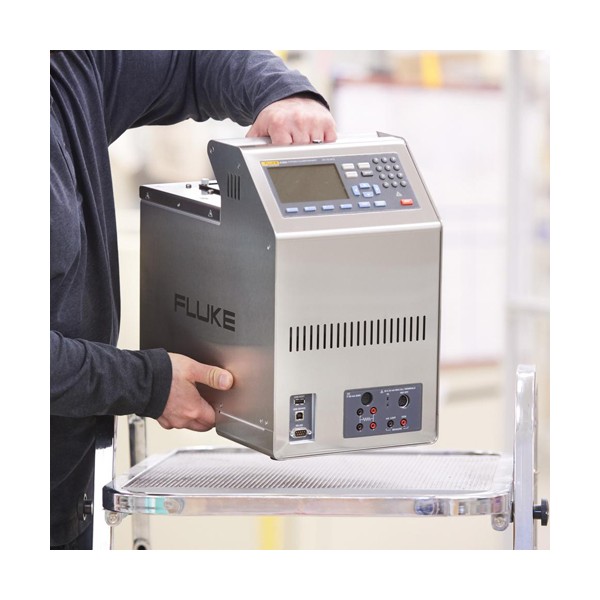

 6109A는 중량이 16킬로그램(35파운드), 7109A는 20킬로그램(44파운드)입니다. 각각 회전하지 않는 고정식 손잡이가 달려 있어 대부분의 사람들이 한 손으로 들어 운반할 수 있습니다. 작업 수행 시 계단 위/아래로 오르락 내리락 하거나, 좁은 통로를 지나거나, 접근하기 힘든 기타 환경에 있는 경우 한 손으로 운반 가능하다는 점이 도움이 됩니다. 각 항온조 하단에는 안으로 들어간 손잡이가 두 개 있어 선반에서 카트 또는 벤치탑으로 쉽게 이동할 수 있습니다. 밀봉된 뚜껑은 항온조 이동 시 유체가 쏟아지지 않도록 방지합니다.

스테인리스 스틸 케이스는 클린룸에서 사용하기 위해 장비를 멸균하는 데 사용되는 독한 화학물질에 잘 견딥니다. 데칼, 키패드, 바닥 부분에 사용된 합성 물질에는 박테리아가 서식하지 않습니다. 키패드는 청소 중 또는 제어할 수 없는 환경에서 손상되지 않도록 습기 유입 방지를 위해 밀봉되어 있습니다.

손쉬운 사용 및 유지 보수

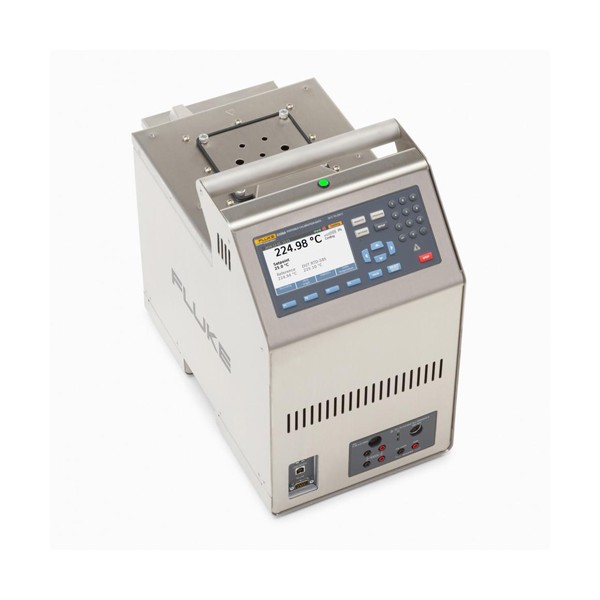

각 항온조에는 날짜와 시간, 항온조 유체 온도, 설정점 온도, 유체가 설정점에 도달한 경우 제어 표시기, 가열 상태를 나타내는 대형 컬러 디스플레이가 달려 있습니다. 항온조 유체가 설정점 온도에 도달해 측정을 시작할 준비가 되면 준비 표시기의 색상이 전방위적으로 황색에서 녹색으로 변해 조작자가 이를 알아챌 수 있습니다.

유체 온도가 60°C 이상이 되면 고온 경고 표시기가 켜져 조작자에게 항온조 유체 및 탱크 영역이 뜨거우므로 만지면 안 된다는 점을 알립니다.

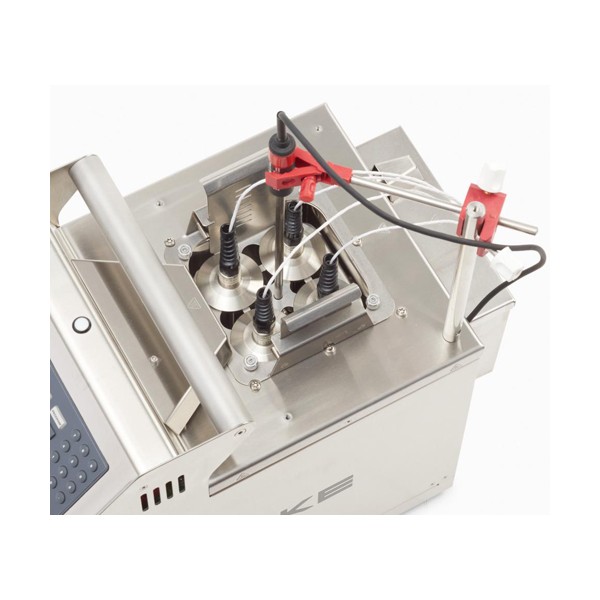

조절식 프로브 고정대는 교정 중 열려 있는 탱크 내에서 tri-clamp 타입 센서 4개를 단단히 고정합니다. 옵션 사항인 프로브 클램프 키트는 기준 프로브를 고정합니다.

유체가 쏟아지면 주위가 엉망이 되고 안전 위험이 발생할 수 있습니다. 6109A 및 7109A에는 overflow 튜브가 장착되어 넘친 항온조 유체를 옵션 사항인 overflow 용기로 보냅니다. 배출 튜브가 있어 교체 또는 운반 시 항온조 유체를 쉽게 빼낼 수 있습니다.

Fluke Calibration Micro-Bath를 보유하고 있습니다. 그런데 왜 6109A 또는 7109A 항온조가 필요한가요?

이미 Fluke Calibration Micro-Bath 또는 드라이 블록 교정기를 보유하고 계신다면 먼저 Fluke 제품을 구매해 주신 점에 감사드립니다! 현재 보유하고 계신 널리 사용되는 제품의 휴대성 및 안정성에 만족하고 계시길 바랍니다.

하지만 6109A 또는 7109A 항온조를 추가하면 좋은 몇 가지 이유가 있습니다.

•몇 십분의 1도에 불과한 오차도 제품을 손상시켜 막대한 손실을 볼 수 있습니다. 6109A 및 7109A 항온조는 Micro-Bath보다 정확도가 2배나 높아 이러한 위험을 줄입니다.

•6109A 및 7109A는 한 번에 tri-clamp 타입 센서를 1개 밖에 처리하지 못하는 일반 Micro-Bath보다 교정 처리량이 4배나 많습니다.

•박테리아가 서식할 수 없는 물질로 제조되었습니다. 스테인리스 스틸 패널과 탱크는 청소가 용이하고 부식되지 않아 클린룸에서 사용하기에 안성맞춤입니다.

현재 보유하고 계신 Fluke Calibration Micro-Bath를 향후 몇 년 동안 계속해서 사용하시길 바랍니다. 하지만 처리량, 정확도, 클린룸 사용 가능이라는 이점을 원하신다면 6109A 또는 7109A 항온조가 큰 도움이 될 것입니다.

전 세계 Fluke 지원 및 서비스

6109A 및 7109A는 까다로운 Fluke Calibration의 계측 사양을 충족하도록 설계되어 있어 Fluke에서 설명해 드린 대로 작동한다고 믿으셔도 됩니다. 도움이 필요하신가요? Fluke는 온라인 채팅, 이메일, 전화 및 당사의 서비스 조직을 통해 판매 전후로 세계 최고의 지원 서비스를 제공합니다. 여러분의 투자 가치가 현재와 미래에도 보전될 것이므로 안심하셔도 됩니다.  

요약 사양
