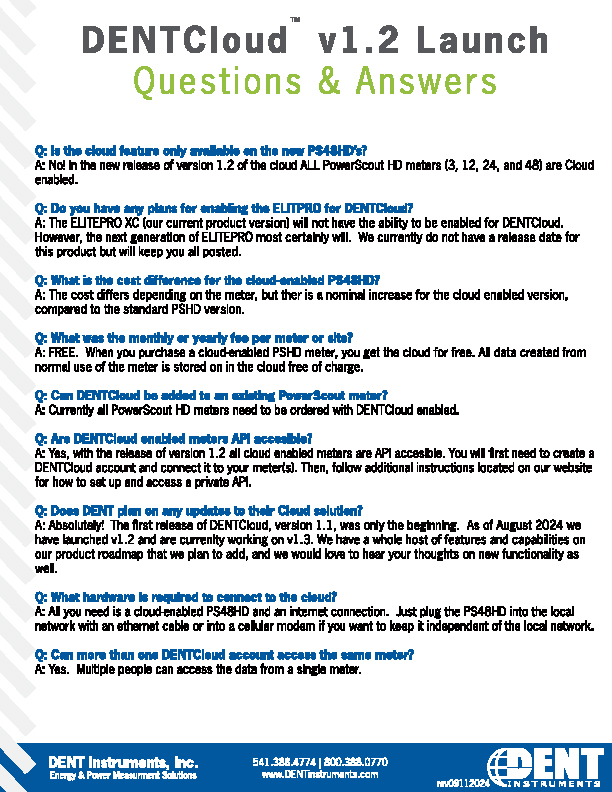

쉽게 액세스할 수 있는 클라우드 데이터 스토리지 DENTCLOUD

DENTCloud를 사용하면 어디서든 모든 장치에서 측정기 데이터에 액세스할 수 있습니다. 이제 버전 1.2를 사용할 수 있으며 모든 PowerScout HD 미터에서 사용할 수 있습니다!

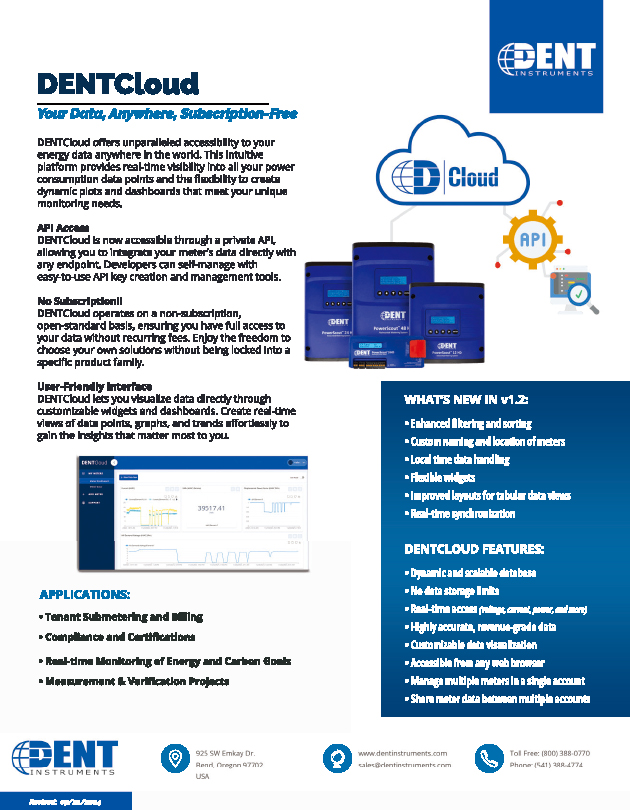

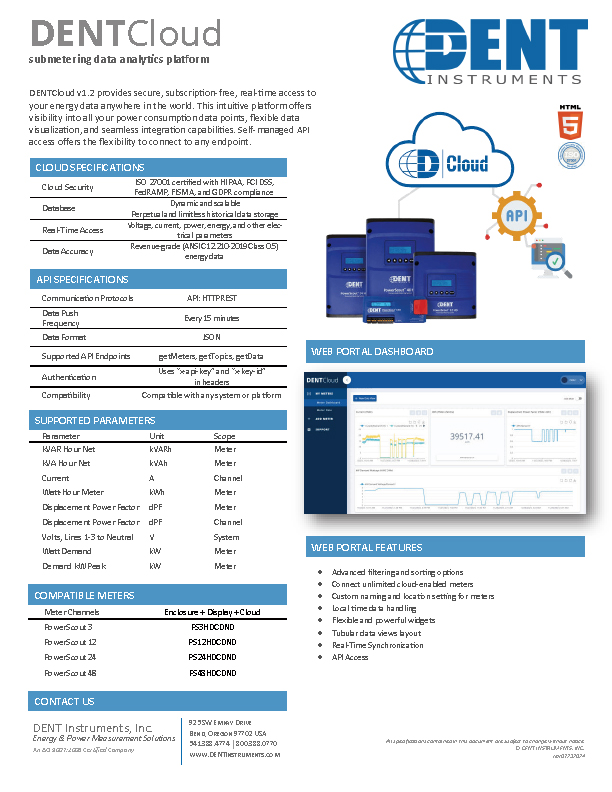

DENTCLOUD™를 만나보세요

DENTCloud는 전 세계 어디에서나 에너지 데이터에 대한 탁월한 접근성을 제공합니다. 이 직관적인 플랫폼은 모든 전력 소비 데이터 포인트에 대한 실시간 가시성과 고유한 모니터링 요구 사항을 충족하는 동적 플롯 및 대시보드를 생성할 수 있는 유연성을 제공합니다. 원활한 데이터 내보내기를 용이하게 하여 추가 분석 및 보고를 위해 Microsoft Excel과 같은 인기 있는 프로그램과 쉽게 통합할 수 있습니다. 혁신적인 모니터링 경험을 위해 정밀도와 편리함이 만나는 DENTCloud로 에너지 관리의 미래를 수용하십시오.

원하는 방식으로 데이터 작업

데이터에 대한 손쉬운 액세스는 비즈니스 리더에게 점점 더 중요해지고 있습니다. 서브테넌트 청구 관리, M&V 수행, 인증 신청 등 전력 데이터에 빠르고 효율적으로 액세스할 수 있는 능력을 갖추는 것이 성공에 가장 중요합니다. DENTCloud를 사용하면 언제 어디서나 데이터에 액세스할 수 있습니다. 에너지 사용을 빠르게 확인하는 데 필요한 정보만 포함된 맞춤형 대시보드를 만들 수 있습니다. 간편한 분석 또는 시각화를 위해 모든 데이터(또는 하위 집합)를 내보낼 수 있습니다. DENTCloud를 사용하여 과거 건물 데이터를 안전하게 유지 관리하고 액세스할 수 있습니다.

유연하고 사용하기 쉬움

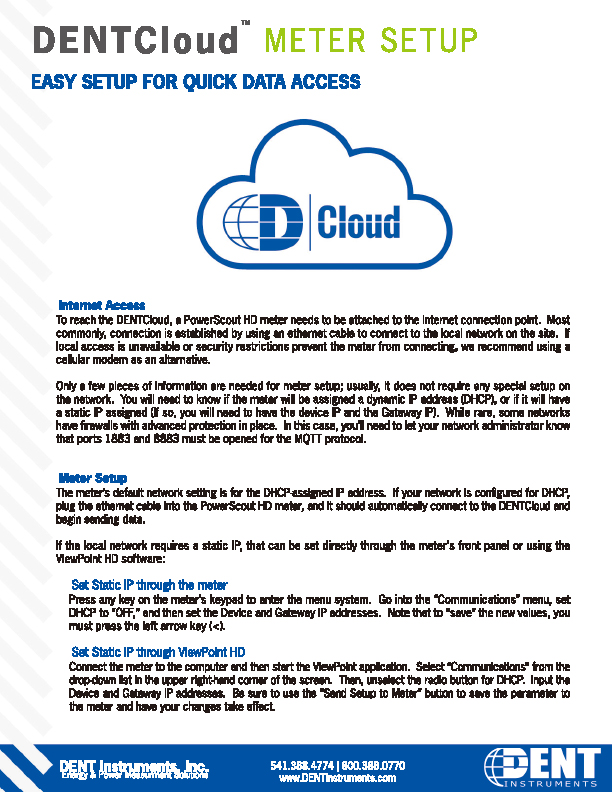

전체 PowerScout HD 시리즈와 완벽하게 통합되므로 측정기를 인터넷에 연결한 다음 Cloud 계정에 측정기를 추가하는 것만큼 간단하게 설정할 수 있습니다. DENTCloud를 사용하면 사용자 정의 가능한 위젯과 대시보드를 통해 직접 데이터를 시각화할 수 있습니다. 데이터 포인트, 그래프 및 추세에 대한 실시간 보기를 쉽게 만들어 중요한 통찰력을 제공할 수 있습니다.

원격 에너지 모니터링

전력 소비 데이터에 대한 탁월한 가시성을 위해 정밀도와 편리함이 만나는 DENTCloud로 에너지 관리의 미래를 수용하십시오.

• 실시간 파워 미터 데이터
• 24-7 어디서든 원격 접속 가능
• Cloud 스토리지 및 분석/시각화 도구

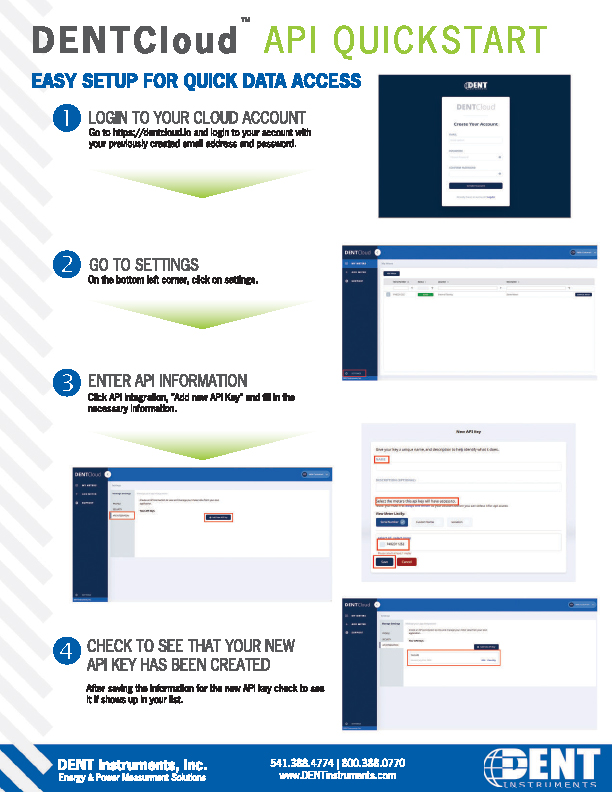

• 프라이빗 API 액세스 가능
• Cloud 지원 미터 구매 시 무료



주 전원 모니터링

PowerScout 3 HD는 DENT 인스트루먼트사의 3채널 3상 전력계 PowerScout 3037을 대체하는 HD 제품군의 가장 최신 모델입니다. PowerScout는 단일 제품에 향상된 측정 성능과 통신 옵션을 제공합니다. DENT사의 333mV 출력의 분리형 코어(split-core) 또는 RōCoil CT 등의 모든 션트와 함께 사용될 수 있습니다. 단일 3상 부하 또는 여러개 부하를 모니터링하기 위하여 네트워크 상에 연결된 여러개의 PowerScout HD들을 모니터링할 수 있습니다.

국제인증등급의 성능

매 1초 마다 연속으로 데이터를 업데이트하며 ANSI C12.20-2015 Class 0.2 국제인증등급의 정확도(CT에 따라 다름)를 가지고 있는 PowerScout 3 HD는 세입자 보조 계량을 포함하여 상업 시설, 소매점 및 다양한 산업 분야에서의 중요한 검침에 적합합니다.

유선 또는 USB 전원 공급

PowerScout 3 HD의 내부 전원공급장치는 라인으로부터 전원 공급을 받을 수 있으며, 90-600 VAC의 상간 전압을 사용 가능합니다. 좀 더 편하게 PS3HD에는 USB커넥터(Type C)가 포함되어 있어서, 설치하는 동안 호스트 PC나 노트북 PC로부터 미터기에 전원을 공급할 수 있습니다.

산업-표준 MODBUS 또는 BACNET

PowerScout 3 HD는 Modbus (SunSpec IEEE-754 기반)와 BACnet 통신 프로토콜 모두 지원합니다. 통신 인터페이스는 Modbus RTU, BACnet MS/ TP, Modbus TCP, 또는 BACnet IP 프로토콜을 사용하여 직렬 RS-485 또는 이더넷을 통해 수행할 수 있습니다.

선택 가능한 2가지 제품

PowerScout 3 HD는 UL 인증된 소형 케이스로써 패널 바로 옆이나 배전함 내부에 설치가 용이하며, DIN 레일형 또는 벽걸이형 중에서 선택이 가능합니다.

빠른 설정

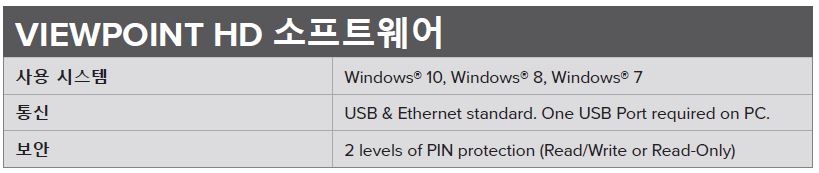

PowerScout 3 HD는 두 개의 인터페이스 중 하나를 사용하여 빠르게 구성할 수 있습니다: ViewPoint HD PC 애플리케이션 또는 웹 브라우저를 통해 확인할 수 있습니다. 구성을 템플릿에 저장하여 재사용할 수 있습니다. 온보드 LCD와 엄지바퀴를 사용하여 설정을 확인합니다.

강력한 문제 해결

PowerScout 3 HD 미터에는 위상 오류 및 CT의 역방향을 확인할 수 있는 DENT사의 특허 * PhaseChek™ 가 포함되어 있습니다. ViewPoint HD와 함께 사용하면 파형 시각화, 위상도 및 고조파 왜곡 분석을 포함한 고급 분석 기능을 사용할 수 있습니다.

안전 표준

DENT 인스트루먼트는 계량기 설치 과정에서 발생하는 피해로부터 사용자를 보호하기 위해 파워스카우트 HD를 설계하여 사용자 안전에 대한 표준을 마련했습니다. 특히 다음과 같은 안전 기능에 유의하세요:

• PowerScout HD 미터에 고전압(TouchSaf™) 커버*를 설치하면 추가 PPE를 사용하거나 전기 패널을 끄지 않고도 NFPA70E 호환 USB 인터페이스를 안전하게 사용할 수 있습니다.
• 모든 PowerScout HD 미터에 표준으로 제공되는 200KAIC 퓨즈는 대부분의 규제 요건을 초과하므로 시중에서 가장 안전한 미터입니다.
• PowerScout HD 미터는 6kV 회선 서지를 견딜 수 있는 것으로 평가되었습니다.

PPE 사용 및 기타 안전 요구 사항에 관한 모든 지역 전기 코드와 고용주 지침을 항상 준수하세요.

* 고전압(TouchSaf™) 커버는 PowerScout 12 HD(PS12HD-P-D-N 및 PS12HD-P-N)의 플레이트 버전을 제외한 모든 PowerScout HD 기기에 기본으로 제공됩니다. 자세한 내용은 공장에 문의하세요.

두 가지 사용 가능한 구성

PowerScout 3 HD는 DIN 레일을 사용하여 UL에서 승인한 인클로저 또는 패널이나 스위치 기어 근처에 설치할 준비가 된 벽걸이 인클로저에 쉽게 장착할 수 있도록 컴팩트한 인클로저에서 구입할 수 있습니다.

PowerScout 시리즈 미터는 독립형 에너지 기록기가 아닙니다. 데이터로거, 원격 터미널 장치(RTU) 또는 건물 관리 호스트 네트워크에 슬레이브 장치로 연결하도록 설계되었습니다.

추천 기준

모니터링을 위한 최고의 유연성

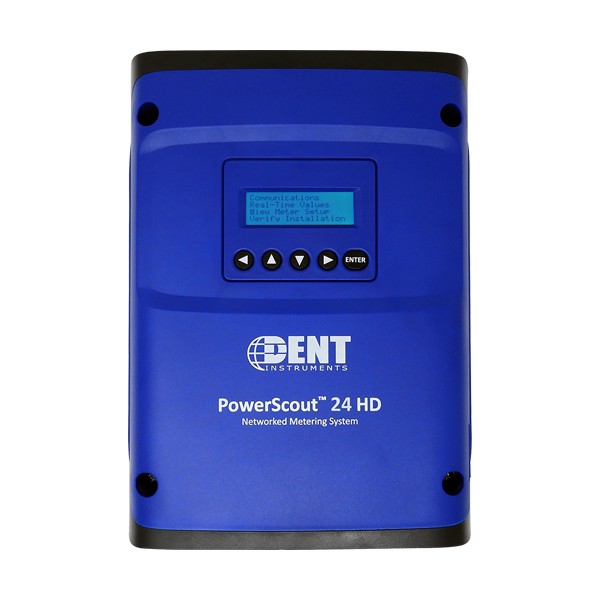

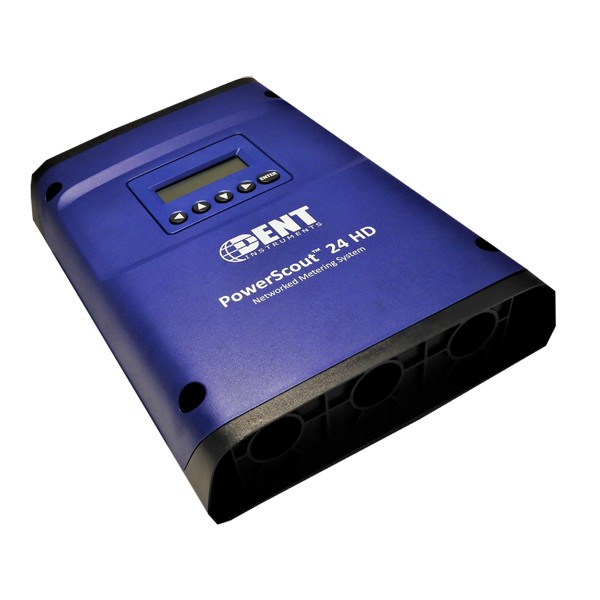

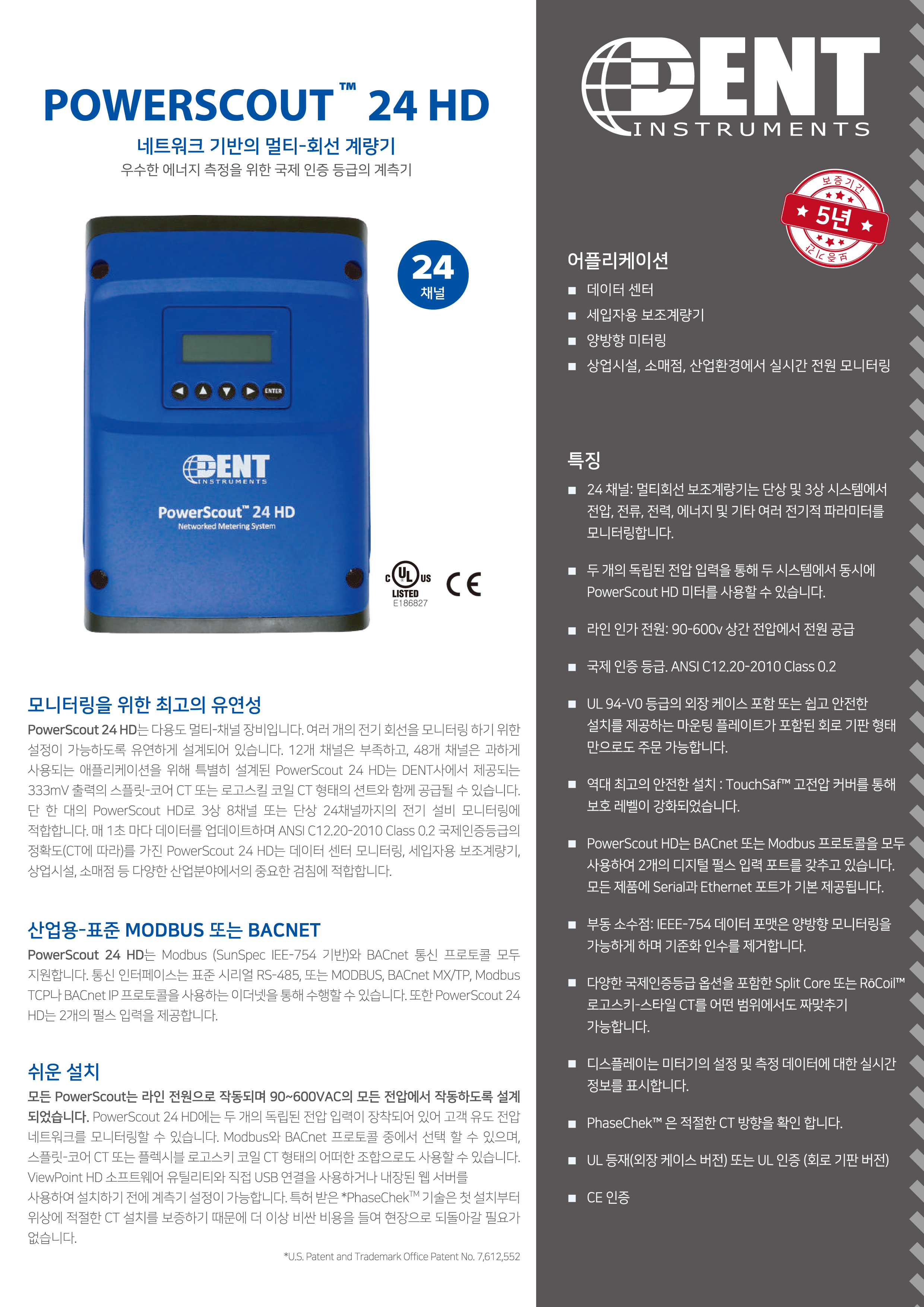

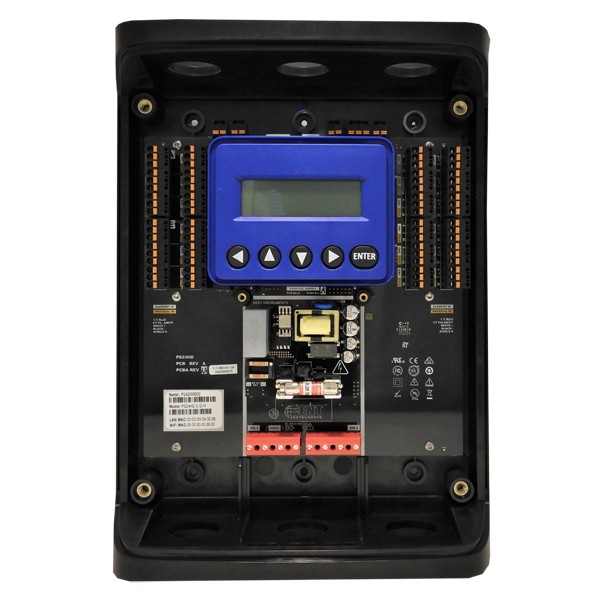

PowerScout 24 HD의 유연한 설계를 통해 수익 등급 정확도로 두 개의 별도 전압에서 최대 8개의 3상 또는 24개의 단상 전기 회로를 모니터링할 수 있습니다(ANSI C12.20-2010 Class 0.2). PowerScout 24 HD 미터에 DENT의 스플릿 코어, 솔리드 코어 또는 RoCoil(Rogowski) CT의 조합을 장착합니다.

산업용 포준 MODBUS 또는 BACNET

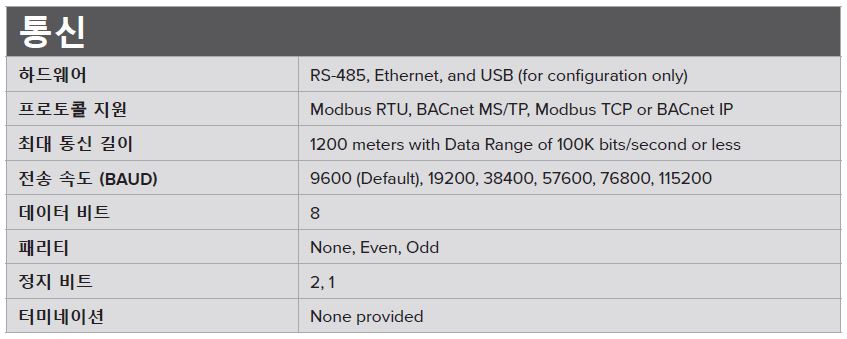

PowerScout 24 HD은 Modbus(SunSpec IEEE-754) 및 BACnet 통신 프로토콜을 모두 지원합니다. 통신 인터페이스는 Modbus, BACnet MS / TP, Modbus TCP 또는 BACnet IP 데이터 형식을 사용하는 이더넷 또는 표준 직렬 RS-485 통해 수행 할 수 있습니다. USB 포트는 손쉽게 미터기를 설정하기 위해서 기본 제공합니다.

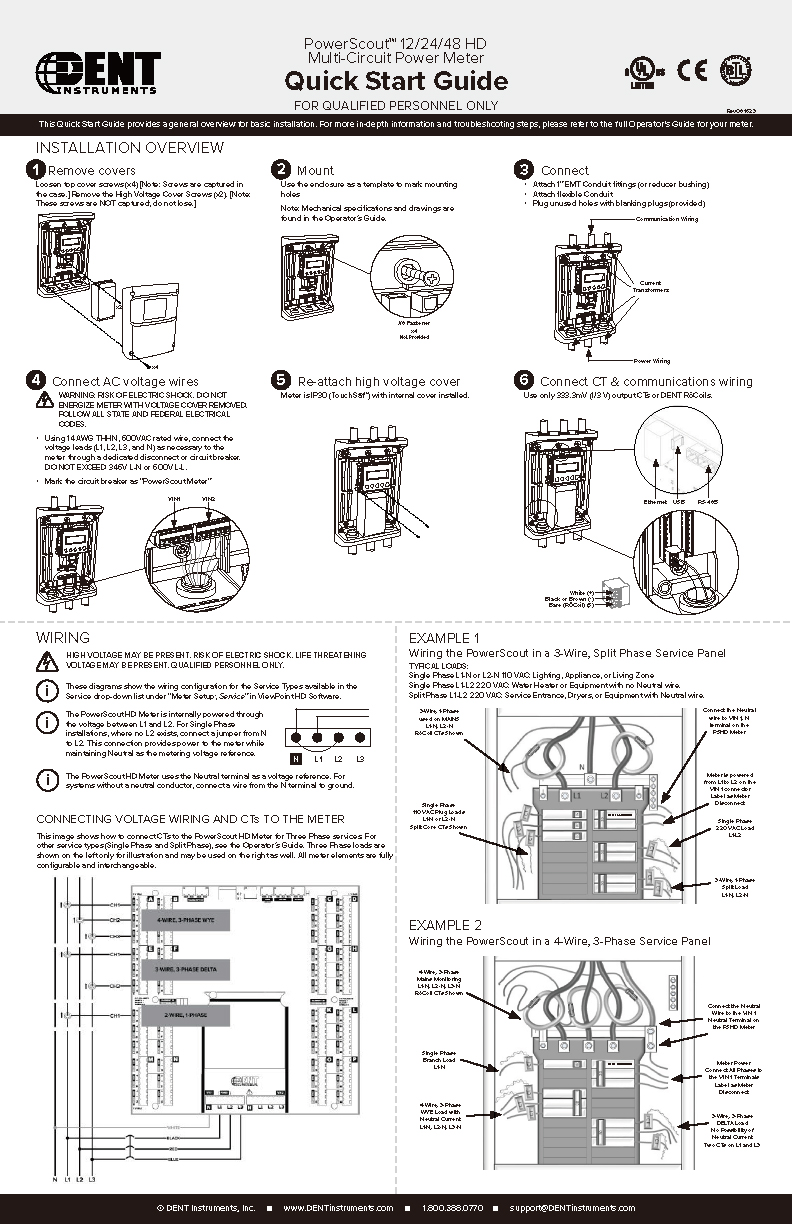

쉬운 설치

모든 PowerScout은 라인 인가 전원으로 90-600VAC의 광범위한 전압에서 작동하도록 설계되었습니다. 두 개의 독립된 전압 입력은 PowerScout 24 HD만의 특징입니다. Modbus 또는 BACnet 프로토콜은 현장에서 선택할 수 있으며, Sprit Core 또는 플렉서블 RōCoil CT의 어떠한 조합으로도 사용할 수 있습니다. 설치 전에 ViewPoint HD 소프트웨어 유틸리티와 직접 USB 연결을 사용하여 미터기를 설정하십시오. 더 이상 비싼 비용을 들여 현장으로 되돌아 가야할 필요가 없습니다.: 특허 받은 *PhaseChek™ 기술은 처음부터 위상에 적절한 CT 설치를 보증합니다.

어플리케이션

- 데이터 센터

- 세입자용 보조계량기

- 양방향 미터링

- 상업 시설, 소매점, 산업 환경에서 실시간 전원 모니터링

특징

24채널: 멀티회선 보조 계량기는 단상 및 3상 시스템에서 전압, 전류, 전력, 에너지 및 기타 여러 전기적 파라미터를 모니터링 합니다.

라인 인가 전원*: 90-600V 상간 전압에서 전원 공급 받음

국제인증등급. ANSI C12.20-2010 Class 0.2

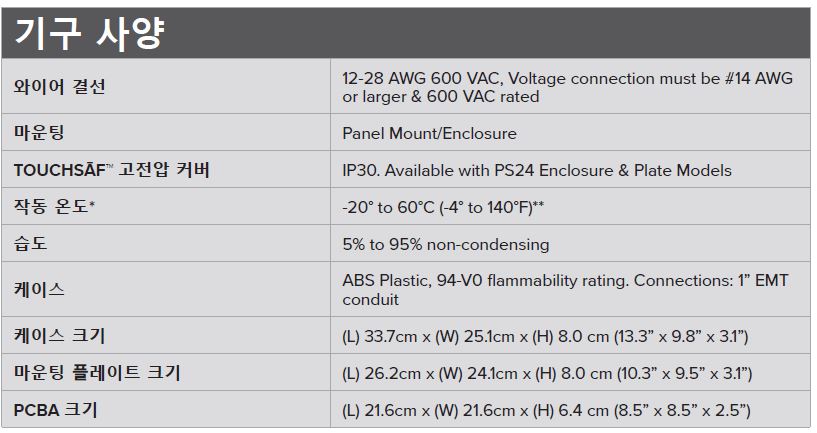

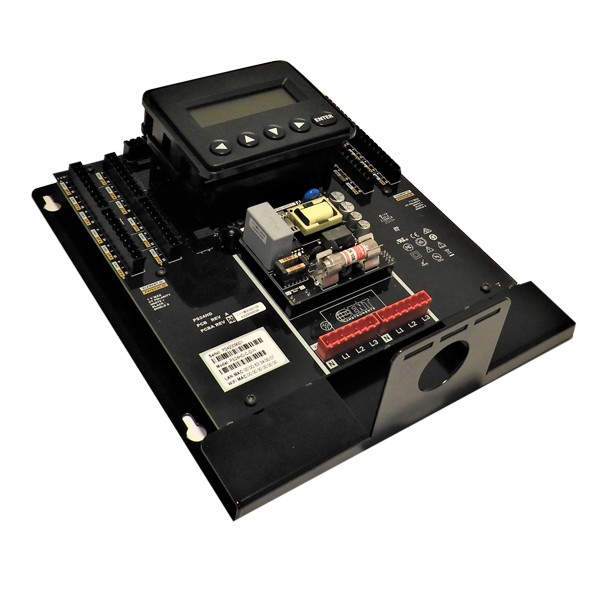

UL 94-V0 등급의 외장 케이스 또는 귀하가 원하는 함체에 장착할 회로 기판 형태로도 주문 가능

역대 최고 안전한 설치: 고전압 커버를 통해 추가적인 보호 수준 제공

PowerScout HD은 BACnet 또는 Modbus 프로토콜을 사용하며, 전 제품에는 Serial와 Ethernet이 기본 제공

양극과 음극 단자 Modbus 등록/BACnet 객체는 PowerScout을 네트워크 양방향 미터링 프로젝트로 사용 가능

다양한 국제인증등급 옵션을 포함한 Split Core 또는 RōCoil™ 로고스키-스타일 CT을 어떤 범위에서도 매칭이 가능

디스플레이는 미터기의 설정 및 측정 데이터에 대한 실시간 정보를 표시합니다.

PhaseChek ™는 적절한 CT 방향을 확인

UL등재 (외장 케이스 버전) 또는 UL인증 (회로기판 버전)

CE 마크

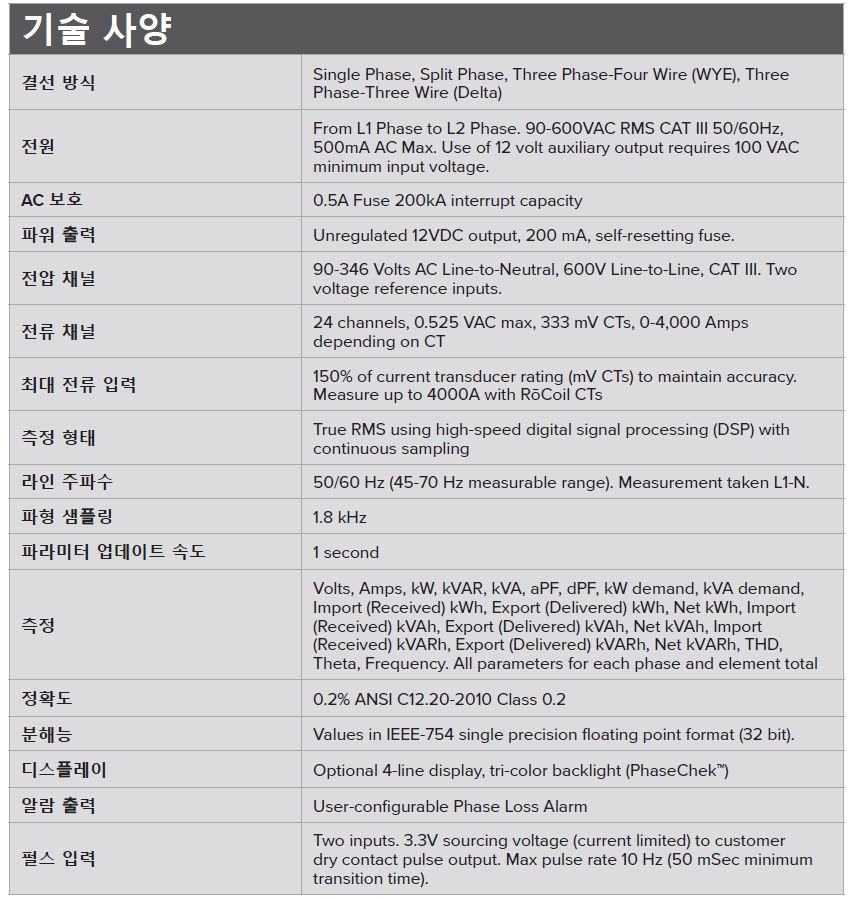

PowerScout 시리즈 비교

	PowerScout 3HD	PowerScout 12HD	PowerScout 24HD	PowerScout 48HD
현재 채널	3 channels, 0.525 VAC max, 333 mV CTs, Rogowski CTs	12 channels, 0.525 VAC max, 333 mV CTs, Rogowski CTs	24 channels, 0.525 VAC max, 333 mV CTs, Rogowski CTs	48 channels, 0.525 VAC max, 333 mV CTs, Rogowski CTs
상/배선	Single Phase, Three Phase-Four Wire (WYE), Three Phase-Three Wire (Delta)	Single Phase, Split Phase, Three Phase-Four Wire (WYE), Three Phase-Three Wire (Delta)	Single Phase, Split Phase, Three Phase-Four Wire (WYE), Three Phase-Three Wire (Delta)	Single Phase, Split Phase, Three Phase-Four Wire (WYE), Three Phase-Three Wire (Delta)
전압 구성	80-346 Volts AC Line-to-Neutral, 600 V Line-to-Line, CAT III	90-346 Volts AC Line-to-Neutral, 600V Line-to-Line, CAT III	90-346 Volts AC Line-to-Neutral, 600V Line-to-Line, CAT III.	90-346 Volts AC Line-to-Neutral, 600V Line-to-Line, CAT III.
전압 채널	1x Three-Phase Voltage Reference Input	1x Three-Phase Voltage Reference Input	2x Three-Phase Voltage Reference Input	2x Three-Phase Voltage Reference Input
최대 전류	None. Accepts up to 150% of 333.3mV CT rating or 4000A with a RoCoil CT.	None. Accepts up to 150% of 333.3mV CT rating or 4000A with a RoCoil CT.	None. Accepts up to 150% of 333.3mV CT rating or 4000A with a RoCoil CT.	None. Accepts up to 150% of 333.3mV CT rating or 4000A with a RoCoil CT.
Pulse 입력	N/A	Four (4x) inputs. 3.3V sourcing voltage (current limited) to customer dry contact pulse output. Max pulse rate 10 Hz (50 mSec minimum transition time).	Two (2x) inputs. 3.3V sourcing voltage (current limited) to customer dry contact pulse output. Max pulse rate 10 Hz (50 mSec minimum transition time).	Two (2x) inputs. 3.3V sourcing voltage (current limited) to customer dry contact pulse output. Max pulse rate 10 Hz (50 mSec minimum transition time).
통신 프로토콜	Standard: Modbus RTU, BACnet MS/TP, Modbus TCP or BACnet IP	Standard: Modbus RTU, BACnet MS/TP, Modbus TCP or BACnet IP	Standard: Modbus RTU, BACnet MS/TP, Modbus TCP or BACnet IP	Standard: Modbus RTU, BACnet MS/TP, Modbus TCP or BACnet IP
전류 변압기 옵션	Split Core, Solid Core, Rogowski Coil	Split Core, Solid Core, Rogowski Coil	Split Core, Solid Core, Rogowski Coil	Split Core, Solid Core, Rogowski Coil
인클로저 옵션	Wall Mount, Rail Mount	Enclosure, Plate	Enclosure, Plate	Enclosure, Plate
정확도	0.2% ANSI C12.20-2015 Class 0.2	0.2% ANSI C12.20-2015 Class 0.2	0.2% ANSI C12.20-2015 Class 0.2	0.2% ANSI C12.20-2015 Class 0.2
구성	3PH: x1 2PH: x1 1PH: x1	3PH: 4×3 2PH: 4×2* 1PH: 12×1	3PH: 8×3 2PH: 8×2* 1PH: 24×1	3PH: 16×3 2PH: 16×2* 1PH: 48×1
Cloud 호환성	Yes	Yes	Yes	Yes
API 지원	Yes	Yes	Yes	Yes

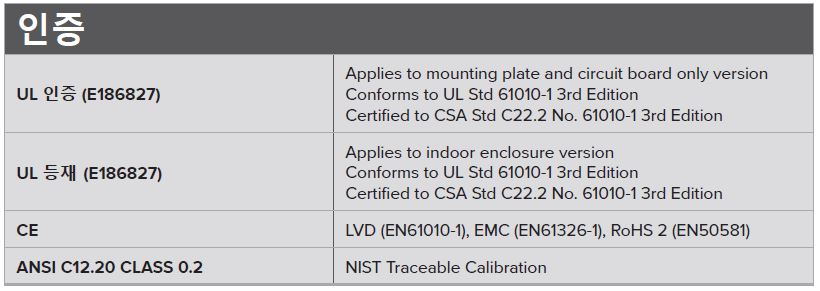

인증	UL 61010 Listed CE RoHS	Plate: UL Recognized 61010 Enclosure: UL Listed 61010 CE RoHS	Plate: UL Recognized 61010 Enclosure: UL Listed 61010 CE RoHS	Plate: UL Recognized 61010 Enclosure: UL Listed 61010 CE RoHS
준수	CTEP NYC Local Law 88	CTEP NYC Local Law 88	CTEP NYC Local Law 88	CTEP NYC Local Law 88 NY PSC
