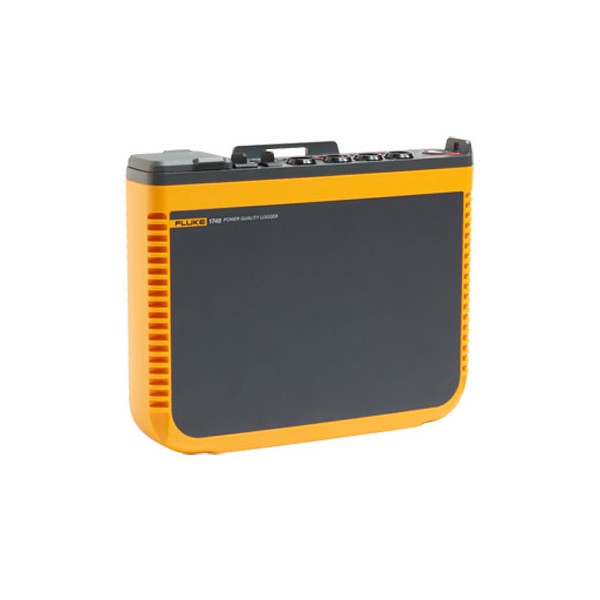

사양

정확도

매개변수

범위

최대 분해능

기준 조건에서의 고유 정확도 (판독값의 % + 범위의 %)

전압

1000V

0.1V

공칭 전압의 ±0.1%^{1, 2}

전류: 직접 입력

i17xx-flex 1500IP 24 1500A

150A

0.01A(최소 1.5A)^>"3"

±(1% + 0.02%)

1500A

0.1A

i17xx-flex 3000IP 24 3000A

300A

0.01 A(최소 3.0 A)^>"3"

±(1% + 0.03%)

3000A

0.1A

i17xx-flex 6000IP 36 6000A

600A

0.01 A(최소 6.0A)^>"3"

±(1.5% + 0.03%)

6000A

0.1A

i40s-EL 클램프

4A

1mA

±(0.7% + 0.02%)

40A

10mA

주파수

42.5Hz-69Hz

0.01Hz

±(0.1%)²

보조 입력

±10V dc

0.1mV

±(0.2% + 0.02%)

전압 최소/최대

1000V

0.1V

공칭 입력 전압의 ±0.2%¹

전류 최소/최대

액세서리에 의해 정의됨

액세서리에 의해 정의됨

±(5% + 0.2%)

전압의 THD

1000%

0.10%

± 2.5%

전류의 THD

1000%

0.10%

± 2.5%

2~50번째 전압 고조파

1000V

0.1V

≥ 1 V: 판독값의 ±5%

< 1 V: ±0.05V

2~50번째 전류 고조파

액세서리에 의해 정의됨

액세서리에 의해 정의됨

≥ 전류 범위의 3%: 판독값의 ±5%

< 전류 범위의 3%: 판독값의 ±0.15%

플리커 P _LT, P_ST

0~20

0.01

5%

전류 프로브 정확도

매개변수

영향량

iFlex1500IP-24

iFlex3000IP-24

iFlex6000IP-36

i40S-EL

150 A/1500 A

300 A/3000 A

600 A/6000 A

4 A/40 A

유효 전력 P

PF ≥ 0.99

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

유효 에너지 E_a

피상 전력 S

0 ≤ PF ≤ 1

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

피상 에너지 E_ap

무효 전력 Q

0 ≤ PF ≤ 1

측정된 피상 전력의 2.5%

무효 에너지 E_r

역률(PF)

-

±0.025

변위 역률

DPF/cosΦ

범위의 %의 추가 불확도

V _P-N>250V

0.015%

0.023%

0.023%

0.015%

¹ 100V~500V 범위 내, Udin으로도 알려짐
² 0°C~45°C: 고유 정확도 x 2, 0°C~45°C 범위 밖: 고유 정확도 x 3
^>"3"자세한 내용은 작동 설명서 참조

기준 조건:
환경: 23°C ± 5°C, 최소 장비 작동 시간 30분, 외부 전기장/자기장 없음, RH <65%
입력 조건: Cosφ/PF=1, 정현파 신호 f=50Hz/60Hz, 전원 공급 120V/230V ±10%.
전류 및 전력 사양: 입력 전압 1상: 120V/230V 또는 3상 와이/델타: 230V/400V
입력 전류: I > I 범위의 10%
중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체
온도 계수: 28°C 초과 또는 18°C 미만의 온도에 대해 °C당 '0.1 x 지정된 정확도'를 더함

전기 사양

전원공급장치

전압 범위

측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V

100V ~ 240V MA-C8, 표준 전원 코드 사용 시(IEC 60320 C7)

전력 소비량

최대 50VA(MA-C8 어댑터를 사용하여 전원을 공급할 경우 최대 15VA)

효율성

≥ 68.2%(에너지 효율성 규정에 따름)

최대 무부하 소비량

< 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당)

메인 상용 주파수

50/60Hz ±15%

배터리

리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음

배터리 사용 시 작동 시간

일반적으로 4시간

충전 시간

< 6시간

데이터 획득

분해능

16비트 동기 샘플링

샘플링 주파수

50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨

입력 신호 주파수

50/60Hz(42.5-69Hz)

회로 유형

1- Φ, 1- Φ IT, 분상, 3- Φ 델타, 3- Φ 와이, 3- Φ 와이 IT, 3- Φ 와이 밸런스, 3- Φ 아론/블론델(2요소 델타), 3- Φ 델타 오픈 레그, 전류만(부하 검사)

데이터 저장소

내부 플래시 메모리(사용자가 교체할 수 없음)

메모리 크기

4주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 20개 저장

기본 간격

측정되는 매개변수

전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지

평균 간격

사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분

평균값 시간 최소/최대값

전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨(IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms)

수요 간격(에너지 계측 모드)

측정되는 매개변수

에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용

간격

사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐

전력 품질 측정

측정되는 매개변수

전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD, 전압 상호 고조파, TID V, 전류 상호 고조파, TID A, 플리커, 메인 시그널링, 과소/과다 편차

평균 간격

모든 매개 변수에 대해 10분
2시간(장기적 플리커 PLT)
고조파에 대해 150/180사이클(3초)(소프트웨어 라이센스 IEEE519/REPORT 필요)

개별 고조파

2~50번째 고조파
IEC 61000-4-7에 따라 그룹화(응용 분야에 따라 사용자 구성 가능: 하위 그룹화(고조파 + 상호 고조파), 그룹화 또는 고조파 빈만

상호 고조파

1~50번째 상호 고조파

총 고조파 왜곡

50개의 전압 고조파에서 계산됨

이벤트

전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류
1748: 메인 시그널링, 과도 현상(저주파수)

트리거되는 기록

RMS 프로파일: 전체 사이클 RMS가 최대 11초의 1/2 전압 및 전류 1/2 사이클마다 업데이트됨(IEC 61000-4-30에 따라 URMS1/2)

전압 및 전류의 파형 최대 200ms, 10/12사이클

메인 시그널링: 최대 120초의 구성된 주파수의 10/12 사이클 RMS 기록

돌입 전류

1/2 사이클 RMS 안정 상태 트리거 기반 RMS 프로파일

플리커

IEC 61000-4-15 및 IEEE 1453에 따름

전원 신호

최대 3kHz의 2개 사용자 정의 주파수

PQ 상태

하나의 표에 전력 품질 측정을 요약합니다. 각 매개 변수에 대해 사용 가능한 자세한 데이터

EN 50160

표준 준수

프로그래밍 가능한 PQ 제한

로컬 표준 준수에 대한 사용자 정의 제한 활성화

표준 준수

고조파

IEC 61000-4-7: Class 1

IEEE 519(단기 및 초단기 고조파)

전력 품질

IEC 61000-4-30 Class A, IEC 62586-1, IEC 62586-2(PQI-A-PI 장치)

전원

IEEE 1459

전력 품질 준수

EN 50160

안전

일반: IEC 61010-1: 오염 등급 2

측정: IEC 61010-2-033: CAT IV 600V / CAT III 1000V

전원 공급: 과전압 범주 IV, 오염 등급 2

리튬 이온 배터리: IEC 62133

인터페이스

USB-A

USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트, 최대 공급 전류: 120mA

WiFi

직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어

Bluetooth

Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(지원되는 USB - BLE 또는 WiFi/BLE 어댑터 필요, 제공 여부 확인)

USB-미니

PC에 대한 데이터 다운로드 장치

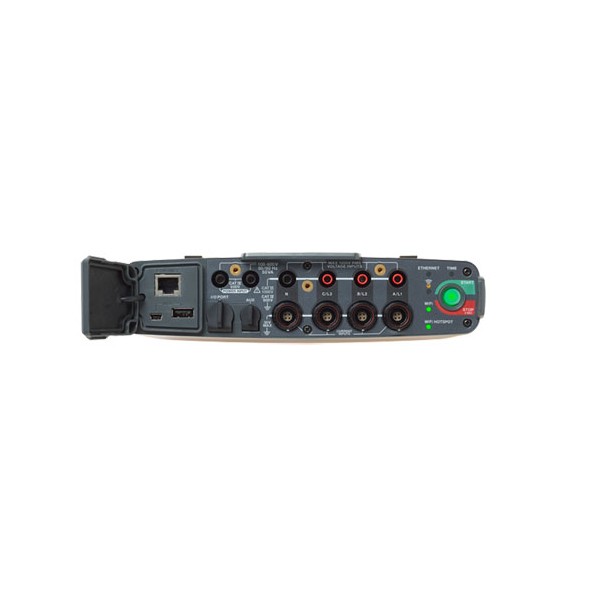

전압 입력

입력 수

4(중성에 참조된 3상)

최대 입력 전압

1000Vrms, CF 1.7

입력 임피던스

10MΩ

대역폭

42.5Hz~3.5kHz

배율

1:1, 가변

측정 범주

1000V CAT III/600V CAT IV

전류 입력

입력 수

4(3상 및 중성), 연결된 센서에 맞춰 자동으로 모드 선택

입력 전압

클램프 입력: 500mVrms/50mVrms, CF 2.8

로고우스키(Rogowski) 코일 입력: 150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위)

범위

1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 IP 24 사용 시)

3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 IP 24 사용 시)

6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 IP 36 사용 시)

40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시)

대역폭

42.5Hz~3.5kHz

배율

1:1, 가변

보조 입력

입력 수

2(보조 어댑터 포함 아날로그 또는 최대 2개 BLE 장치 동시 사용)

입력 범위

0~± 10V DC 또는 0~± 1000V DC(어댑터 옵션 포함), 1회 판독/초

배율

형식: mx + b(게인 및 오프셋) 사용자 구성 가능

표시되는 단위

사용자 구성 가능(7자, 예: °C, psi 또는 m/s)

무선 Bluetooth 연결(제공 여부 확인)

입력 수

2

지원되는 모듈

Fluke Connect® 3000 시리즈

수집

1회 판독/초

환경적 사양

작동 온도

-25°C~+50°C(-13°F~122°F)¹

보관 온도

배터리 없이: -25°C~+60°C(-13°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F)

작동 습도

IEC 60721-3-3: 3K6:

-25°C~+30°C(-13°F~+86°F): ≤ 100%

40°C(104°F): 55%

50°C(122°F): 35%

작동 고도

2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세)

보관 고도

12,000m

인클로저

IEC 60529: IP50

IEC 60529: IP65(IP65 등급 전압 커넥터 포함)

진동

IEC 60721-3-3 / 3M2

전자기 호환성(EMC)

EN 61326-1: 산업용 CISPR 11: Group 1, Class A

IEC 61000-6-5 발전소 환경

Korea(KCC): Class A 장비(산업용 방송 및 통신 장비)

USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다.

일반 사양

보증

2년(배터리 미포함)

액세서리: 1년

교정 주기: 1년

크기

23.0cm x 18.0cm x 5.4cm(9.1인치 x 7.1인치 x 2.1인치)

중량

장비: 1 kg(2.2 lb)

무단 변경 방지

고정 케이블 연결(최대 Φ 6mm)

¹장치 전원을 켜기 전 제품을 -10°C(+14°F)로 예열

i17XX-FLEX1.5KIP 플렉시블 전류 프로브 사양

측정 범위

1~150A ac/10~1500A ac

프로브 케이블 길이

610 mm(24인치)

프로브 케이블 직경

7.5mm(0.3in)

중량

170g(0.38lb)

최소 곡률 반경

38mm(1.5in)

비파괴 전류

100kA(50/60Hz)

작동 온도 범위에 대한
온도 계수

판독값의 0.05%/°C(판독값의 0.028%/°F)

작동 전압

1000V CAT III, 600V CAT IV

출력 케이블 길이

2.0m(6.5ft)

프로브 케이블 소재

TPR

중량

115g

프로브 케이블 소재

TPR

결합 소재

POM + ABS/PC

출력 케이블

TPR/PVC

작동 온도

80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F)

온도, 비작동

-40°C-+80 °C(-40°F-176°F)

상대 습도, 작동

15%-85% 비응축

IP 등급

IEC 60529: IP65

보증

1년
