3상 전력분석기(435-II) 요약정보 및 구매

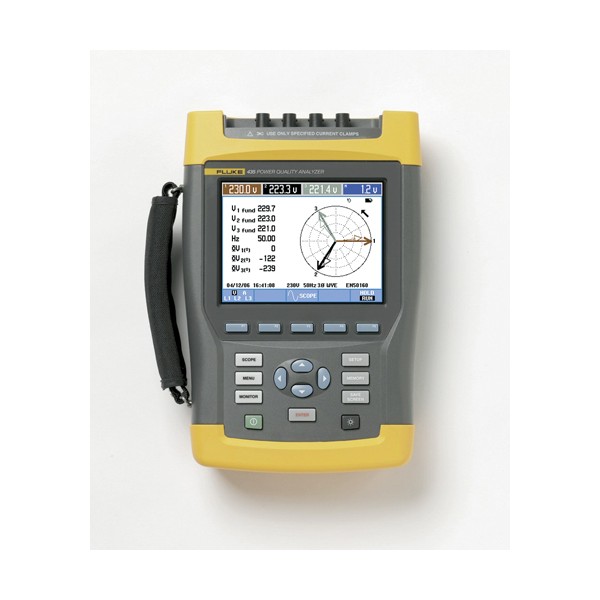

MODEL : Fluke 435-2 (데모 제품)

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

상품 이미지 전체보기

제품 정보


고급 전력 품질 기능, 전례 없는 에너지 분석 기능

Fluke 435 II 전력 품질 및 에너지 분석기는 시설을 위한 보험과 마찬가지입니다. 시설에 어떤 문제가 발생하더라도 435 II가 있으면 쉽게 대처할 수 있습니다. 향상된 전력 품질 측정 기능 및 금전적 정량화 기능을 통해 전기와 관련된 중요한 문제들을 모두 처리할 수 있습니다.

사용 분야

  • 전력 파형 데이터 캡처 – RMS값을 빠르게 측정하여 모든 파형을 볼 수 있으므로 전압, 전류 및 진동수의 상호작용을 파악할 수 있습니다.
  • 전력 인버터 효율– 전력 변환기 효율
  • 에너지 정량화 – 전력 품질 문제로 인한 에너지 낭비의 금전적 비용을 계산합니다.
  • 에너지 평가 – 설치 전후 에너지 사용량의 개선 정도를 정량화하여 에너지 절약 장치의 유용성 근거를 제시합니다.
  • 최일선에서 문제 해결 – 화면을 통해 신속하게 문제를 진단하여 가동을 즉시 복구합니다.
  • 예측 정비 – 가동 중단이 초래되기 전에 전력 품질 문제를 감지하고 예방합니다.
  • 장기간 분석 – 찾기 어렵거나 간헐적으로 나타나는 문제를 파악합니다.
  • 부하 조사 – 부하를 추가하기 전에 전기 시스템 용량을 확인합니다.



  • 전력 변환기 효율: 선택 사항인 DC 클램프를 사용하여 전력 전자 시스템의 AC 출력 및 DC 입력값을 동시에 측정합니다.
  • PowerWave 데이터 캡처: RMS 데이터를 고속 캡처하여 반사이클 및 파형을 표시함으로써 전기 시스템의 역학(발전기 시동, UPS 개폐 등)을 특성화합니다.
  • 에너지 손실 계산기: 기본적인 유효 및 무효 전력 측정 외에 불균형 및 고조파 전력을 정량화하여 에너지 손실의 금전적 비용을 계산합니다.
  • 실시간 문제 해결: 커서 및 확대/축소 도구를 사용하여 추세를 분석합니다.
  • 업계 최고의 안전 등급: 서비스 인입구에 사용 시 600V CAT IV/1000V CAT III 등급입니다.
  • 3상 전체 및 중성 측정: 보다 개선된 얇은 전선으로 된 신축성 있는 전류 프로브 4개로 비좁은 장소에서도 사용할 수 있습니다.
  • 자동 추세 파악: 각 측정치가 설정 없이 항상 자동으로 기록됩니다.
  • 시스템 모니터: EN50160 전력 품질 기준에 따라 10개의 전력 품질 매개변수가 한 화면에 표시됩니다.
  • 로거 기능: 사용자 정의 가능한 주기에 최대 600개 매개변수를 저장할 수 있는 메모리로 다양한 테스트 조건을 구성할 수 있습니다.
  • 그래프 보기 및 보고서 생성: 분석 소프트웨어가 포함되어 있습니다.
  • 배터리 수명: 리튬 이온 배터리 팩으로 충전 1회당 7시간 작동합니다.
  • 무선 데이터 다운로드: Fluke Connect® 앱을 사용하여 무선으로 PC에 데이터를 다운로드하고 화면 캡처
전력 파형 데이터 캡처 일부 사용자들은 부하 전환으로 인해 전력 품질 문제를 겪습니다. 부하 전환이 실행되면 유입되는 전류가 급격한 전압 감소를 야기하여 다른 장비의 고장을 일으킬 수 있습니다. 435 및 437 시리즈 II 모델에서 사용 가능한 PowerWave 기능은 전압, 전류 및 주파수 신호를 동시에 고속으로 캡처하여 어떤 상호작용이 문제를 일으킬 수 있는지 보여줍니다. PowerWave는 표준적인 전력 품질 측정 이상의 기능을 합니다. PowerWave의 고속 데이터 캡처 모드는 시스템의 역동적 특성을 그대로 살려줍니다.

정해진 시간 동안 전압과 전류를 나타내는 파형이 지속적으로 캡처되어 화면에 매우 상세하게 표시되며 전력 파형이 이 데이터로부터 산출됩니다. 뿐만 아니라, 전압, 전류, 전력 및 주파수의 반주기 RMS값이 분석을 위해 검색 및 저장됩니다. 이 기능은 가동 상태 유지(switch-on)의 신뢰성이 매우 중요한 예비 발전 시스템 및 UPS 시스템을 테스트하는 데 매우 유용하게 사용될 수 있습니다.


전력 인버터 효율
전력 변환기는 DC전류를 AC전류로 변환할 수 있으며. 역으로도 변환이 가능합니다. 태양광 발전 시스템은 일반적으로 태양 전지의 DC에너지를 사용가능한 AC전력으로 변환해 주는 변환기를 내장하고 있습니다. 변환기는 시간이 지나면 효율이 떨어지고 점검을 필요로 합니다 입력 전력과 출력 전력을 비교함으로써 시스템 효율을 점검할 수 있습니다. 430 시리즈 II는 DC전력과 AC전력을 동시에 측정하여 변환 과정에서 얼마나 많은 전력이 손실되었는지 확인함으로써 변환기의 효율성을 측정합니다.

통합 전력 측정
이전까지는 전문가만이 전력 품질 문제에 따른 에너지 낭비량을 산출할 수 있었으며 시설 측에서 비용을 산출하더라도 필요한 측정 절차의 수준이 일반 전기 기사의 능력 밖에 있었습니다. 430 시리즈 II에 내장된 새로운 특허 획득 기능인 "통합 전력" 기능으로 단 하나의 장비만 손에 들고서 얼마나 많은 양의 전력이 낭비되고 있으며, 추가로 소비되고 있는 비용이 얼마인지 정확히 계산할 수 있습니다. Fluke가 특허를 획득한 통합 전력 측정(UPM: Unified Power Measurement) 시스템을 통해 다음 사항을 측정함으로써 가용 전력을 종합적으로 살펴볼 수 있습니다.
  • 기본 전력(Steinmetz 1897) 및 IEEE 1459-2000 전력 매개변수
  • 손실에 대한 상세한 분석
  • 불균형 분석

불균형 분석. 통합 전력 측정 시스템의 계산 결과는 전력 품질 문제에 의해 초래된 에너지 손실의 금전적 비용을 정량화하는 데 사용됩니다. 계산 작업은 구체적인 기타 시설 정보를 함께 활용하여 에너지 손실 계산기가 수행하며 낭비된 에너지에 따라 시설에서 지출하는 비용을 산출합니다.

AutoTrend - 신속한 추이 확인
고유 기능인 AutoTrend를 통해 시간 경과에 따라 변화를 신속하게 파악할 수 있습니다. 표시되는 모든 측정값은 임계치를 설정하거나 수동으로 프로세스를 시작하지 않아도 계속해서 자동으로 기록됩니다. 전압, 전류, 주파수, 전력, 고조파 또는 플리커의 추이를 3상 전체 및 중성에서 신속하게 확인할 수 있습니다.

SystemMonitor - EN50160에 대해 간편하게 성능 확인
버튼 한 번만 누르면 고유 기능인 시스템 모니터를 통해 전력 시스템 성능의 개요를 파악하고 유입된 전력이 EN50160 제한 또는 사용자가 설정한 제한을 준수하는지 여부를 확인할 수 있습니다. 개요는 한 화면에 표시되며, 색상으로 구분된 막대가 제한 범위를 벗어나는 매개변수를 명확하게 보여줍니다.

시스템 모니터 개요 화면은 전압, 고조파, 플리커, 주파수, 설정된 제한 범위를 벗어나는 전압 급강하 및 급상승 횟수에 대해 즉각적으로 정보를 제공합니다. 설정된 제한 범위를 벗어나는 모든 이벤트에 대해 자세한 목록이 제공됩니다.



로깅 기능을 사용하면 측정 선택을 사용자 정의할 수  있으며 사용자가 선택 가능한 매개변수를 즉각적으로 분석할 수 있습니다.

전력(W), VA 및 VAR, PF, 에너지 소비를 측정 및 기록합니다.최대 50번째까지 고조파를 추적하고, THD를 IEC61000-4-7 요구 사항에 따라 측정 및 기록합니다.

· 제품 사양

제품 사양

  모델 측정 범위 분해능 정확도
전압
Vrms(ac+dc)435-II1-1000V 위상-중성0.01V공칭 전압의 ± 0.1%****
Vpk  1-1400Vpk1V공칭 전압의 5%
전압 파고율(CF)  1.0 > 2.80.01± 5%
Vrms½435-II0.1V공칭 전압의 ± 0.2%
Vfund435-II0.1V공칭 전압의 ± 0.1%
전류(V)(정확도는 클램프 정확도 제외)
Amps(ac+dc)i430-Flex 1x 5-6000A1A± 0.5% ± 5 카운트
i430-Flex 10x0.5-600A0.1A± 0.5% ± 5 카운트
1mV/A 1x5-2000A1A± 0.5% ± 5 카운트
1mV/A 10x0.5-200A(ac 전용)0.1A± 0.5% ± 5 카운트
Apki430-Flex 8400Apk1A RMS± 5%
1mV/A5500Apk1A RMS± 5%
A 파고율(CF)  1 ~ 100.01± 5%
Amps½i430-Flex 1x 5A~6000A1A± 1% ± 10카운트
i430-Flex 10x0.5-600A0.1A± 1% ± 10 카운트
1mV/A 1x5A~2000A1A± 1% ± 10 카운트
1mV/A 10x0.5-200A(ac 전용)0.1A± 1% ± 10 카운트
Afundi430-Flex 1x 5-6000A1A± 0.5% ± 5카운트
i430-Flex 10x0.5-600A0.1A± 0.5% ± 5 카운트
1mV/A 1x5-2000A1A± 0.5% ± 5 카운트
1mV/A 10x0.5-200A(ac 전용)0.1A± 0.5% ± 5 카운트
Hz
HzFluke 435, 공칭 50Hz
42.500-57.500Hz
0.001Hz
± 0.01Hz
Fluke 435, 공칭 60Hz51.000-69.000Hz
0.001Hz
± 0.01Hz
전력
와트(VA, var)i430-Flex
최대 6000MW0.1W~1MW± 1% ± 10 카운트
1mV/A최대 2000MW0.1W~1MW± 1% ± 10 카운트
역률(Cos j/DPF)  0~10.001± 0.1%, 공칭 부하 조건
에너지
kWh(kVAh, kvarh)i430-Flex 10x클램프 배율 및 V 공칭에 따라 다름± 1% ± 10 카운트
에너지 손실i430-Flex 10x클램프 배율 및 V 공칭에 따라 다름± 1% ± 10 카운트 전선 저항 정확도 제외
고조파
고조파 순서(n)  DC, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 그룹
상호고조파 순서(n)  OFF, 1-50 그룹화: IEC 61000-4-7에 따른 고조파 및 상호 고조파 하위 그룹
볼트%f0.0-100%0.1%± 0.1% ± n x 0.1%
%r0.0-100%0.1%± 0.1% ± n x 0.4%
절대0.0~1000V0.1V± 5%*
THD0.0-100%0.1%± 2.5%
암페어%f0.0-100%0.1%± 0.1% ± n x 0.1%
%r0.0-100%0.1%± 0.1% ± n x 0.4%
절대0.0~600A0.1A± 5% ± 5 카운트
THD0.0-100%0.1%± 2.5%
와트%f 또는 %r 0.0-100%0.1%± n x 2%
절대클램프 배율 및 V 공칭에 따라 다름—± 5% ± n x 2% ± 10카운트
THD0.0 %~100 %0.1%± 5%
위상각-360°~+0°1°± n x 1°
플리커
Plt, Pst, Pst(1분) Pinst  0.00~20.000.01± 5%
불균형
볼트%0.0-20.0%0.1%± 0.1%
암페어%0.0-20.0%0.1%± 1%
전원 신호
임계치  임계값, 한계값 및 신호 지속 시간은 2개의 신호 주파수에 대해 프로그래밍 가능——
신호 주파수  60-3000Hz0.1Hz
상대 V%  0-100%0.10 %± 0.4%
절대 V3s (3초 평균)  0.0-1000V0.1V공칭 전압의 ± 5%


일반 사양

케이스보호 홀스터가 결합된 견고한 충격 방지용 설계 경사가 있는 직립 위치에서 사용 시 IEC60529 IP51 규격의 방진 방적, 충격 및 진동 충격 30g, 진동: 3g 정현파, MIL-PRF-28800F Class 2에 따른 무작위 0.03g2/Hz
디스플레이밝기: 통상 전원 어댑터 사용 시 통상 200cd/m2, 배터리 전원 사용 시 90cd/m2, 크기: 127mm x 88mm(대각선 153mm/6.0인치) LCD 해당도: 320 x 240픽셀, 대비 및 밝기: 사용자가 조정 가능, 온도 보상
메모리8GB SD 카드(SDHC 준수, FAT32 포맷) 표준, 최대 32GB 선택 사항, 화면 저장 및 기록 포함 데이터 보관용 복수 데이터 메모리(메모리 크기에 따라 다름)
실시간 클록추이 모드, 과도현상 디스플레이, 시스템 모니터 및 이벤트 캡처 시 시간 및 날짜 스탬프


환경

작동 온도0°C ~ +40°C; +40°C ~ +50°C, 배터리 제외
보관 온도-20°C - +60°C
습도+10°C - +30°C: 95% RH 비응축
+30°C~+40°C: 75% RH 비응축
+40°C~+50°C: 45% RH 비응축
최대 작동 고도CAT IV 600V, CAT III 1000V에 최고 2,000m(6,666ft)
CAT III 600V, CAT II 1000V에 최고 3,000m(10,000ft)
최대 보관 고도 12km(40,000ft)
전자파 적합성(EMC)방출 및 내성 관련 EN 61326 (2005-12)
인터페이스미니 USB-B, PC 연결용 절연 USB 포트, SD 카드 슬롯은 기기 배터리 뒤에 있음
보증주 기기 3년(부품 및 서비스), 부속품 1년


· 제품 구성

모델 이름

설명

Fluke 435 II

3상 전력 품질 및 에너지 분석기

포함된 액세서리:

BC430 전원 어댑터

국제 규격의 플러그 어댑터 세트

BP290(기본 용량 리튬 이온 배터리) 28Wh(8시간 이상)

TLS430 테스트 리드 및 앨리게이터 클립 세트

WC100 색상 부호 클립 및 지역별 스티커

i430flex-TF, 61cm(24인치) 길이, 플렉시블 전류 프로브 4개

8 GB SD 카드

PowerLog CD(PDF 형식의 작동 설명서 포함)

USB 케이블 A - 미니 B




· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고
