연구소에서 사용하기에도 충분하며, 어디든 가져갈 수 있는 내구도와 이동성

• 세계 최고 성능 (정확도, 안정도, 균일성)의 산업용 열원

• 203 mm (8 in)까지의 담금 깊이

• 선택 사양 ITS-90 기준 입력은 PRT를 ±0.006 °C 까지 측정

• -45 °C 에서 700 °C의 온도범위

때로는 기존의 체계를 완전히 바꾸는 신제품이 등장 하기도 합니다. 당사 휴대용 dry well이 그러한 제품이었습니다. 당사의 Micro-bath도 그러한 제품이었습니다. 이번에는 bath급 성능과 dry well의 기능들을 정통 기준 온도계에 접목시켜 Metrology Well을 탄생시켰습니다.

Fluke Calibration의 혁신적인 신형 독점 전자계통 (특허 출원)으로 Metrology Well은 여러분이 활동하는 모든 현장 조건으로 연구소급 성능을 가져갑니다. 새로운 아날로그 및 디지털 제어 기술은 ?0.005 캜 에 달하는 안정도를 제공합니다. 이중 구역 제어, 축 (혹은 ?수직? 균일성은 60 mm (2.36 in) 구역 내에서 ?.02 캜에 달합니다. (That’s 60 mm!) 이러한 성능은 액체 bath에서만 얻을 수 있었습니다.

산업용 열원의 성능에 대해 6개 핵심적인 요소 (유럽 metrology 커뮤니티가 EA-10/13에서 설명하는)를 열거하면 다음과 같습니다: 교정된 디스플레이 정확도, 안정도, 축 (수직) 균일성, 방사 (well 간), 균일성, 부하의 영향, 이력도 당사는 일곱 번째 요소를 정통 기준 온도계 입력에 추가하여 완전히 새로운 제품 계통을 출시하였습니다. Metrology Well

(덧붙여, Metrology Well은 EA-10/13의 성능 기준을 만족하는 기재 사양을 가진 유일한 제품군 입니다. 당사의 사양은 희망사항이나 가이드라인이 아닙니다. 저희가 판매하는 모든 Metrology Well에 적용됩니다.)

정확도 표시

일반적으로 dry well을 교정할 때는 교정된 PRT를 Well 중하나에 삽입하고 PRT 측정값에 따라 교정기의 내부 제어 센서를 조정합니다. 이는 교정기에 “교정되어가는” 기준 PRT의 고유 특성을 고려하면 제한점이 있습니다. 기준 PRT는 교정기에 의해 측정되는 온도계와는 판이합니다. 블록내의 현저한 온도 경사가 존재하며, 짧은 블록에는 충분한 센서 담금을 얻을 수 없다는 점들은 추가적으로 문제가 됩니다.

그러나 플루크의 Metrology Well은 다릅니다. 온도 경사, 부하 효과, 히스테리시스를 최소화하여 디스플레이의 교정에 의미를 부여합니다. Metrology Well의 교정에는 소급가능하고 인증된 PRT만을 사용하며 당사 독점 전자계통은 가장 흔한 온도에서 ± 0.1 °C, 661 °C에서 ± 0.25 °C에 달하는 당사 사양의 10배가 넘는 정확도를 일관되게 재현합니다.

상기에 공칭된 불확도를 잘 이해하기 위한 응용 노트 포함 Metrology Well의 사용상 관계된 불확도의 이해는 본 페이지의 Knowledge & Information 탭에서 살펴보실 수 있습니다.

더욱 나은 정확도를 위해 Metrology Well 주문 시 외부 PRT를 ITS-90 특성으로 읽어 들이는 내장 전자계통을 선택할 수 있습니다.

안정성

Fluke Calibration의 열원들은 세계에서 가장 안정적인 열원들로 잘 알려져 있습니다. Metrology Well은 이를 개선합니다. 두 저온 장치 (9170, 9171 모델) 모두 범위 전체에서 ± 0.005 °C의 안정도를 가집니다. 700 °C 장치 (9173 모델)도 ±0.03 °C의 안정도를 얻습니다. 이보다 나은 안정도는 액체 bath와 일차 고정점 장치에서만 찾아볼 수 있습니다. 대부분의 dry well 제조사들이 사용하는 “상용 제어기”들은 이러한 수준의 성능을 제공하지 못합니다.

축 균일성

EA-10/13 문서는 dry well이 Well의 바닥에서 40 mm (1.54 in)가량 연장되는 최대 온도 균질 구역을 포함하도록 권고하고 있습니다. Metrology Well 들은 당사의 고유 전자 계통과 이중 구역 제어, 그리고 깊은 Well의 조합으로 60mm (2.36 in) 영역의 균질 규역을 제공합니다. 이러한 구역에서의 온도 경사는 0 °C에서 ±0.02°C부터 700°C에서 ±0.4°C에 이릅니다.

이에 더불어 당사는 Metrology Well에 대해 이러한 사양을 기재하였으며 보장합니다.

방사 균일성

방사 균일성 (Radial Uniformity)란 한 Well과 다른 Well 사이의 온도 차이를 가리킵니다. 설계가 고르지 못한 열원이나 큰 직경의 프로브가 사용되면 이 차이가 매우 커질 수 있습니다. Metrology Well에서는 이 값 각 Well의 수직 균질 구역으로 직경 6.4mm (0.25 in)혹은 그보다 작은 것들 사이의 가장 큰 온도 격차로 정의합니다. 저온 장치 (9170과 9171)은 ± 0.01 °C의 방사 균일성을 제공하며 고온 장치 (9172와 9173)은 ± 0.01 °C에서 ± 0.04 °C에 이릅니다 (700 °C에서)

부하 (Loading)

부하란 Well이 온도계로 채워진 후, Well의 바닥에 삽입된 기준 온도계에 의해 측정되는 온도 변화를 가리킵니다.

Metrology Well의 경우, 축 경사가 최소화 된 것과 같은 기전으로 부하 효과가 최소화됩니다. 당사는 dry-wells 보다 깊은 Well을 사용합니다. 또한, 독점 이중 구역 제어를 사용합니다. 부하 효과는 저온 장치에서 최소 ± 0.005 °C에 이릅니다.

히스테리시스

열 이력도는 양질의 기준 PRT 보다 내장 제어 센서에 더욱 많이 존재합니다. 이것은 같은 서로 다른 방향 (고온에서 저온으로, 혹은 저온에서 고온으로)에서 세트 포인트 온도를 측정할 때 서로 다른 두 개 외부 측정값으로 나타나며 열원의 온도범위의 중간에서 가장 큽니다. 이는 제어 센서들이 내구성을 위해 설계됐기 때문에 나타나며, SPRT 혹은 대부분의 PRT에서 보여주는 “strain free” 특성을 가지고 있지 않기 때문에 나타납니다. Metrology Well의 경우, 이력도는 0.025 °C에서 0.07 °C입니다.

담금 깊이

담금 깊이가 중요합니다. 이는 축 경사와 부하효과를 최소화할 뿐 아니라, 열원에서 테스트되는 각 온도계의 고유 담금 특성을 해결합니다. 이러한 특성들은 프로브 내부의 각 센서의 실제 위치와 크기, 프로브의 너비와 열 중량, 센서를 외부와 연결하는 리드 와이어 등이 있습니다. Metrology Well의 깊이는 9171, 9172, 9173 모델에서 203 mm (8 in) 입니다. 9170은 -45 °C의 온도를 지원하기 위해 깊이가 160 mm (6.3 in)입니다.

다른 놀라운 기능들

대형 LCD 디스플레이, 숫자 키패드, 온스크린 메뉴 덕분에 Metrology Well을 쉽고 직관적으로 사용할 수 있습니다. 디스플레이는 블록 온도, 내장 기준 온도계 온도, cut out 온도, 안정도 기준, 램프율을 보여줍니다. 사용자 인터페이스는 영어, 프랑스어, 중국어로 설정할 수 있습니다.

네 모델 전부 RS-232 직렬 인터페이스와 모델 9930 Interface-it 소프트웨어를 포함합니다. 모두 모델 9938 MET/TEMP II 소프트웨어와 호환되어 RTD, 열전대, 서미스터의 완전 자동 교정을 지원합니다.

PC 없이도 Metrology Well들은 최대 8개 온도 set point와 각각 사이의 “램프와 소크”시간을 지원하는 4개의 프로그래밍된 교정 작업을 수행할 수 있습니다. 열 스위치의 “dead-band”을 겨냥하는 자동 “switch test” 프로토콜이 있습니다. 전용 °C/°F 버튼은 용이하게 온도 단위간을 변환합니다.

다양한 미터법 및 imperial 단위를 지원하는 여섯 개 표준 장착물은 모두 각 장치와 함께 주문할 수 있습니다. (오른쪽의 장착물 참고. 상세한 내용을 위해서는 전체 데이터 시트를 다운로드 하십시오.) Metrology Well은 어디든 갖고 다닐 수 있을 만큼 작고 가볍습니다.

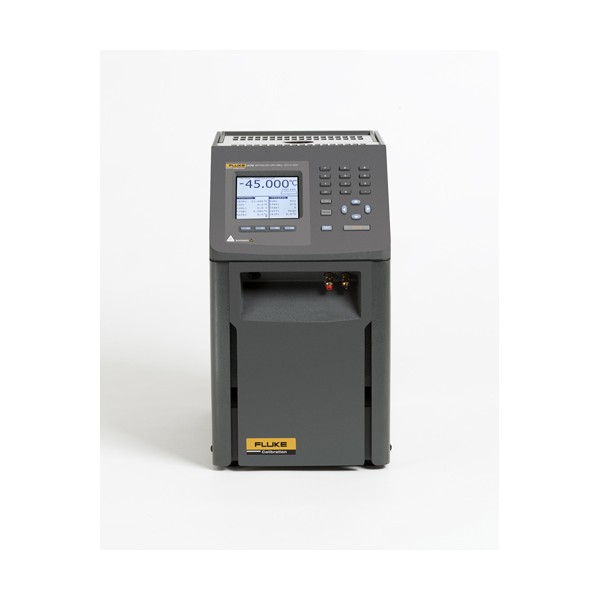

9170

가장 낮은 온도를 달성하는 9170 모델은 상온 조건에서 -45 °C에 도달합니다. 9170은 전체 온도범위 (최대 140 °C)에서 ± 0.005 °C의 안정도를 보이며 160 mm의 담금 깊이 (6.3 in)를 가졌습니다. ± 0.02 °C의 축 균일성과 ± 0.01 °C의 방사 균일성을 가지는 이 모델은 뛰어난 불확도를 제공하며 다양한 제약 목적 등에 최적입니다.

9171

깊이가 더 필요한 경우, 9171 모델이 -30 °C에서 155 °C까지 ±0.005 °C의 안정도로 203 mm (8 in)의 담금을 제공합니다. 9170과 같이, 9171도 뛰어난 축, 방사 균일성을 제공합니다. 9171의 디스플레이는 범위 전체에서 ± 0.1°C의 정확도로 교정됩니다.

9172

9172 모델은 35 °C에서 425 °C의 온도를 제공하며, 교정된 디스플레이 정확도는 425 °C에서 ±0.2°C에 달합니다. 9172는 아주 우수한 정확도에 더불어 온도에 따라 ± 0.005 °C에서 ± 0.01 °C에 달하는 안정도를 제공합니다. 203 mm (8 in)의 담금 덕분에 9172는 고온에서 줄기 전도 에러를 현저하게 낮출 수 있습니다.

9173

50 °C에서 700 °C 사이의 작업은 9173 모델이 비길 데 없습니다. 9173의 표시 정확도는 700 °C에서 ± 0.25 °C에 달하며, 담금 깊이는 203 mm (8 in)입니다. 해당 장치의 안정도와 균일성 성능은 높은 온도에서의 온도계 교정시의 불확도 예산을 현저하게 낮출 정도입니다.

물론, dry well 혹은 “dry-block” 교정기도 설자리가 있습니다. Fluke Calibration은 전세계에서 가장 고성능, 휴대용, 고속 dry well을 만들어왔으며, 앞으로도 만들 것입니다. 여전히 산업용 온도 센서의 성능을 빠르게 확인하는 것에는 이만한 것이 없습니다.
