적외선 측정을 위한 정확도와 소급 가능성

이제 Fluke Calibration 의 신규 4180/81 정밀형 적외선 교정기들을 이용하여 귀사의 IR 온도측정 정확도를 용이하게 개선할 수 있습니다. 이들 적외선 온도교정기들은 보다 일관적이며 정확하며 신뢰 가능한 교정기능을 제공하는데, 방사율은 방사학적으로 교정되며, 타깃 크기는 소스 효과로 인한 에러를 감소시킵니다. 또한 이들 적외선 교정기들은 온도계 방사율 설정값에 의해 발생하는 에러를 독자적인 방법으로 보상하므로, 교정을 단순화합니다.

즉각 교정을 위한 신규 인증 성능

·    유의미하며 일관적인 결과들을 위한, 방사학적 교정

·    인증교정 포함

·    -15 °C ~ 500 °C까지의 정확하며 신뢰 가능한 성능

·    대부분의 온도계에 대한 교정에는 152mm (6in)의 대형 타깃이 필요합니다.

·    8.6 kg (19 lbs) 의 가벼운 장치 중량으로 인해 인양과 휴대가 용이합니다.

·    직관적이며 판독이 용이한 디스플레이는 온도가 안정화될 때 이를 표시합니다.

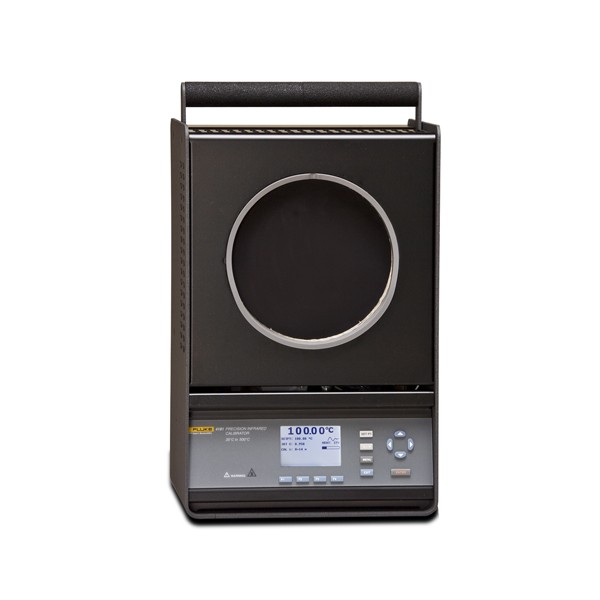

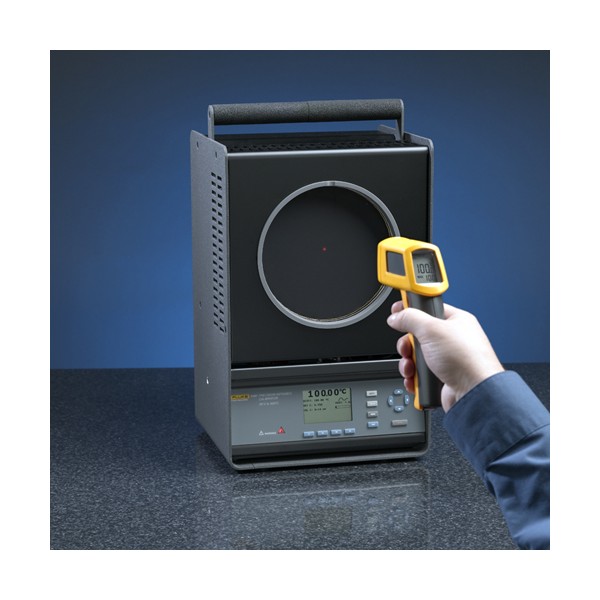

적외선온도계와 적외선영상분석기를 위한 4180 시리즈의 정밀 적외선 교정기들은 고속이며, 정확하고 사용이 용이합니다. 이는 세계에서 가장 공신력이 높은 온도교정 실험실 중 한 곳에서 제공하는 인증교정과 내장된 Fluke 온도계를 위한 교정절차 예제 그리고 고급 적외선온도계 교정에 필요한 모든 것과 함께 공급됩니다. 이는 그 온도범위 내의 모든 적외선온도계 또는 열화상 장비를 위한 이상적인 솔루션입니다.

4180 적외선 온도교정기는 -15 °C ~ 120 °C의 온도에 도달하며, 4181 적외선 온도교정기의 온도범위는 35 °C ~ 500 °C 입니다. 적외선온도교정에 있어 균일성은 중요한 특성입니다. 그 이유는 적외선온도계가 적절한 교정거리에 위치한 경우에 전체 타깃의 가능한 최대 영역을 관찰하기 때문입니다.

추가로, ±0.35 °C 정확도의 4180 시리즈는 추가적으로 방사율과 관련된 수정 없이도 사양을 준수할 수 있어, 4:1의 적절한 시험불확도 비(TUR)를 기록하고 있습니다.

복사율, 흑체와 회색체
대부분의 사람들은 흑체교정원을 적외선온도계의 교정과 연관시킵니다. 흑체라는 용어는 주어진 온도에서 가능한 최대량의 전력으로 전자기 방사선을 방출 및 흡수할 수 있는 이상적인 표면을 의미하지만, 비이상적인 표면을 가진 많은 교정기도 "흑체교정기"를 의미합니다.

이상적인 표면의 복사율은 1.00과 동일하지만 대부분의 “흑체교정기”의 복사율은 약 0.95입니다. (“회색체”가 보다 적절한 용어) 진정한 흑체교정원은 일반적으로 긴 공동에 협소한 개구부를 가진 형태가 될 것입니다. 불행히도 이러한 개구부는 정확한 교정을 위해 큰 타깃 사이즈를 요구하는 일반적인 적외선 온도계에 적용되기에는 크기가 너무 협소합니다. 진정한 흑체교정원의 장점은, 복사율이 정확하게 알려져 있다는 것입니다. 반면 기존의 평판 교정기들의 경우 복사율의 과도한 불확실성으로 인하여 대부분의 온도계에서 유의미한 교정이 어렵습니다. 따라서 418X 정밀형 적외선 온도계들은 “흑체” 교정원의 표면에서의 복사율 불확실성 및 열손실에 대한 수정을 위해 방사성 교정을 거치게 됩니다.



¹복사율이 0.9 ~ 1.0으로 설정된 4개의 8 µm ~ 14 µm 온도계

²균일성 사양은, 타깃의 중심에 초점을 맞춘 상이한 스포트 크기의 IR 온도계들이 동일한 온도를 측정하는 방법을 의미합니다.

³표적의 공칭방사율은 0.95이지만, 방사율관련 불확도의 최소화를 위해 방사학적 교정이 요구됩니다.
