사양

온도범위

5615:-12 과 5615:-9 -200 °C ~ 420 °C
5615-6: -200 °C ~ 300 °C

0 °C 에서의 공칭저항

100 Ω ± 0.10 Ω

온도계수

0.0039250 Ω/Ω/°C

정확도^[1]

± 0.024 °C @ –200 °C
± 0.012 °C @ 0 °C
± 0.035 °C @ 420 °CC

단기 반복성^[2]

± 0.009 °C @ 0.010 °C

드리프트^[3]

± 0.007 °C @t 0.010 °C

센서길이

28 mm (1.1 in)

센서위치

팁(0.27 in ± 0.13 in) 에서 6.9 mm ± 3.3 mm

Sheath 치수

5615-6: 152 mm x 4.76 mm (6.0 in x 0.188 in)
5615-9: 229 mm x 4.76 mm (9.0 in x 0.188 in)
5615-12:  305 mm x 6.35 mm (12.0 in x 0.250 in)

Sheath 치수 오차

± 0.127 mm (± 0.005 in)

Sheath 재료

Inconel™ 600

최소 절연저항

1000 MΩ @ 23 °C

전이접합부 온도범위^[4]

-50 °C ~ 200 °C

전이접합부 치수

직경 71 mm x 13 mm (2.8 in x 0.5 in)

최대 담금 길이

5615-6: 102 mm (4 in)
5615-9: 178 mm (7 in)
5615-12:  254 mm (10 in)

응답시간^[5]

평균 9초

자체가열(0 °C bath 내)

50 mW/°C

단자선 형식

PTFE jacket 단열 PTFE, 22 AWG

단자선 길이

 183 mm (72 in)

단자선 온도범위

-50 °C ~ 200 °C

교정

NVLAP 인증 교정 포함, 랩 코드 200706-0. 교정 불확도 표와 수정 가능 불확도를 참고하십시오.

^[1] 교정과 100시간 변동 포함(k=2)

^[2] 최저온도에서 최대온도까지의 3개 온도주기, 히스테리시스 포함, 95% 신뢰구간 (k=2).

^[3] 최대 온도에서 100시간 후, 95% 신뢰도 수준 (k=2)

^[4] 이 범위 밖의 온도는 수리가 불가능한 손상을 발생시킴. 최적 성능을 위해서는 전이부에 손이 닿아도 무방할 만큼 뜨겁지 않아야 합니다.

^[5] ASTM E 644에 의함.

5615-6-X

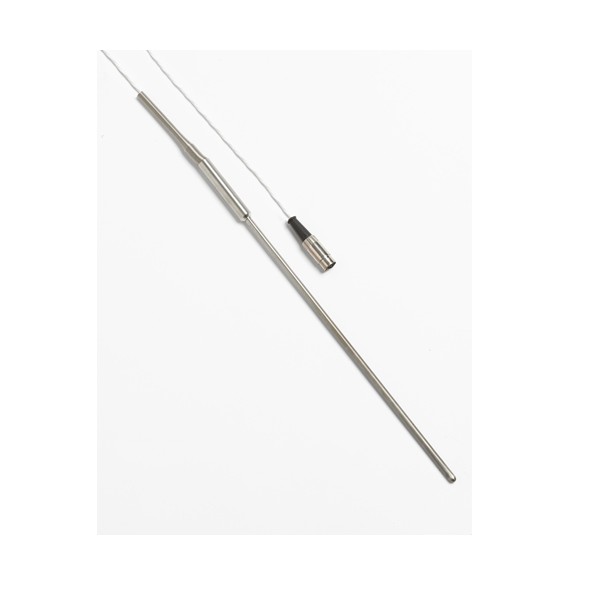

2차 표준 PRT, 4.76 mm x 152 mm (0.188 x 6.0 in), –200 °C ~ 300 °C

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5615-9-X

2차 표준 PRT, 4.76 mm x 229 mm (0.188 x 22.86 cm), –200 °C ~ 420 ℃

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5615-12-X

2차 표준 PRT, 6.35 mm x 305 mm (0.250 x 30.48 cm), –200 °C ~ 420 ℃

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).
