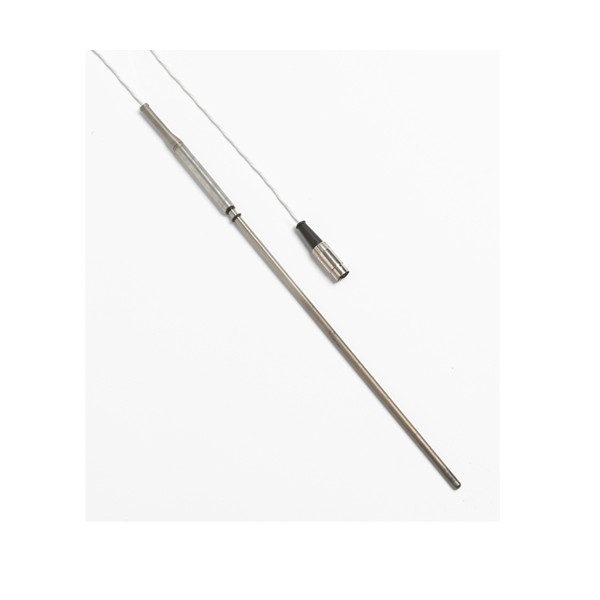

PRT센서 (2차급) 요약정보 및 구매

MODEL : 5616

제품문의

위시리스트 0 찜하기

브랜드	FLUKE CALIBRATION
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

공장, 현장 혹은 연구소에서 사용할 수 있는 견고하고 정확한 센서

온도범위: -200 °C ~ 420 °C
뛰어난 안정도: ± 10 mK
교정 정확도 0 °C에서 ± 0.012 °C
기준 급 백금 센서 요소
NIST 소급된 교정 포함

5616의 정확도와 온도범위를 같은 가격대에서 근접하는 다른 NIST-소급 가능한 기준 온도 센서를 찾아보실 수 없습니다.

5616-12는 비인증 NIST 소급 교정이 제공되며, 뛰어난 단기 재현성을 가진 100ohm백금 기준 저항기입니다.

5616의 온도범위는 –200 °C ~ 420 °C 이며, 그 고순도의 백금소자와 내구성에 의해 실험실 또는 현장에서 유용합니다. 백금소자를 내장한 기존을 선정하는 경우 단기 반복성과 장기 드리프트의 두 가지에 유의해야 합니다. PRT를 교정 시와 같이 그 온도범위에 걸쳐 순환시키면 그 삼중점에서의 저항은 예상범위 내에서 증감할 수 있습니다. Fluke Calibration에서는 이 범위 (단기반복성)를 3개 열주기 내에서의 물의 삼중점에서의 반복성으로 정의합니다. 5616은 ± 0.010 °C (± 0.004 °C 평균.) 이상의 단기 안정성으로 동급 최고성능입니다. 또한 5616의 드리프트는 100시간동안 최대온도(420 °C) 에 노출시 물의 삼중점에서 ± 0.007 °C 입니다. 이들 사양은 k=2에 해당되며 따라서 95%의 신뢰수준을 포함합니다.

5616 밀봉 INCONEL® 600 Sheath은 길이가 298 mm (11.75 in) 직경이 6.35 mm (0.250 in) 입니다. 프로브의 PTFE 자켓 케이블은 4 와이어 리드로 끝나는 은박 구리로 만들어져, 측정 시 리드와이어 저항 효과를 제거합니다. 5616을 Fluke Calibration의 1523/1524 Handheld 기준 온도계, 1560 Black Stack, 1529 Chub-E4, 혹은 1502A 트위너 thermometer readout 등과 사용하십시오.

각 센서는 제조사의 교정 보고서가 제공됩니다. 보고서에는 일곱 개 교정 온도 점에서의 확장 불확도 (k=2), ITS-90 교정 계수, 1 °C 단위 온도 대 저항 표를 포함합니다. 5616을 다른 이차 기준 PRT와 비교해보십시오. 가격이 마음에 드신다면 성능에서더욱 만족하실 것입니다.

· 제품 사양

사양

변수

수치

온도범위

-200 °C ~ 420 °C

0.01 °C 에서의 공칭저항

100 Ω ± 0.5 Ω

온도계수

0.003925 Ω/Ω/°C 공칭

교정 정확도 ^[1] (k=2)

± 0.012 °C @ −200 °C
± 0.011 °C @ 0 °C
± 0.028 °C @ 420 °C

단기 반복성^[2]

± 0.007 °C @ 0.010 °C

드리프트^[3]

± 0.007 °C @ 0.010 °C

히스테리시스

최대 ± 0.010 °C

센서길이

50.8 mm (2.0 in)

센서위치

팁(0.375 in ± 0.125 in) 에서 9.5 mm ± 3.2 mm

Sheath 치수 오차

± 0.08 mm (± 0.003 in)

Sheath 재료

INCONEL® 600

최소 절연저항

23 °C 에서 500 MΩ

전이접합부 온도범위^[4]

−50 °C ~ 150 °C (각주 참고)

최소 담금길이^[5]
(<5 mK 에러)

102 mm (4.0 in)

최대 담금 길이

254 mm (10 in)

응답시간^[5]

평균 8초

자체가열(0 °C bath 내)

60 mΩ/°C

단자선 형식

PTFE-자켓 케이블, PTFE 절연 전도체, 은박을 포함한 구리, 24 AWG.

단자선 길이

182.9 cm ± 2.5 cm (72.0 in ± 1.0 in)

단자선 온도범위

-50 °C ~ 150 °C

교정

NIST 소급 가능한 교정

^[1]교정 불확도와 100시간 드리프트 포함
^[2]최소 온도에서 최대 온도까지 3 열사이클, 이력도, 95% 신뢰도 수준 (k=2)
^[3]최대 온도에서 100시간 후, 95% 신뢰도 수준 (k =2)
^[4]이 범위 바깥의 온도는 비가역적인 손상을 일으킵니다. 최대 성능을 위해 전이 접합부는 만지기에 너무 뜨겁지 않아야합니다
^[5]ASTM E 644에 따라

교정 불확도

온도

확장

불확도 (k=2)

-197 °C

0.012 °C

-80 °C

0.012 °C

-38 °C

0.011 °C

0 °C

0.009 °C

156 °C

0.011 °C

230 °C

0.013 °C

420 °C

0.021 °C

주의: 연구소는 주기적으로 불확도를 재평가합니다. 교정 불확도는 교정 프로세스, 사용된 표준, 장비 성능에 좌우됩니다.

· 제품 구성

모델	설명
5616-12-X	2차 기준 PRT, 6.35 mm x 298 mm (0.250 x 11.75 in), –200 ~ 420 °C X = 종단. “A" (914X에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정

모델

설명

5616-12-X

2차 기준 PRT, 6.35 mm x 298 mm
(0.250 x 11.75 in), –200 ~ 420 °C
X = 종단. “A" (914X에 대해 INFO-CON),
“B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN),
“G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON),
“J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그),
“P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정
