사양

저항

0 °C ~ 공칭 100 ohm

온도 계수

공칭 0.003923 Ω/Ω/ °C

온도 범위

-200 °C ~ 500 °C
(5618B-6-X의 경우 –200 °C ~ 300 °C)

변동률

500°C에서 일정하게 사용되면 ± 0.1 °C

Sheath 재료

316 SST

단자

22 AWG PTFE, 6’

종단

지정

히스테리시스

–196 °C and 420 °C을 끝점으로 사용할 때
0 °C에서 0.01°C 이하

시상수

물에서 3fps로 이동 시, 계단변화에 대한 63.2% 응답에 최대 4초.

열 EMF

420 °C에서 25mV 이하

교정

제조사의 NVLAP-인증 교정 및 ITS-90계수, 1 °C 단위 R vs T 값, 랩 코드 200706-0 포함

치수

5618B-12: 길이 305 mm x 직경 3.2 mm (12 x 1/8 in)
5618B-9: 길이 229 mm x 직경 3.2 mm (9 x 1/8 in)
5618B-6: 길이 152 mm x 직경 3.2 mm (6 x 1 in)

교정 정확도† (k=2)

-200 °C에서 ± 0.026 °C
0 °C에서 ± 0.066 °C
500 °C에서 ± 0.219 °C

†내용물: 교정 불확도 및 드리프트 사양.

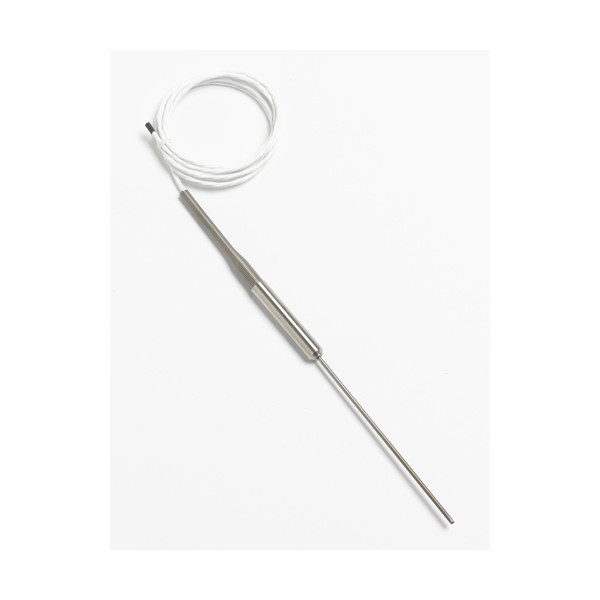

5618B-12-X

305 mm (12 in) 소 직경 프로브

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5618B-9-X

229 mm (22.86 cm) 소 직경 프로브

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5618B-6-X

152 mm (15.24 cm) 소 직경 프로브

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).
