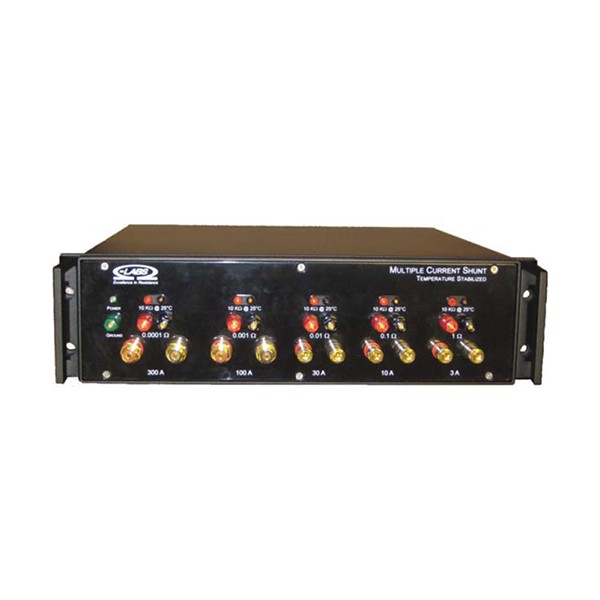

MCS 멀티 전류 션트 요약정보 및 구매

MODEL : MCS

제품문의

위시리스트 0 찜하기

브랜드	OHM-LABS
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기존의 수동적인 션트는 전원의 밑에 열을 발생시킵니다. 열은 저항을 변화 시키므로, 그 전압 출력, 핀 디자인, 한층 더 팬을 추가하여 자기 발열에 의한 오차를 줄이기 위해 설계 되었습니다.
MCS는 열적으로 자신의 모듈을 냉각시킵니다. 션트에 포함 된 서미스터의 온도를 모니터링합니다. 온도는 현재의 응용 프로그램과 상승하면 냉각 모듈은 현재 측정의 불확도의 주요 원인을 줄이고, 열을 제거합니다.

MCS는 100 암페어의 션트는 전체 전류 범위를 넘어 미만 33 ppm 이하 (0.0033 퍼센트)을 변경하기 위하여 시험되고 있습니다. 즉, (+ / -0.01 %) 정도 100A 션트 변화보다 훨씬 낮습니다.

10 K 서미스터 세트는 사용자가 연속적으로 각 분기의 온도를 모니터링 할 수있습니다. MCS의 모든 션트는 DC 및 AC 측정 사이의 적합성을 보장합니다. 5 개의 별도의 정밀 션트 비용 미만의 경우 MCS는 뛰어난 성능과 더 범용성을 제공합니다.

· 제품 사양

Current	Reistance in Ohms	Volts at RAted I	Accuracy in %
0-3 A	1	3	<0.01
10 A	0.1	1	<0.01
30 A	0.01	0.3	<0.01
100 A	0.001	0.1	<0.01
300 A	0.000 1	0.03	<0.05

Notes

Stated accuracy is at time of manufacture Temperature Coefficient of Resistance: <5 ppm / °C, 18-30 °C Power coefficient (ppm/W): 1Ω <1; 0.1Ω <2; 0.01Ω <5; 0.001Ω <10; 0.000 1Ω <30 12-month stability typically <10 ppm Connections: Potential: Low thermal EMF binding posts. Current: 3/10/30 A: gold plated binding posts. 100 A: 3/8-16 threaded posts. 300 A: 1/2-13 threaded posts. 100-240 VAC, 50/60 Hz Warrantee: 2 years

Physical

47x15x46 cm 3U Weight: 20 kg
