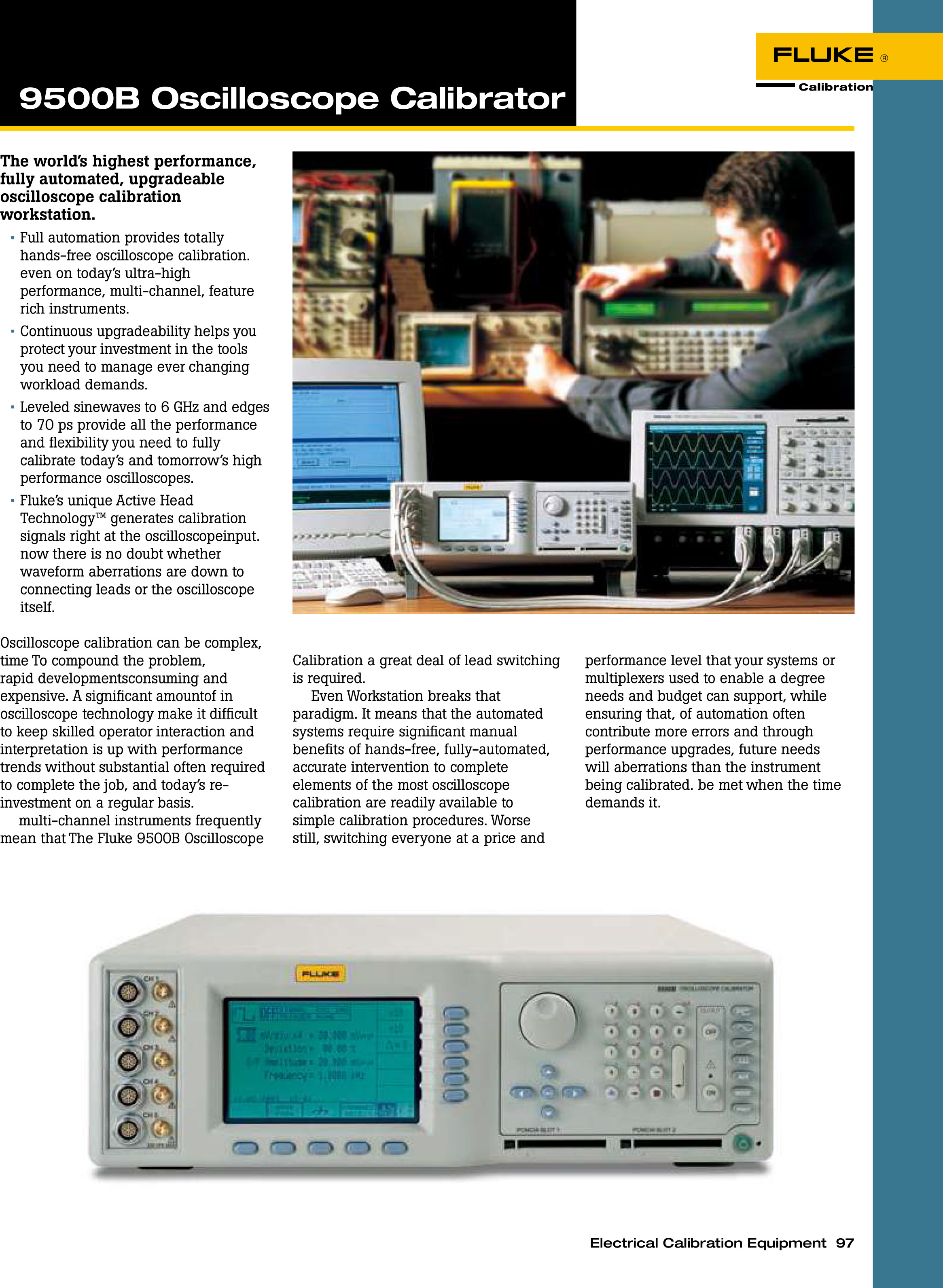

세계 최고성능의 완전자동화 업그레이드가능 오실로스코프 교정 워크스테이션

오실로스코프 교정은 복잡하며, 시간소모적이며 고비용일 수 있습니다. 작업을 완료하는 데에 상당량의 숙련사용자 상호작용과 해석이 요구되는 경우가 많으며, 오늘날의 복수채널 장치 환경에서 이는 다수의 단자교환의 필요성을 의미하는 경우가 많습니다. 자동화 시스템들도 가장 간단한 교정절차의 요소들을 완료하는 데에 상당량의 수작업을 필요로 합니다. 일정수준의 자동화를 실현하기 위해 사용되는 스위칭 시스템 또는 멀티플렉서들은 교정대상 측정기보다 많은 에러와 결함을 발생시키는 경우가 많습니다.

오실로스코프 기술의 급격한 발전에 의해 정기적인 대규모 투자 없이 성능 트렌드와 맞추기 어렵다는 점이 상황을 더욱 악화시킵니다. 9500B 오실로스코프 워크스테이션이 이 패러다임을 극복했습니다. 즉, 귀사의 요구와 예산이 지원할 수 있는 가격과 성능수준에서 핸드프리 완전자동화 높은 정확도 오실로스코프 교정의 이점이 누구에게나 제공되며, 동시에 성능 업그레이드를 통하여 필요한 시점에 향후의 요구에 대응할 수 있도록 합니다.,

9560 능동헤드-6.0GHz까지의 궁극적인 레벨 정현파 성능

능동헤드 제품군의 최신 제품인 9560의 출시는 오실로스코프 교정에 대한 당사의 사명을 또다시 입증하는 것입니다. 귀사의 투자 보안에 대한 당사의 지속적인 노력으로, 최근 보안성을 높인 9560 능동헤드는 을 선보여 이러한 약속을 이행하였습니다. 이 제품은 9500의 현재 사용자들이 자사의 장비를 모든 9500B의 상태로 업그레이드하며 보다 최신의 제품과 성능향상을 활용할 수 있도록 합니다. 9560은 6.0GHz 레벨 정현파와, 70ps의 펄스에지를 출력할 수 있습니다.

여타 오실로스코프 교정기의 경우와 달리 고정진폭 펄스로 제한되지 않습니다. Active Head Technology™ 는 출력진폭을 4.44mV와 3.1V 사이에서 조정할 수 있도록 하여, 오실로스코프 증폭기를 가장 감도가 높은 범위까지 확인할 수 있습니다. 선택한 진폭에 관계 없이 제어 파형 필터링은 모든 고속에지의 에너지분포가 정확하게 정의되도록 보증합니다.

·         완전한 자동화는 현재의 초고성능 복수채널 다기능 측정기에 대해서도 완전한 핸즈프리 오실로스코프 교정기능을 제공합니다.

·         연속적 업그레이드가능성은 계속 변화하는 워크로드 요구사항에 대응하기 위해 필요한 툴에 대한 투자를 보호할 수 있도록 합니다.

·         5채널에 대한 동시출력은 주요 단자변경과 복잡한 신호멀티플렉서 또는 임피던스정합 네트워크가 필요하지 않음을 의미합니다.

·         6.0GHz까지의 레벨 정현파와 70ns까지의 에지는 현재와 미래의 고성능 오실로스코프의 완전한 교정에 필요한 모든 성능과 유연성을 제공합니다.

·         Fluke Calibration의 고유한 Active Head Technology™ 는 오실로스코프 입력에서 곧바로 교정신호를 생성하므로, 파형이상의 원인이 연결단자 또는 오실로스코프 자체에 있는지를 구별할 수 있습니다.

신규 오실로스코프 교정기의 비용이 정당화됩니까? 당사의 오실로스코프 교정기 투자수익 계산기는 신규 교정기에 투자된 비용의 회수에 소요되는 기간의 예측을 지원합니다. 계산기는 사용하기 용이하며 다운로드 가능한 엑셀파일 (55KB)입니다.

9500B 오실로스코프 교정기의 기능들

오실로스코프 교정의 자동화는 여러 교정실험실에서 실현 가능한 가장 큰 생산성 향상 중 하나입니다. 이 작업은 수동으로 실행되며, 숙련된 운전자들도 기본적으로 필요한 반복적인 작업을 실행하는 데에 상당한 시간이 소요됩니다. 반자동 또는 부분자동 솔루션들 이 문제들을 해결하며, 숙련된 기술자들이 보다 가치 있는 작업을 실행할 수 있도록 합니다. 그러나 실제로는 이러한 부분적 솔루션들 자체의 문제들이 발생하게 됩니다.

지난 10년 동안 선호되는 오실로스코프는 2채널 측정기에서 보다 복잡한 4채널 측정기로 변화하였습니다. 이들 측정기를 교정하는 경우 절차의 진행에 따라 교정신호를 채널간에 이동할 필요가 있습니다. 이는 케이블의 물리적 이동을 통해 달성할 수 있는데, 이 때 운전자의 개입이 필요합니다. 고성능 측정의 경우 케이블과 커넥터를 취급하므로 추가적인 측정불확도가 발생할 수 있습니다. 대안은 신호의 라우팅을 위한 스위칭 매트릭스를 장치하는 것인데, 이 경우 교정불확도를 크게 악화시키는 신호반사, 접점불량과 경로차이 등이 발생할 수 있습니다.

능동헤드와 완전자동화

Fluke Calibration 9500B는 이와 같은 문제에 대응하며, 독자적인 능동헤드의 사용을 통하여 진정하며 완전한 자동화를 제공합니다. 9500B의 경우 오실로스코프의 완전한 교정에 필요한 모든 신호는 교정기 메인프레임에 대해 원격인 제거가능 헤드에서 생성됩니다. 헤드들은 추가적 케이블의 필요 없이 직접 오실로스코프 입력에 연결됩니다. 파형의 모든 제어와 스위칭은 메인프레임의 제어하에서 그러나 헤드 내에서 오실로스코프와 증폭기로부터 일반적으로 수 mm 거리 내에서 실행됩니다. 각각의 9500B 메인프레임은 최대 5개 헤드를 제어할 수 있으므로, 외부 트리거를 이용하여 4채널 오실로스코프를 교정하는 데에 필요한 모든 신호들은 운전자 개입 또는 외부 스위칭의 필요성 없이 공급, 제어, 및 전환가능합니다.

MET/CAL? Plus 교정관리 소프트웨어

완전한 자동화의 연쇄 내에서의 마지막 링크는 소프트웨어입니다. 9500B 오실로스코프 교정기는 Fluke Calibration 의 강력한 IEEE-488 (GPIB) 기반 MET/CAL Plus 자동화 교정관리 소프트웨어와 함께 사용될 수 있습니다. MET/CAL은 교정절차를 자동화할 수 있도록 하면서 또한 결과를 문서화하며, 교정재고를 관리하며, 신규 오실로스코프 교정절차들을 개발할 수 있도록 합니다. Microsoft Windows? 하에서 실행되며 복수사용자 네트워킹을 지원하는 이 소프트웨어는 ISO 9000 준수성 소급가능성, 사용자 정의 맞춤형 인증서와 보고서 생성 그리고 고수준 절차 프로그래밍 등의 발전형 기능들을 구현합니다. 그 결과는 보다 높은 워크로드 산출, 개선된 교정일관성, 인적 에러의 최소화, 그리고 운전자 교육에 대한 요구 감소 즉, 간단히 요약하면 보다 낮은 비용에 보다 높은 교정품질이 실현되는 것입니다.

Gold Support 프로그램

빠르게 변하는 오실로스코프 시장에 대응하기 위해 Fluke Calibration 에서는 지속적으로 신규 교정절차들을 작성하고 있습니다. 1회의 저비용 지출(3-4개의 DSO 오실로스코프 교정절차 작성비용보다 낮은) 로 다음 12개월간 Fluke의 소프트웨어 지원팀에 의해 작성된 모든 신규 절차에 대한 접근권한을 제공하는 당사의 MET/SUPPORT Gold 소프트웨어 지원프로그램을 구입할 수 있습니다. 현재의 성능에서 이는 매년 100여 개의 신규 오실로스코프 교정절차에 해당됩니다. 그리고 업데이트를 요청하거나 인도를 기다릴 필요가 없으며, 매 신규 절차는 당사 웹사이트에서 다운받을 수 있습니다. 무료 절차 라이브러리에 추가하여 MET/SUPPORT Gold 를 본격 가동하기 위한 60일간의 우선적 지원을 받게 됩니다. 또한 귀사에서는 당사의 웹사이트에서 신규 절차들을 다운받거나 커스텀 작성 절차를 받을 수 있는 기회를 포함한, 다양한 이점을 제공하는 MET/SUPPORT Gold 프로그램을 구입할 수 있습니다. 귀사가 필요로 하는 오실로스코프 절차가 제공되지 않으며 이를 신속하게 필요로 하는 경우 당사에서는 신속 절차작성 정책의 일환으로 대단히 경제적인 비용으로 귀사가 필요로 하는 절차를 작성할 수 있습니다.

업그레이드가능성

귀사의 투자 보호

최근 몇 년간 오실로스코프 기술과 성능수준이 대폭 변동되었으며, 이 추세는 계속될 것입니다. 몇 년 전에 첨단장비로 취급되던 것이 이제는 범용장비로 분류될 수 있습니다. 이들 계측기를 지원하기 위한 교정설비의 유지 담당자들에 있어서의 도전은 이 신속한 발전에 대응하는 방법을 찾는 데에 있습니다. Fluke Calibration 9500B 는 완벽한 솔루션 즉 완전한 업그레이드기능을 제공합니다. 현재에는 600Mhz의 중간 성능의 9500 오실로스코프 교정솔루션에 투자할 수 있습니다. 작업부하의 변경 그리고 고성능의 계측기들의 중요성이 증대됨에 따라 성능을 1.1GHz, 3.2GHz 그리고 곧바로 6.6Ghz까지 업그레이드할 수 있습니다. 이미 고성능 계측기를 이용한 작업의 필요성이 존재하는 경우 언제든지 건너뛸 수 있습니다. 귀사에서 당장 완전한 자동화를 필요로 하지 않는 경우에는 소수 또는 단 하나의 능동헤드부터 시작할 수 있습니다. 요구사항의 변동에 따라 귀사의 일상적인 오실로스코프 교정요구사항에 완벽하게 일치되는 자동화 정도와 성능수준에 도달할 때까지 헤드를 추가하면 됩니다. 독자적인 ‘Active Head TechnologyTM’ 를 갖춘 Fluke Calibration 의 9500 과 9500B 오실로스코프 교정 워크스테이션만이 교정장비에 대한 귀사의 투자를 보호하기 위한 기술적 업그레이드 경로를 제공할 수 있습니다.

메인프레임 제품군

Fluke Calibration에서는 오실로스코프 교정 업계에서의 자타가 공인하는 당사 제품의 품질을 유지하기 위해 최고수준의 성능에 부응해야 한다는 것을 인식하고 있습니다. 그러나 적어도 현재까지는 모든 이들이 이러한 최고 수준의 성능을 필요로 하지는 않는다는 것도 인식하고 있습니다. 주류에 해당하는 성능을 필요로 하는 교정실험실들의 요구에 대응하기 위해 Fluke Calibration에서는 9500B 시리즈 제품들을 공급하고 있습니다. 이 제품들은 다음과 같습니다.

• 9500B/600 600 MHz 고성능 오실로스코프 교정 워크스테이션

• 9500B/1100 MHz 고성능 오실로스코프 교정 워크스테이션

• 9500B/3200 3.2 GHz 고성능 오실로스코프 교정 워크스테이션

Fluke Calibration 에서는 귀사의 요구가 향후에는 반드시 변화할 것이라 내다보고, 단순히 성능수준을 개선하기 위해 양호하게 동작하는 장비를 완전히 교체하는 것은 귀사가 선호하는 방법이 아니라는 것을 인식하고 있습니다. 따라서 상기 언급된 모든 모델은 언제든지 보다 고성능으로 업그레이드가능하며, 이는 당사의 기존 9500 시리즈 교정기를 이미 보유하고 있는 경우에도 적용됩니다. 당사에서는 향후에 이루어지는 모든 업그레이드 역시 이와 같은 업그레이드 철학에 부합하기 위해 총력을 기울일 것입니다.

능동헤드 범위

4종의 상이한 능동헤드들이 9500B 제품군의 업그레이드가능성 옵션을 더욱 확장하고 있습니다. 이러한 기능의 추가는 9500B 오실로스코프 교정 워크스테이션의 성능을 개선하며, 주파수범위를 확장하거나 또는 자동화 가능성을 증대시킬 수 있습니다.

• 9510 500ps 펄스 상승시간의 1.1GHz 능동헤드-모든 9500B 메인프레임과 호환되는 9510은 1.1GHz 까지의 레벨 정현파를 공급합니다 (또는 메인프레임의 최대주파수 둘 중에서 낮은 주파수). 이는 임의의 메인프레임과 사용시에 500ps의 상승시간의 펄스를 출력합니다.

• 9530 150ps와 500ps 펄스 상승시간의 3.2GHz 능동헤드-모든 9500B 메인프레임과 호환되는 9530은 3.2GHz까지의 레벨 정현파를 공급합니다 (또는 메인프레임의 최대주파수 둘 중에서 낮은 주파수). 이는 임의의 메인프레임과 사용시에 150ps 또는 500ps의 선택 가능한 상승시간의 펄스를 출력합니다.

• 9550 25ps 펄스기능의 초고속 능동헤드-9550은 14GHz까지의 샘플링 오실로스코프의 교정에 사용 가능한, 25ps 상승 및 하강시간의 펄스를 제공합니다.

• 9560 확장 6Ghz 대역폭 능동헤드-9560은 9500B에 대해 6Ghz까지의 레벨 정현파로 정확한 교정을 실행하는 독자적인 능력을 제공하며 이 성능은 기타 오실로스코프 교정기를 능가하는 것입니다. 9560은 9500B/3200 메인프레임 또는 업그레이드 9500/3200과 함께 사용하는 경우에만 6GHz를 발생합니다. 기존에 보유한 9500 메인프레임을 이 성능수준으로 업그레이드하고자 하는 경우 Fluke Calibration으로 문의하십시오.

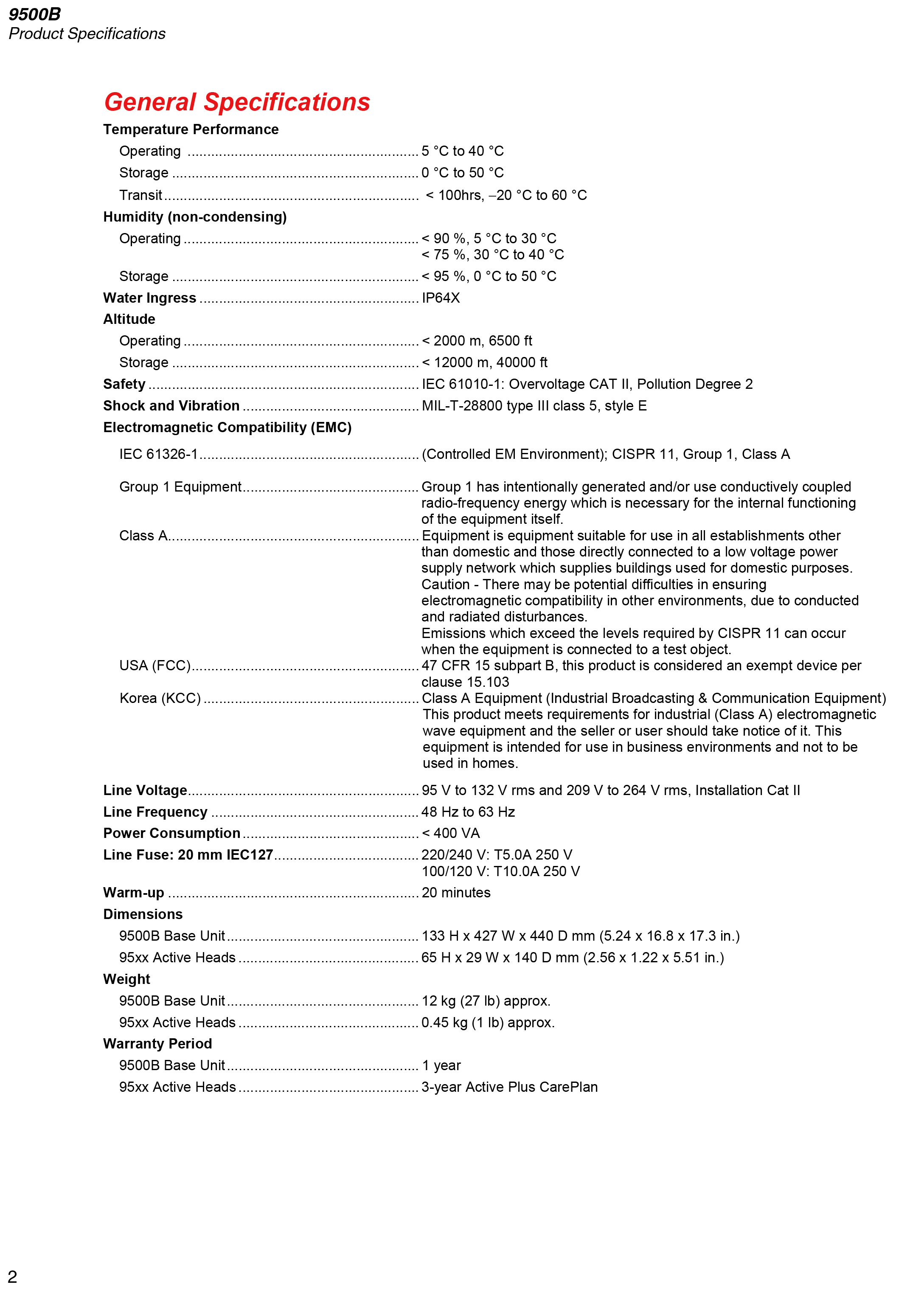

성능

Active Head TechnologyTM

능동헤드는 14 x 6.5 x 3 cm 의 소형 경량 모듈로서 2개의 케이블 즉 단일의 동축케이블과 제어선을 통하여 9500B 메인프레임에 연결됩니다. 헤드 내에는 현대적인 고성능 오실로스코프의 교정에 필요한 신호들을 공급하는 데에 필요한 모든 회로를 포함하고 있습니다. 이는 ±220까지의 정밀 dc 레벨, 10Hz-100kHz에서의 최고 210V pk-pk 의 진폭교정 구형파, 0.1Hz-6GHz의 레벨 정현파(헤드에 따라 결정) 그리고 0.2ns~50s의 4종의 상이한 형식의 타이밍 마커가 포함됩니다. 또한 하이브리드는 정현파 진폭검출회로, 광대역 감쇄기 네트워크, 펄스발생기, 에지검출기와 출력신호 다중화도 포함합니다. 절대성능의 제공에 있어 오실로스코프 증폭기 입력에 대한 헤드 출력회로의 근접성이 필수적입니다. 기존의 유선환경에 있어 부정합, 알려지지 않거나 예측이 불가능한 케이블전송 속성과 완벽하지 못한 연결 모두 교정기 출력과 오실로스코프 입력간의 신호의 열화요인으로 작용합니다. 능동헤드를 사용하는 경우 교정기 출력과 오실로스코프 입력간의 거리는 수 mm에 불과합니다. 이 짧은 거리는 정합 임피던스, 마이크로스트립 전송선, 그리고 고급 BNC 또는 SMA 커넥터를 포함하여 교정신호의 열화,왜곡과 불확실성의 원천을 거의 제거합니다. 내부 자동 절체형 50Ω 종단은 고임피던스 오실로스코프 입력에 대한 연결시의 외부 종단기에 대한 필요성을 제거합니다.

9560-최고 성능

능동헤드 제품군의 최신 제품인 9560의 출시는 오실로스코프 교정에 대한 당사의 사명을 또다시 입증하는 것입니다. 귀사의 투자 보안에 대한 당사의 지속적인 노력으로, 최근 보안성을 높인 9560 능동헤드는 을 선보여 이러한 약속을 이행하였습니다. 이 제품은 9500의 현재 사용자들이 자사의 장비를 모든 9500B의 상태로 업그레이드하며 보다 최신의 제품과 성능향상을 활용할 수 있도록 합니다. 9560은 6GHz 레벨 정현파와, 70ps의 펄스에지를 출력할 수 있습니다. 여타 오실로스코프 교정기의 경우와 달리 고정진폭 펄스로 제한되지 않습니다. Active Head Technology™ 는 출력진폭을 4.44mV와 3.1V 사이에서 조정할 수 있도록 하여, 오실로스코프 증폭기를 가장 감도가 높은 범위까지 확인할 수 있습니다. 어떤 진폭을 선택하건 간에 제어파형 필터링은 모든 고속에지들이 정확하게 정의된 고조파에너지 분포를 보유하도록 보장합니다.

완전한 기능성

수직 및 수평편향 대역폭

4.44 mV 와 3.1V 진폭, 70 ps, 150 ps 또는 500 ps 상승/하강시간의 고속 그라운드 복귀 에지들을 이용하여 오실로스코프의 수직편향/수집 증폭기의 펄스스응답과 대역폭을 확인합니다. 최고 210 V pk-pk의 높은 레벨의 에지들을 이용하여 입력 감쇄기들의 동적 성능을 확인합니다. 50W에 대해 4.44 mV ~ 5.56 V pk-pk (9650 능동헤드 사용 시 50W에 대해8.88 mV - 5.56 V pk-pk) 진폭범위의 최대 600 MHz, 1.1 GHz, 3.2 GHz 또는 6 GHz의 레벨 정현파를 이용하여 오실로스코프 대역폭의 직접교정을 실행합니다. 이들은 또한 Z축과 수평편향 대역폭의 교정에도 사용됩니다. 2중 정현파 출력은 일반적으로 연결케이블에 분배기를 연결해야 하는, 오실로스코프의 트리거 감도와 여타 기능들에 대한 교정을 실행합니다.

수직편향이득

DC 레벨과 10Hz-100kHz 구형파는 dc에 대해 0.025% 정확도 그리고 구형파에 대해 0.05%의 정확도로 5디지트 진폭분해능으로 최고 220V까지 조정가능하며, 이는 12비트 디지털화 및 14비트 보간 오실로스코프의 수직편향범위를 교정하는 데에 충분합니다. 9500B는 50W 입력종단을 보호하기 위해 고전압 인가 전에 오실로스코프의 입력임피던스를 확인합니다. 50Ω 출력임피던스로의 자동스위칭은 5.56V까지의 진폭에 대해 동일한 파형을 제공합니다. (9560의 경우는 최소진폭 즉 8.88 mV - 5.56 V pk-pk 를 50Ω 으로 재조정하여 소스 임피던스를 보상하므로 예외)

타임베이스 정확도

타이밍 마커는 눈금당 0.2ns~50s의 타임베이스 범위에 대한 교정을 지원합니다. 4개 형식의 선택과, 진폭 증대를 통한 매 10번째 마커를 하이라이트할 수 있는 기능은 아날로그와 디지털 스토리지 오실로스코프상에서 최적의 가시성을 제공합니다.

또한 사각 및 펄스 마커는 타임베이스 지터를 교정하는 데에도 사용가능 합니다. 고안정도 수정기준 발진기를 내장한 9500B 교정기들은 ± 0.25 ppm 의 타이밍 정확도를 갖추고 있으며 이는 최신의 DSO에 대한 교정에 요구되는 레벨입니다.

보조 교정기능들

9500B 보조기능들은 타 교정기에서 흔히 간과되는 오실로스코프 기능들에 대한 교정을 실행합니다.

• 전류프로브의 교정을 위한 쵝 100mA의 DC 및 구형파 전류

• TV 동기분리기 기능의 시험을 위한 컴포지트 영상신호들

• 트리거 레벨 마커의 교정과 DSO의 누락비트 시험을 위한 선형램프

• 50W 종단보호의 시험을 위한 대전류 5V-20V 프로브

• 0의 스큐에 의해 펄스에지를 복수채널 스코프에서의 채널지연 평가를 위한 펄스에지의 정확한 정렬

• AUX IN은 외부 교정파형을 능동헤드의 BNC/SMA 커넥터에 라우팅

• 오실로스코프의 입력임피던스를 직접 측정하는 저항 및 용량기능

• 단락/개방회로 출력은 오실로스코프 입력누설전류 시험 지원
