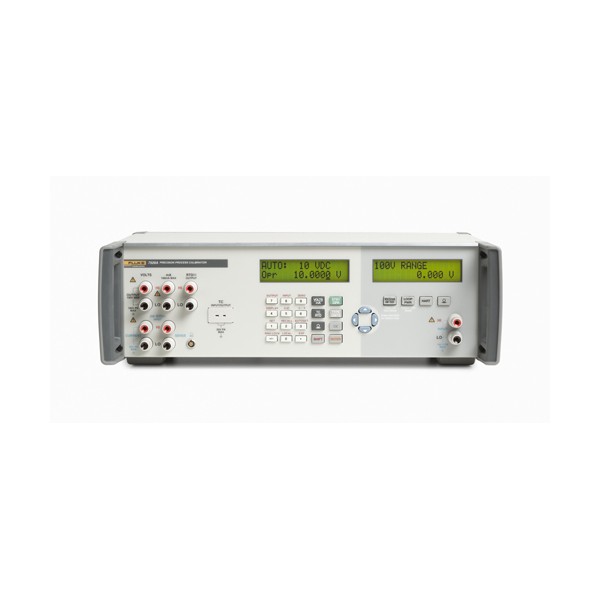

7526A 프로세스 교정기 요약정보 및 구매

MODEL : 7526A

제품문의

위시리스트 0 찜하기

브랜드	FLUKE CALIBRATION
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

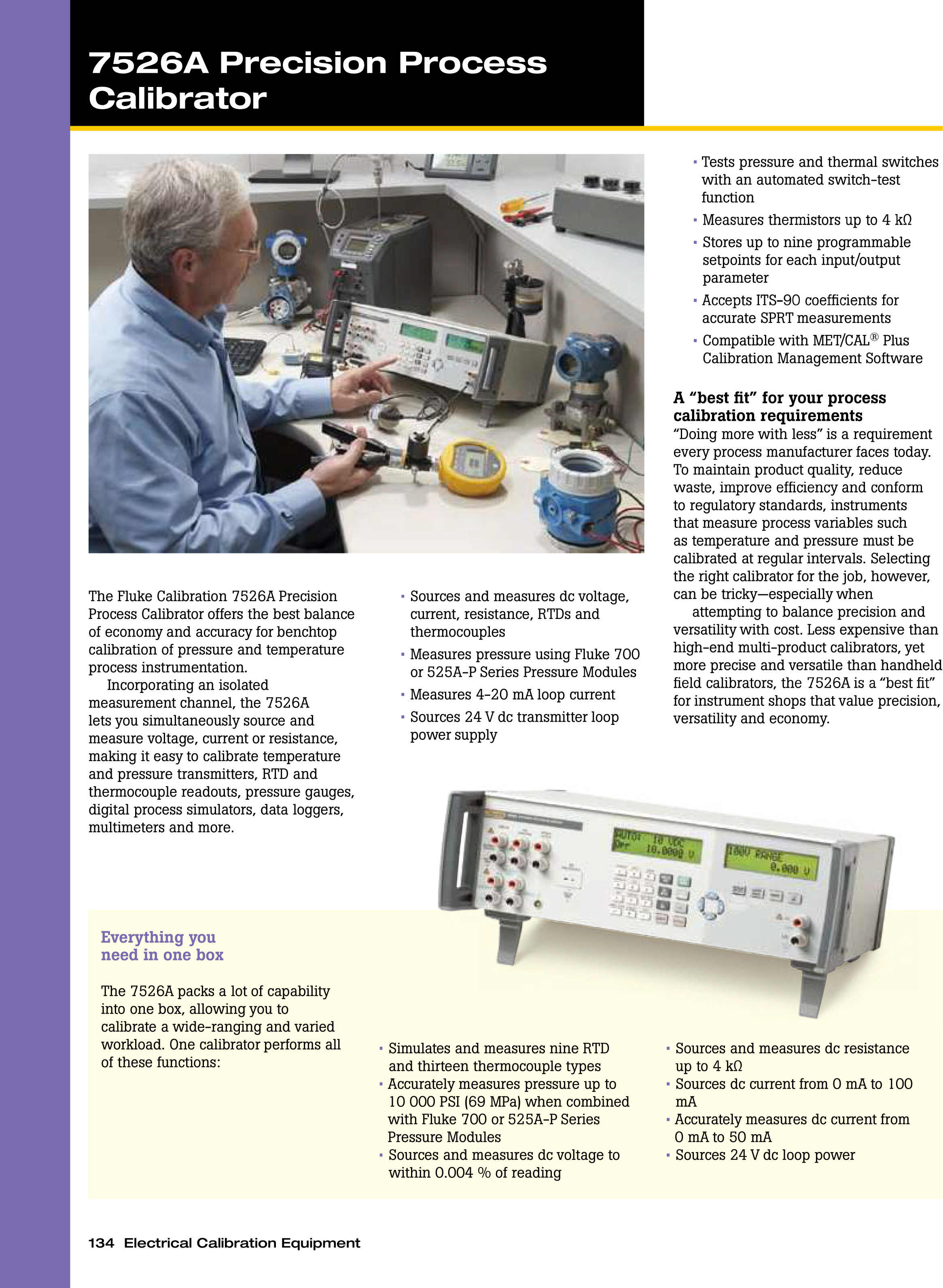

다양한 기능, 정밀도와 유용성, 모든 조합이 단일 벤치탑 공정 교정 도구에 탑재되었습니다.

7526A 프로세스 교정 자경제성은 물론 온도 및 압력 프로세스 기기의 벤치탑 교정을 위한 정확성을 갖추었습니다. RTD 및 열전대 측정 결과, 압력 게이지, 온도 트랜스미터, 디지털 공정 시뮬레이터, 데이터 로거, 멀티미터 등을 손쉽게 교정합니다.

dc 전압, 전류, 저항, RTD 및 열전대 소싱 및 측정
Fluke 700 또는 525A-P 시리즈 압력 모듈을 사용하여 정밀 압력 측정
24V dc 트랜스미터 루프 전원공급장치 포함
4-20mA 루프 전류 측정
자동 스위치 테스트 기능 포함
정확한 SPRT 측정을 위해 ITS-90 계수 허용
MET/CAL® 교정 소프트웨어와 호환 가능

프로세스 교정 요구 사항에 "Best fit"

오늘날 모든 공정 제조업체는 “적은 비용으로 많은 성과를 획득"해야 하는 상황에 직면해 있습니다. 제품 품질 유지, 폐기물 감소, 효율성 개선 및 표준 규정 준수를 위해 온도 및 압력과 같은 공정 변수를 측정하는 기기를 주기적으로 교정해야 합니다. 그렇지만 업무에 적합한 교정기를 선택하는 일은 쉽지 않으며 적절한 비용으로 정밀도와 다양한 기능을 갖춘 제품을 찾기도 어렵습니다. 고급의 멀티 제품 교정기보다는 덜 비싸면서 핸드헬드 현장 교정기보다는 좀 더 정밀하고 다양한 기능을 제공하는 7526A야말로 정밀도, 다양한 기능 및 경제성 측면에서 가치 있는 “최적의” 기기라 할 수 있습니다.

직관적인 사용자 인터페이스

사용자 인터페이스에는 커서 컨트롤, 기능 키 및 10키 키패드가 포함되어 손쉽게 직관적인 메뉴를 탐색하고, 각 입/출력 매개변수에 대해 최대 9개의 세트 포인트를 저장 및 회수하고, RTD 또는 SPRT 계수를 입력하고, 키를 눌러 표시 단위를 쉽게 변경할 수 있도록 합니다. 두 개의 LCD 디스플레이가 장착되어 있어 소싱 및 측정 결과를 동시에 확인할 수 있습니다.

자동화를 통한 효율성 개선

효율성과 교정 처리량을 높이고 ATE(자동 테스트 시스템)을 작동하려면 7526A를 MET/CAL® Plus 교정 관리 소프트웨어와 함께 사용하십시오. MET/CAL Plus는 교정 절차를 생성/편집/테스트하고 다양한 기기에서 결과를 수집 및 보고하기 위한 강력한 애플리케이션입니다. 여기에는 업계를 주도하는 자동 교정 소프트웨어인 MET/CAL® 소프트웨어와 테스트 및 측정 자산을 관리하기 위한 전용 시스템인 MET/TEAM™ Express가 포함됩니다. 또는 현장 교정, 상거래 관리, 고객 웹 포털을 위한 모듈(옵션)을 포함하는 전기능 엔터프라이즈 교정 자산 관리용 MET/TEAM™ 표준 버전을 선택할 수 있습니다. 7526A 표준 컴퓨터 인터페이스에는 RS-232 및 GPIB(IEEE-488)가 포함됩니다. USB-직렬 어댑터 케이블도 교정기에 기본적으로 포함되어 있습니다.

센서를 잊지 않도록 주의할 것

온도 트랜스미터의 전자 장치 부분을 교정하는 일은 전체 교정의 일부에 불과합니다. RTD 또는 열전대에 해당하는 온도 센서 자체도 교정해야 합니다. 온도 센서는 온도 트랜스미터에서 나타나는 출력 오류의 75% 이상을 유발하므로 센서를 무시하면 문제가 될 수 있습니다. 온도 센서를 개별적으로 교정하거나 Fluke Calibration 914X Series Field Metrology Well과 같은 dry-block calibrator를 사용하여 센서와 트랜스미터를 하나의 시스템으로 교정할 수 있습니다. Field Metrology Well은 프로세스 교정을 염두에 두고 특수하게 고안된 제품으로, 빠른 온도 측정, 이동성, 안정성 및 정확성을 위해 최적화되었습니다. 7526A 및 914X dry-block calibrator가 결합되면 어떤 온도 트랜스미터도 교정할 수 있는 완벽한 기능을 갖추게 됩니다.

압력 소싱 및 측정

P5500 시리즈 비교 테스트 펌프와 7526A 및 Fluke 700 시리즈 압력 모듈을 함께 사용하여 테스트 압력을 생성하거나 제어할 수 있습니다. 고유한 테스트 포트 구성 덕분에 도구가 필요없이 NPT, BSP 및 metric thread를 비롯한 다양한 연결 사이즈와 유형의 간편한 연결이 가능합니다. P5510에는 내장형 핸드 펌프가 포함되어 있어서 최대 300psi(2MPa)의 진공 또는 정압을 생성할 수 있습니다. P5513은 최대 3000psi(20MPa)의 공압을 정밀하게 제어할 수 있도록 합니다. 외부 압력 공급장치가 필요합니다. P5514는 최대 10000psi(70MPa)의 유압을 생성할 수 있도록 합니다. P5515에는 최대 20000psi(140MPa)의 압력을 생성할 수 있는 내장형 프라이밍 펌프와 나사 펌프가 포함되어 있습니다. P5514와 P5515 모두 오일이나 물을 사용할 수 있습니다. 좀 더 반응성이 높은 유체를 위한 에틸렌 프로필렌 씰에 사용할 수 있는 특수 버전이 있습니다.

· 제품 사양

DC 전압, 출력

범위 ^[1]

절대 불확도, ±
(판독값 ppm + μV), 1년

분해능

0 to 100 mV

1 μV

0 to 1 V

10 μV

0 to 10 V

100

100 μV

0 to 100 V

1 mV

TC Output and Input

–10 mV to 75 mV

1 μV

[1] All outputs are positive only unless otherwise noted

DC 전압, 절연 입력

범위

절대 불확도, ±
(판독값 ppm + mV),
1년

분해능

0 to 10 V

0.2

100 μV

10 V to 100 V

2.0

1 mV

DC 전류, 출력범위

범^[1]

Absolute Uncertainty,
± (ppm of reading + μA),
1-yr

분해능

0 to 100 mA

1 μA

[1] For line voltages less than 95 V, ±100 ppm of reading

DC current, isolated input

Range

Absolute Uncertainty, ±
(ppm of reading + μA),
1-yr

분해능

0 mA to 50 mA

100

0.1 μA

0 mA to 24 mA ^[1][2]
(Loop Power)

100

0.1 μA

[1] Loop Power: 24 V ±10%
[2] HART Resistor: 250 Ω ± 3%

저항, 출력

Range

절대불확도,
tcal ± 5 °C, ±
Ohms, 1년

분핸

공칭
전류

5 Ω to 400 Ω

0.015

0.001 Ω

1 to 3 mA

5 Ω to 4 kΩ

0.3

0.01 Ω

100 μA to 1 mA

저항, 압력

범위

절대 불확도, ±
(판독값 ppm + Ω), 1

분해능

0 Ω to 400 Ω

0.004

0.001 Ω

0 Ω to 4 kΩ

0.04

0.01 Ω

샘플 열전대 정확도, 입/출력
(모든 TC종류는 포함하지는 않음)^[1]

TC 타입

온도 범위 (°C)

절대 불확도
tcal ±5 °C, ± (°C), ^[2]

최소

최대

-210

1200

0.09

-250

1372

0.1

-50

1767

0.29

-250

400

0.11

[1] See extended specifications for all TC types (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
[2] Best accuracy within specified TC temperature range

샘플 RTD 및 서미스터, 출력
(모든 RTD 종류를 포함하지는 않음)^[1]

RTD 타입

온도 범위 (°C)

절대 불확도,
tcal ±5 °C, ± (°C), 1년

최소

최대

Pt 385, 100 Ω

-200

630

0.05

YSI 400

0.007

[1] See extended specifications for all RTD types: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

샘플 RTD 및 서미스터, 입력
(모든 RTD 유형을 포함하지는 않음)^[1]

RTD 타입

온도 범위 (°C)

절대 불확도,
tcal ±5 °C, ± (°C), 1-yr

최소

최대

Pt 385, 100 Ω

–80

100

0.020

100

300

0.024

YSI 400

0.007

[1] See extended specifications for all RTD types: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

일반 사양

표준 인터페이스

RS-232, IEEE-488 (GPIB)

온도 성능

Operating:

0 °C to 50 °C

Calibration (tcal):

18 °C to 28 °C

Storage:

–20 °C to 70 °C

전자기 호환성

CE: Conforms to EN61326;
operation in controlled EM environments

온도 계수

Temperature coefficient for temperatures
outside tcal 5 °C is 10% of the 90-day
specification (or 1 year if applicable) per °C

상대 습도

Operating:

<80% to 30 °C

<70% to 40 °C

<40% to 50 °C

고도

Operating:

3,000 m (9,800 ft) max

Non-operating:

12,200 m (40,000 ft) max

안전

EN/IEC 61010-1:2010 3rd Edition,
UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12

아날로그 저절연

20 V

라인 전원

120 V~:

100 V to 120 V

240 V~:

220 V to 240 V

라인 주파수

47 Hz to 63 Hz

라인 전압 변동

± 10 % about setting

전력 소비량

15 VA maximum

치수

Height:

14.6 cm (5.75 in)

Width:

44.5 cm (17.5 in)

Depth:

29.8 cm (11.75 in)

중량
(옵션 제외)

4.24 kg (9.35 lb)

· 제품 구성

모델	설명
7526A	프로세스 교정기 기본 구성: 소급 교정성적서, 사용자 설명서 CD, 시작 설명서, 전원 코드, 열전대 쇼팅 점퍼, USB-직렬 변환 케이블
Y7526A	랙마운트 키트
7526A-CASE	이동 케이스
5520A-525A/LEADS	테스트리드

모델

설명

7526A

프로세스 교정기

기본 구성: 소급 교정성적서, 사용자 설명서 CD, 시작 설명서, 전원 코드, 열전대 쇼팅 점퍼, USB-직렬 변환 케이블

Y7526A

랙마운트 키트

7526A-CASE

이동 케이스

5520A-525A/LEADS

테스트리드
