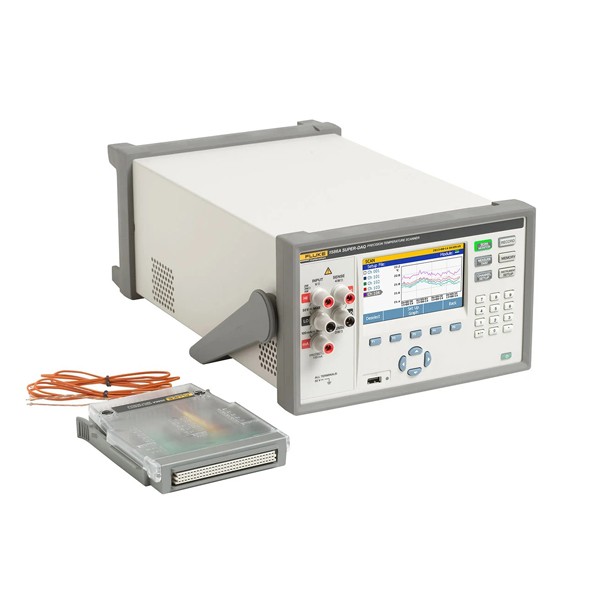

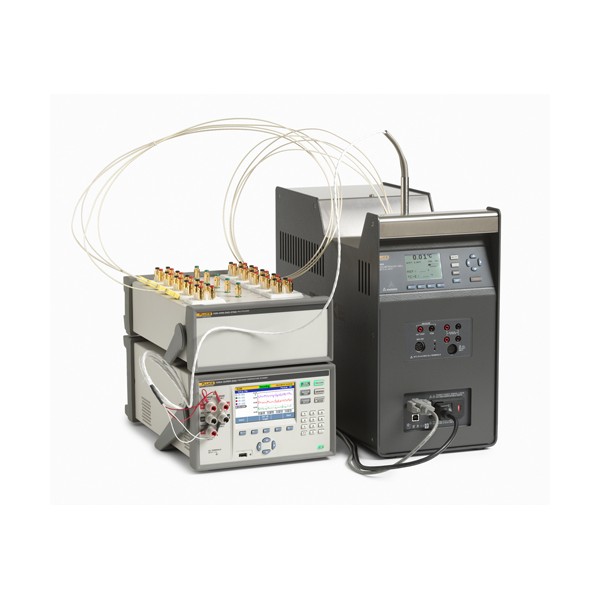

일반 사양

메인 전압

100 V 설정: 90 V ~ 110 V
120 V 설정: 108 V ~ 132 V
220 V 설정: 198 V ~ 242 V
240 V 설정: 216 V ~ 264 V

주파수

47 Hz ~ 440 Hz

전력 소비량

36 VA 피크 (평균 24 W)

온도 환경

작동 온도: 0 °C ~ 50 °C
최대 정확도: 18 °C ~ 28 °C
보관 온도: −20 °C ~ 70 °C
예열 시간: 완전 정확도 사양까지 1시간 소요

상대 습도(비응축)

작동 습도:  0 °C ~ 30 °C <80 %;
                   30 °C ~ 50 °C <50 %
보관 습도: −20 °C ~ 70 °C <95 %

고도

작동 고도: 2,000 m
보관 고도: 12,000 m

진동 및 충격

MIL-PRF-28800F Class 3 준수

채널 용량

총 아날로그 채널: 45
전압/저항 채널: 41
전류 채널:  5
디지털 I/O: 8 bits
Totalizer: 1
경보 출력: 6
트리거 입력: 1

입력 보호

50 V(모든 기능, 단자 및 범위)

연산 채널

채널 개수: 20
연산: 합계, 차이, 곱셈, 나눗셈, 다항식, 거듭제곱, 제곱근, 역수, 지수, 대수, 절대값, 평균, 최대, 최소

Triggers

인터벌, 외부(트리거 입력), 경보, 원격(버스), 수동, 자동 테스트

메모리

스캔 데이터 RAM: 타임스탬프가 포함된 75,000개의 판독값
데이타/셋업 플래시 메모리: 20 MB

USB 호스트 포트

연결 타입: Type A
기능: 메모리
파일 시스템: FAT32
메모리 용량: 32 GB

USB 장치 포트

연결 타입: Type B
클래스: 기기
기능: 데이타 전송 및 제어
명령 프로토콜: SCPI

LAN

기능: 데이타 전송 및 제어
네트워크 프로토콜: Ethernet 10/100, TCP/IP
명령 프로토콜: SCPI

RS-232

커넥터: D-sub 9 pin (DE-9)
보드 속도: 1200, 2400, 4800, 9600, 19200, 38400
기능: 온도 소스 출력 제어

Dimensions

높이: 150 mm
가로: 245 mm
세로: 385 mm 중량: 6 kg (일반 구성)
적재 중량: 9.5 kg (일반 구성)

적합성

CE, CSA, IEC 61010 3rd ed.

측정 사양

정확도 사양은 일반적으로 1시간 예열 후 환경 온도가 18 °C ~ 28 °C인 중간 샘플 속도(별다른 언급이 없는 한)에서 유효합니다. 정확도 사양의 신뢰도 수준은 1년 이내에 95 % 입니다.

스캔 속도

빠름: 초당 최대 10개 채널(채널 당 0.1초) 중간: 초당 1개 채널(채널 당 1초)
느림: 채널 당 4초

표시 분해능

6 1/2 디지트 (온도 판독의 표시 분해능을 찾기 위해 아래표 참조)

PRT/RTD

온도 범위

−200 °C ~ 1200 °C (센서에 따라)

저항 범위

0 Ω ~ 4 kΩ

오프셋 보상

0 Ω ~ 400 Ω, 4-와이어: 자동 전류 전환
400 Ω ~ 4000 Ω 또는 3-와이어: 없음

소스 전류 전환 간격 (0 Ω  ~ 400 Ω 범위)

빠른 샘플 속도: 2 ms
중간 샘플 속도: 250 ms
늘니 샘플 속도: 250 ms

최대 리드 저항 (4-와이어 Ω)

400 Ω 에서 4 kΩ 범위의 리드 당 2.5 %

PRT/RTD 저항 정확도

정확도는 % 측정 또는 옴으로 지정됩니다. 기본 정확도는 4-와이어 PRT/RTD로 3-와이어 PRT/RTD가 채널 1을 사용하는 경우 오프셋 내부 저항 물일치 및 전압에 대한 정확도 사양을 X20을 통해 X01 채널을 사용하는 경우 0.05 Ω을 추가 기능을 사용합니다. 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다

범위

샘플 속도

DAQ-STAQ 모듈과 채널 1

대용량 모듈

T.C./ °C 외부 18 °C ~ 28 °C

0 Ω ~ 400 Ω

느림

0.002 % 또는 0.0008 Ω

0.003 % 또는 0.003 Ω

0.0001 % 또는 0.0008 Ω

중간

0.002 % ~ 0.002 Ω

0.003 % ~ 0.003 Ω

0.0001 % ~ 0.0008 Ω

빠름

0.002 % 또는 0.005 Ω

0.003 % 또는 0.006 Ω

0.0001 % 또는 0.0008 Ω

400 Ω ~ 4 kΩ

느림

0.004 % 또는 0.06 Ω

0.006 % 또는 0.06 Ω

0.0001 % 또는 0.008 Ω

중간

0.004 % 또는 0.1 Ω

0.006 % 또는 0.1 Ω

0.0001 % 또는 0.008 Ω

빠름

0.004 % 또는 0.18 Ω

0.006 % 또는 0.18 Ω

0.0001 % 또는 0.008 Ω

PRT/RTD 온도 정확도

정확도는 4-와이어 100 Ω 공칭 PRT / RTD입니다. 3-와이어 PRT/RTD가 채널 1을 사용하는 경우 오프셋 내부 저항 물일치 및 전압에 대한 정확도 사양을 0.039 °C 추가합니다. X20을 통해 X01 채널을 사용하는 경우 0.15 °C을 추가 사용합니다. 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다. 직선 보간은 테이블에있는 포인트 사이에 사용할 수 있습니다. 사양은 센서의 정확성을 포함하지 않으며 온도 측정의 실제 범위는 센서와 특성에 따라 달라집니다.

샘플 속도

온도

DAQ-STAQ 모듈과 채널 1

대용량 모듈

T.C./ °C 외부 18 °C ~ 28 °C

느림

−200 °C

0.002 °C

0.008 °C

0.002 °C

0 °C

0.005 °C

0.008 °C

0.003 °C

300 °C

0.012 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

중간

−200 °C

0.005 °C

0.008 °C

0.002 °C

0 °C

0.005 °C

0.008 °C

0.003 °C

300 °C

0.012 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

빠름

−200 °C

0.013 °C

0.015 °C

0.002 °C

0 °C

0.013 °C

0.015 °C

0.003 °C

300 °C

0.014 °C

0.018 °C

0.006 °C

600 °C

0.02 °C

0.03 °C

0.01 °C

PRT/RTD 측정 특성

온도 표시 분해능

범위

느림 / 중간 샘플 속도

빠른 샘플 속도

소스 전류

0 Ω ~ 400Ω

0.001 °C

0.01 °C

±1 mA

400 Ω ~ 4 kΩ

0.001 °C

0.01 °C

0.1 mA

열전대

온도 범위

−270 °C ~ 2315 °C (센서에 따라 다름)

전압 범위

−15 mV ~ 100 mV

열점대 전압 정확도

정확도는 ± (|측정 % | + μV)로 지정 됩니다. 기본 정확도 사양은 중간 또는 느린 샘플 속도 기준입니다. 빠른 샘플 속도 사용 시 정확도 사양에 테이블 값을 추가하고 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다.

범위

채널 1 정확도

Ch. x01 – x20

빠른 샘플 속도

T.C./ °C 외부
18 °C ~ 28 °C

−15 mV ~ 100 mV

0.004 % + 4 μV

2 μV 추가

1 μV 추가

0.0005 % + 0.0005 mV

열전대 기준 접점 정확도

모듈

CJC 정확도

T.C./ °C 외부
18 °C ~ 28 °C

DAQ-STAQ 모듈

0.25 °C

0.02 °C

대용량 모듈

0.6 °C

0.05 °C

열전대 온도 정확도

정확도 사양은 중간 혹은 느린 샘플 속도로 지정됩니다. 빠른 샘플 속도 사용 시 정확도 25 %가 증가하며 환경 온도가 지정된 범위를 벗어나면 지정된 범위를 벗어난 1 °C 마다 12 % 정확도 사양이 증가합니다. 고정 / 외부 CJC와 정확도는 기준 접점 온도의 정확성을 포함하지 않습니다. 직선 보간은 테이블에 있는 포인트 사이에 사용할 수 있습니다. 사양은 센서의 정확성을 포함하지 않으며 온도 측정의 실제 범위는 센서에 따라 달라집니다

타입
(범위)

온도

정확도

고정된 / 외부 CJC

내부 CJC

채널 1

Ch. x01 – x20

DAQ-STAQ 모듈

대용량
모듈

K
−270 °C ~
1372 °C

−200 °C
0 °C
1000 °C

0.28 °C
0.10 °C
0.14 °C

0.41 °C
0.15 °C
0.20 °C

0.76 °C
0.29 °C
0.32 °C

1.60 °C
0.62 °C
0.64 °C

T
−270 °C ~
400 °C

−200 °C
0 °C
200 °C
400 °C

0.27 °C
0.10 °C
0.08 °C
0.08 °C

0.40 °C
0.15 °C
0.12 °C
0.11 °C

0.76 °C
0.30 °C
0.23 °C
0.20 °C

1.60 °C
0.65 °C
0.47 °C
0.41 °C

R
−50 °C to
1768 °C

0 °C
300 °C
1200 °C
1600 °C

0.76 °C
0.42 °C
0.33 °C
0.34 °C

1.13 °C
0.63 °C
0.47 °C
0.49 °C

1.16 °C
0.64 °C
0.48 °C
0.50 °C

1.28 °C
0.71 °C
0.52 °C
0.54 °C

S
−50 °C ~
1768 °C

0 °C
300 °C
1200 °C
1600 °C

0.74 °C
0.45 °C
0.37 °C
0.39 °C

1.11 °C
0.67 °C
0.54 °C
0.56 °C

1.14 °C
0.68 °C
0.55 °C
0.57 °C

1.26 °C
0.76 °C
0.60 °C
0.63 °C

J
−210 °C ~
1200 °C

−200 °C
0 °C
1000 °C

0.20 °C
0.08 °C
0.11 °C

0.29 °C
0.12 °C
0.14 °C

0.65 °C
0.28 °C
0.25 °C

1.41 °C
0.61 °C
0.53 °C

N
−270 °C ~
1300 °C

−200 °C
0 °C
500 °C
1000 °C

0.42 °C
0.15 °C
0.12 °C
0.14 °C

0.62 °C
0.23 °C
0.17 °C
0.19 °C

0.90 °C
0.34 °C
0.24 °C
0.26 °C

1.69 °C
0.64 °C
0.44 °C
0.45 °C

E
−270 °C ~
1000 °C

−200 °C
0 °C
300 °C
700 °C

0.17 °C
0.07 °C
0.06 °C
0.08 °C

0.25 °C
0.10 °C
0.09 °C
0.10 °C

0.64 °C
0.27 °C
0.21 °C
0.21 °C

1.42 °C
0.61 °C
0.46 °C
0.45 °C

B
100 °C ~
1820 °C

300 °C
600 °C
1200 °C
1600 °C

1.32 °C
0.68 °C
0.41 °C
0.38 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

1.97 °C
1.02 °C
0.60 °C
0.55 °C

C
0 °C to
2315 °C

600 °C
1200 °C
2000 °C

0.23 °C
0.28 °C
0.44 °C

0.33 °C
0.40 °C
0.60 °C

0.37 °C
0.45 °C
0.66 °C

0.54 °C
0.63 °C
0.91 °C

D
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.22 °C
0.26 °C
0.39 °C

0.32 °C
0.36 °C
0.53 °C

0.34 °C
0.39 °C
0.56 °C

0.44 °C
0.49 °C
0.69 °C

G
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.24 °C
0.22 °C
0.33 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.33 °C
0.46 °C

L
−200 °C ~
900 °C

−200 °C
0 °C
800 °C

0.13 °C
0.08 °C
0.09 °C

0.19 °C
0.12 °C
0.12 °C

0.45 °C
0.28 °C
0.23 °C

0.99 °C
0.62 °C
0.48 °C

M
−50 °C ~
1410 °C

0 °C
500 °C
1000 °C

0.11 °C
0.10 °C
0.10 °C

0.16 °C
0.15 °C
0.14 °C

0.30 °C
0.25 °C
0.21 °C

0.64 °C
0.51 °C
0.41 °C

U
−200 °C to
600 °C

−200 °C
0 °C
400 °C

0.25 °C
0.10 °C
0.08 °C

0.37 °C
0.15 °C
0.11 °C

0.71 °C
0.30 °C
0.20 °C

1.48 °C
0.63 °C
0.40 °C

W
0 °C ~
2315 °C

600 °C
1200 °C
2000 °C

0.24 °C
0.22 °C
0.33 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.32 °C
0.46 °C

0.36 °C
0.33 °C
0.46 °C

열전대 측정 특성

범위

온도 표시 분해능

느림 / 중간
샘플 속도

빠른
샘플 속도

−270 °C ~ 2315 °C

0.01 °C

0.1 °C

DC 전압

최대 입력

50 V 모든 범위

공통 모드 제거

50 Hz 에 140 dB 또는 60 Hz (LOW 리드의 1 kΩ 불균형) 최대 피크 ±50 V

일반 모드 제거

전원 주파수 ±0.1 %의 55 dB, 최대 피크 범위 ±120 %

A/D 선형성

측정 2 ppm + 범위의 1 ppm

전류를 통한 입력

25 °C에 30 pA

DC 전압 정확도

정확도는 (측정 % + 범위 %)로 지정됩니다. 기본 정확도 사양은 채널 1에 중간 또는 느린 샘플 속도입니다. 채널 x20를 통한 x01 혹은 빠른 샘플 속도를 사용할 경우 정확도 사양에 테이블의 주어진 값을 추가합니다. 환경 온도가 지정되 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다.

범위

채널 1 정확도

Ch. x01 – x20

빠른 샘플 속도

T.C./ °C 외부
18 °C ~ 28 °C

±100 mV

0.0037 % + 0.0035 %

2 μ 추가

범위의 0.0008 % 추가

0.0005 % + 0.0005 %

±1 V

0.0025 % + 0.0007 %

2 μ 추가

범위의 0.0008 % 추가

0.0005 % + 0.0001 %

±10 V

0.0024 % + 0.0005 %

−

범위의 0.0008 % 추가

0.0005 % + 0.0001 %

±50 V

0.0038 % + 0.0012 %

−

범위의 0.0008 % 추가

0.0005 % + 0.0001 %

DC 전압 입력 특성

분해능

입력 임피던스

범위

느림 / 중간

빠름

±100 mV

0.1 μ

1 μ

10 GΩ [1]

±1 V

1 μ

10 μ

10 GΩ [1]

±10 V

10 μ

100 μ

10 GΩ [1]

±50 V

100 μ

1 mV

10 MΩ ±1 %

[1] - ±12 V를 벗어난 입력은 고정되며 클랩프 전류는 최대 3 mA입니다.

DC 전류

입력 보호

0.15 A 재설정 PTC

DC 전류 정확도

정확도는 (측정 % + 범위 %)로 지정됩니다. 기본 정확도 사양은 중간 또는 느린 샘플 속도입니다. 빠른 샘플 속도를 사용할 경우 정확도 사양에 테이블의 주어진 값을 추가합니다. 환경 온도가 지정되 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다.

범위

정확도

빠른 샘플 속도

T.C./ °C 외부
18 °C ~ 28 °C

±100 μA

0.015 % + 0.0035 %

범위의 0.0008 % 추가

0.002 % + 0.001 %

±1 mA

0.015 % + 0.0011 %

범위의 0.0008 % 추가

0.002 % + 0.001 %

±10 mA

0.015 % + 0.0035 %

범위의 0.0008 % 추가

0.002 % + 0.001 %

±100 mA

0.015 % + 0.0035 %

범위의 0.0008 % 추가

0.002 % + 0.001 %

DC 전류 입력 특성

분해능

범위

느림 / 중간

빠름

부담 전압

±100 μA

0.1 nA

1 nA

<1 mV

±1 mA

1 nA

10 nA

<1 mV

±10 mA

10 nA

100 nA

<1 mV

±100 mA

100 nA

1 μA

<1 mV

저항

최대 리드 저항 (4-와이어 ohms)

100 Ω 과 1 kΩ 범위는 리드당 10 Ω. 모든 다른 범위는 리드 당 1 kΩ

저항 정확도

정확도는 (측정 % + 범위 %)로 지정됩니다. 기본 정확도 사양은 4-와이어 정확에 중간 또는 느린 샘플 속도입니다. 2-와이어 저항이 채널 1 사용할 경우 빠른 샘플 속도를 사용할 경우 0.02 Ω 내부 저항을 추가하고 채널 x20을 통해 x01을 사용할 경우 1.5 Ω을 외부 리드 와이어 저항에 추가합니다. 빠른 샘플 속도를 사용 시 정확도 사양에 테이블의 주어진 값을 추가하고 환경 온도가 지정된 범위를 벗어나면 온도 편차에 온도 계수를 곱하여 정확도 사양을 추가 할 수 있습니다.

범위

정확도

빠른 샘플 속도

1T.C./ °C 외부
8 °C ~ 28 °C

100Ω

0.004 % + 0.0035 %

범위의 0.001 % 추가

0.0001 % + 0.0005 %

1 kΩ

0.003 % + 0.001 %

범위의 0.001 % 추가

0.0001 % + 0.0001 %

10 kΩ

0.004 % + 0.001 %

범위의 0.001 % 추가

0.0001 % + 0.0001 %

100 kΩ

0.004 % + 0.001 %

범위의 0.001 % 추가

0.0001 % + 0.0001 %

1 MΩ

0.006 % + 0.001 %

판독값 0.002 % 에 범위의 0.0008 % 추가

0.0005 % + 0.0002 %

10 MΩ

0.015 % + 0.001 %

판독값 0.002 % 에 범위의 0.0008 % 추가

0.001 % + 0.0004 %

100 MΩ

0.8 % + 0.01 %

범위의 0.001 % 추가

0.05 % + 0.002 %

저항 입력 특성

범위

분해능
느림 / 중간

빠름

소스 전류
(오픈 서킷 전압)

100Ω

0.1 mΩ

1 mΩ

1 mA (4 V)

1 kΩ

1 mΩ

10 mΩ

1 mA (4 V)

10 kΩ

10 mΩ

100 mΩ

100 μA (6 V)

100 kΩ

100 mΩ

1Ω

100 μA (12 V)

1 MΩ

1Ω

10Ω

10 μA (12 V)

10 MΩ

10Ω

100Ω

1 μA (12 V)

100 MΩ

100Ω

1 kΩ

0.1 μA (12 V)

디지털 I/O

절대 전압 범위

 –4 V ~ 30 V

최대 로직 하이 입력

2.0 V

최대 로직 로우 입력

0.7 V

출력 타입

개방 드레인 액티브 로우

출력 로직 로우 (<1 mA)

0 V ~ 0.7 V

최대 싱크 전류

50 mA

출력 저항

47Ω

Totalizer

절대 전압 범위

 –4 V ~ 30 V

최소 로직 하이

2.0 V

최대 로직 로우

0.7 V

최소 펄스 폭

50 μs

최대 주파수

10 kHz

디바운스 타임

1.7 ms

최대 카운트

1048575 (20 bits)

트리거

절대 전압 범위

 –4 V ~ 30 V

최소 로직 하이

2.0 V

최대 로직 로우

0.7 V

최소 펄스 폭

50 μs

최대 지연 시간

100 ms

출력 경보

절대 전압 범위

 –4 V ~ 30 V

출력 타입

개방 드레인 액티브 로우

출력 로직 로우 (<1 mA)

0 V ~ 0.7 V

최대 싱크 전류

50 mA

출력 저항

47Ω

1586-2588 DAQ-STAQ 입력 모듈 사양

최대 입력

50 V

오프셋 전압

<2 μV

3-와이어 내부 저항 불일치

<50 mΩ

기본 CJC 정확도

0.25 °C

1586-2586 대용량 입력 모듈 사양

최대 입력

50 V

오프셋 전압

<2 μV

3-와이어 내부 전항 불일치

<50 mΩ

기본 CJC 정확도

0.6 °C
