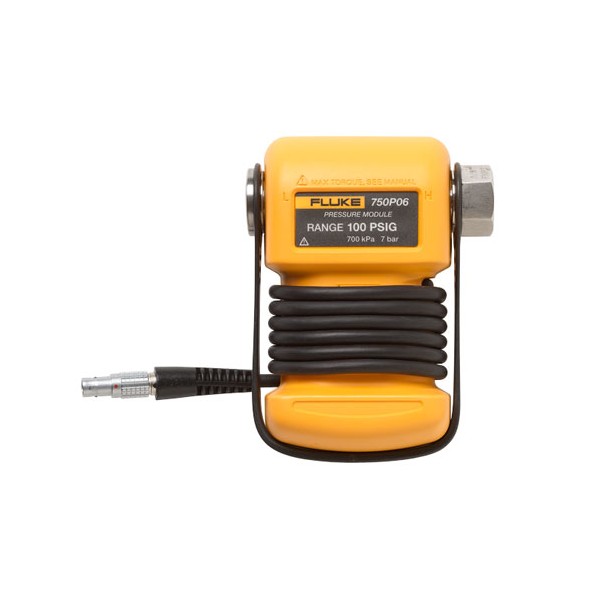

FLUKE 750P 압력 모듈 요약정보 및 구매

MODEL : Fluke-750P 시리즈

압력모듈
브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

상품 이미지 전체보기

제품 정보

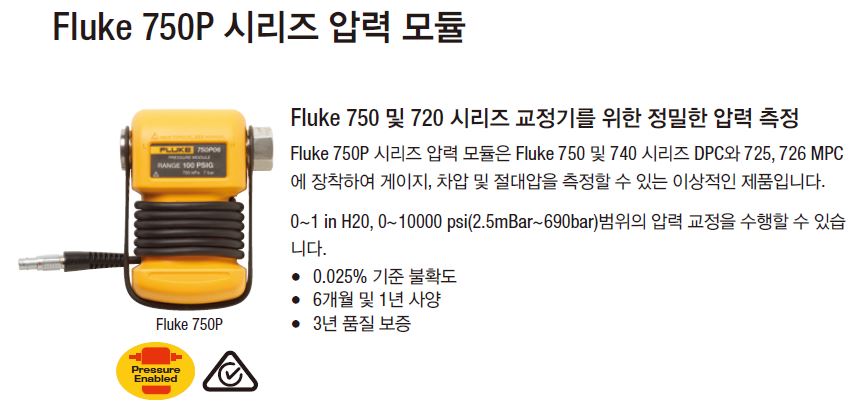

제품 개요: Fluke 750P 시리즈 압력 모듈

완벽한 압력 모듈 제품군

48가지의 압력 모듈을 갖춘 제품군으로서 0~1inH2, 0~10,000psi(2.5mBar~690bar) 범위의 압력 교정을 수행할 수 있습니다.

게이지 압력 모듈은 하나의 압력 피팅을 가지며 대기압에 대한 압력을 측정합니다. 차동 압력 모듈은 두 개의 압력 피팅을 가지며 하이 피팅 대 로우 피팅에 적용된 압력차를 측정합니다. 각 모듈에는 범위, 과압력 및 미디어 호환성에 대한 라벨이 명확하게 표시되어 있습니다. 모든 모듈은 NPT, metric (BSP) 및 M20 어댑터를 포함합니다. 모든 문서, 다기능 및 압력 교정기와 호환됩니다(Fluke 754, 752, 726, 725, 721, 719Pro, 719, 717 및 레거시 741, 743, 744, 701 및 702 교정기 포함).

빠르고 손쉬운 측정

Fluke 750P 시리즈 압력 모듈은 사용이 간편합니다. 압력을 측정하려면, 압력 소스 또는 핸드 펌프에 압력 모듈을 연결한 후 교정기에 압력 모듈 케이블을 연결합니다. 압력 소스에서 압력을 적용하면 교정기에 디지털로 표시됩니다. 버튼을 누를 때, 해당 압력은 11개의 다양한 엔지니어링 유닛에 표시될 수 있습니다. 750 시리즈 문서 프로세스 교정기와 사용할 때, 읽은 압력은 날짜/시간 스탬프로 찍히며 나중에 다시 읽을 수 있도록 전자식으로 저장됩니다. 해당 작업은 시간을 절약하며, 오류를 제거하고, 품질 기준 및 규정 준수를 지원합니다.

다음과 같은 세미나 중에서 선택할 수 있습니다.

  • 차동 모듈
  • 게이지 모듈
  • 고압 센서
  • 절대 모듈
  • 압력 모듈
  • 이중 범위 모듈
  • 기준 모듈


주요 기능

75X 및 720 시리즈 캘리브레이터의 정확한 압력 측정

750P 시리즈 압력 모듈은 Fluke 750 및 740 시리즈 DPC와 725, 726 MPC에 장착하여 게이지, 차압 및 절대압을 측정할 수 있는 이상적인 제품입니다.

  • 0.025% 기준 불확도
  • 6개월 및 1년 사양
  • 온도 보정 0°C~50°C
  • 아날로그 손실 또는 오류 없이 캘리브레이터와 디지털 통신
  • 다양한 범위 선택
  • 게이지, 차압, 이중 범위, 절대 및 진공 압력 측정 모델



· 제품 사양

제품 사양: Fluke 750P 시리즈 압력 모듈

차동 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750P000~1 inH2O(0~2.5mBar)30X건조 공기건조 공기
750P010~10 inH2O(0~25mBar)3X건조 공기건조 공기
750P020~1psi(0~70mBar)3X건조 공기건조 공기
750P220~1psi(0~70mBar)3X316SS건조 공기
750P030~5psi(0~350mBar)3X건조 공기건조 공기
750P230~5psi(0~350mBar)4X316SS건조 공기
750P040~15psi(0~1bar)3X건조 공기건조 공기
750P240~15psi(0~1bar)4X316SS건조 공기
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750P00±0.15%±0.3%±0.35%±0.25%±0.30%
750P01±0.1%±0.2%±0.3%±0.15%±0.25%
750P02±0.050%±0.1%±0.15%±0.075%±0.125%
750P22±0.050%±0.1%±0.15%±0.075%±0.125%
750P03±0.02%±0.04%±0.05%±0.035%±0.04%
750P23±0.02%±0.04%±0.05%±0.035%±0.04%
750P04±0.0175%±0.035%±0.045%±0.03%±0.04%
750P24±0.0175%±0.035%±0.045%±0.03%±0.04%
게이지 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750P050~30psi(0~2bar)4X316SS해당 없음
750P060~100psi(0~7bar)4X316SS해당 없음
750P270~300psi(0~20bar)4X316SS해당 없음
750P070~500psi(0~35bar)4X316SS해당 없음
750P080~1000psi(0~70bar)3X316SS해당 없음
750P090~1500psi(0~100bar)3X316SS해당 없음
750P20000~2000psi(0~140bar)3X316SS해당 없음
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750P05±0.0175%±0.035%±0.045%±0.03%±0.04%
750P06±0.0175%±0.035%±0.045%±0.03%±0.04%
750P27±0.0175%±0.035%±0.045%±0.03%±0.04%
750P07±0.0175%±0.035%±0.045%±0.03%±0.04%
750P08±0.0175%±0.035%±0.045%±0.03%±0.04%
750P09±0.0175%±0.035%± 0.045%±0.03%±0.04%
750P2000±0.0175%±0.035%± 0.045%±0.03%±0.04%
고압 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750P290~3000psi(0~200bar)3X316SS해당 없음
750P300~5000psi(0~340bar)3X316SS해당 없음
750P310~10000 psi (0~700 bar)2X316SS해당 없음
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750P29±0.0175%±0.035%±0.045%±0.03%±0.04%
750P30±0.0175%±0.035%±0.045%±0.03%±0.04%
750P31±0.0175%±0.035%±0.045%±0.03%±0.04%
절대 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750PA30~5psia(0~350mBar)4X316SS해당 없음
750PA40~15psia(0~1bar)4X316SS해당 없음
750PA50~30psia(0~2bar)4X316SS해당 없음
750PA60~100psia(0~7bar)4X316SS해당 없음
750PA270~300psia(0~20bar)4X316SS해당 없음
750PA70~500 psia (0~35 bar)4X316SS해당 없음
750PA80~1000 psia(0~70 bar)3X316SS해당 없음
750PA90~1500 psia(0~100 bar)3X316SS해당 없음
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750 PA3±0.03%±0.06%±0.07%±0.05%±0.06%
750 PA4±0.03%±0.06%±0.07%±0.05%±0.06%
750 PA5±0.03%±0.06%±0.07%±0.05%±0.06%
750 PA6±0.03%±0.06%±0.07%±0.05%±0.06%
750PA27±0.03%±0.06%±0.07%±0.05%±0.06%
750PA7±0.03%±0.06%±0.07%±0.05%±0.06%
750PA8±0.03%±0.06%±0.07%±0.05%±0.06%
750PA9±0.03%±0.06%±0.07%±0.05%±0.06%
압력 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750PV3-5psi(-350mBar)4X316SS건조 공기
750PV4-15psi(-1bar)4X316SS건조 공기
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750PV3±0.03%±0.06%±0.07%±0.05%±0.06%
750PV4±0.03%±0.06%±0.07%±0.05%±0.06%
이중 범위 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750PD2-1~1psi(-70~70mBar)4X316SS건조 공기
750PD3-5~5psi(-350~350mBar)4X316SS건조 공기
750PD10-10~10psi(-700~700mBar)4X316SS건조 공기
750PD4-15~15 psi (-1~1 bar)4X316SS건조 공기
750PD5-15~30psi(-1~2bar)4X316SS—
750PD50-15~50psi(-1~3.5bar)4X316SS—
750PD6-15~100 psi (-1~7 bar)4X316SS—
750PD7-15~200 psi (-1~14 bar)4X316SS—
750PD27-15~300 psi (-1~20 bar)4X316SS—
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750PD2±0.05%±0.1%±0.15%±0.075%±0.125%
750 PD3±0.03%±0.06%±0.07%±0.05%±0.06%
750PD10±0.025%±0.05%±0.07%±0.04%±0.06%
750PD4±0.0175%±0.035%±0.045%±0.03%± 0.04%
750PD5± 0.0175%± 0.035%± 0.045%±0.03%± 0.04%
750PD50± 0.0175%± 0.035%± 0.045%±0.03%± 0.04%
750PD6± 0.0175%± 0.035%± 0.045%±0.03%± 0.04%
750PD7± 0.0175%± 0.035%± 0.045%±0.03%± 0.04%
750PD27± 0.0175%± 0.035%± 0.045%±0.03%± 0.04%
기준 모듈 사양
모델매개변수/범위버스트 등급6고압 측 매개체²저압 측 매개체²
750R0450~15psi(0~1bar)3X건조 공기건조 공기
750R0650~100psi(0~7bar)4X316SS—
750R270~300psi(0~20bar)4X316SS—
750R070~500psi(0~35bar)4X316SS—
750R0850~1000psi(0~70bar)3X316SS—
750R290~3000psi(0~200bar)3X316SS—
750R300~5000psi(0~340bar)3X316SS—
750R3150~10000 psi (0~700 bar)2X316SS—
750RD5-15~30psi(-1~2bar)4X건조 공기—
750RD65-12~100 psi (-1~7 bar)4X316SS—
750RD27-12~300psi(-0.8~20bar)4X316SS—
모델기준 불확도4총 불확도
1년
(15~35°C)		총 불확도
1년¹		총 불확도
6개월
(15~35°C)		총 불확도
6개월¹
750R045FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R065FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R27FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R07FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R085FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R29FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R30FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750R315FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750RD5FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750RD65FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
750RD27FS의 ±0.01%FS의 ±0.02%FS의 ±0.04%FS의 ±0.015%FS의 ±0.035%
1. 전체 불확도, 온도 범위 0°C~+50°C에서 풀 스팬 %, 1년 간격 전체 불확도, 온도 범위 -10°C~0°C에서 풀 스팬의 1.0%, 1년 간격 -10 °C~0°C의 범위로 사용 가능한 6개월 사양은 없음
2. "비부식성 가스"는 호환되는 미디어로서 건조 공기 또는 비부식성 가스를 나타냅니다. “스테인리스 스틸 316-SS”는 타입 316 스테인리스 스틸과 호환 가능한 매체를 나타냅니다.
3. 별도의 지침이 없는 한 풀 스팬의 사양 %입니다.
4. 기준 오차는 24시간 동안 교정된 데이터에 대한 사양입니다.
5. 기준 등급 모듈이 고정식 분해능 제품(717, 718, 719 시리즈, 725 및 726) 교정기로 사용되는 경우 전체 정확도 사양에 ± 1을 추가하십시오.
6. 버스트 등급 사양은 정격 버스트 압력에 대해 모듈의 제곱배 풀 스케일을 나타냅니다.
