정확도 사양

기능

범위

분해능

정밀도

AC 전압¹

6.000V
60.00V
600.0V

0.001V
0.01V
0.1V

1.0% + 3

DC 전압

6.000V
60.00V
600.0V

0.001V
0.01V
0.1V

0.5% + 3

AC 밀리볼트

600.0mV

0.1mV

3.0 % + 3

다이오드 테스트²

2.000V

0.001V

10%

저항
(Ohms)

400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ

0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ

0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3

정전 용량³

50.00nF
500.0nF
5.000μF
50.00μF
500.0μF
1000μF

0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF

2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5

주파수 ⁴ Hz
(10Hz~100kHz)

50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz

0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz

해당 없음

듀티 사이클⁴

1 %~99 %

0.10%

해당 없음

AC 전류
(40Hz~200Hz)

4.000 A
10.00 A

0.001 A
0.01 A

1.5% + 3

DC 전류

4.000 A
10.00 A

0.001 A
0.01 A

1.5% + 3

모든 AC, Hz 및 듀티 사이클은 1%~100% 범위로 지정됩니다. 1% 미만의 입력 범위는 지정되지 않습니다.

일반적으로 개방 회로 테스트 전압은 2.0V이고 단락 회로 전류는 0.6mA 미만입니다.

테스트 리드 정전 용량 및 정전 용량 최저치(50nF 범위에서 최대 1.5nF일 수 있음)로 인한 오류는 사양에 포함되지 않습니다.

모든 AC, Hz 및 듀티 사이클은 1%~100% 범위로 지정됩니다. 1% 미만의 입력 범위는 지정되지 않습니다.

기능

과부하 보호

입력 임피던스(공칭)

공통 모드 거부율

정상 모드 거부율

AC 볼트

600 V¹

>10MΩ <100pF²

dc,
50 Hz 또는 60 Hz에서 60 dB 초과

−

AC 밀리볼트

600 mV

>1MΩ, <100pF

50Hz 또는 60Hz에서 80 dB 초과

−

DC 전압

600 V¹

10 MΩ 초과 100 pF 미만

dc,
50 Hz 또는 60 Hz에서 100 dB 초과

60 Hz 또는 50 Hz 에서 60 dB 초과

최대 6 x 105V Hz

mV(AC)의 경우 입력 임피던스는 약 1MΩ

일반 사양

단자와 접지 사이의 최대 전압

600V

디스플레이(LCD)

6000 카운트, 초당 3회 갱신

배터리 유형

AAA 2개, NEDA 24A, IEC LR03

배터리 수명

최소 200시간

온도

작동 시

0 °C~40 °C

보관

-30 °C~60 °C

상대 습도

작동 습도

비 응축(10°C미만)
10°C~30°C에서 90% 이하, 30°C~40°C에서 75% 이하

작동 습도, 40MΩ 범위

10°C~30°C에서 80% 이하, 30°C~40°C에서 70% 이하

고도

작동 시

2000 m

보관

12,000m

온도 계수

0.1 X (지정된 정확도)/°C(18°C 미만 또는 28°C 초과)

전류 입력용 퓨즈 보호

11A, 1000V 패스트 퓨즈, Fluke 지정 부품만

크기(HxWxL)

142 mm x 69 mm x 28mm

중량

200 g

IP 등급

IEC 60529: IP 40

안전

IEC 61010-1: 600V CAT III, 오염 등급 2

전자기 환경

IEC 61326-1: 휴대용

전자기 호환성

한국에만 해당 Class A 장비(산업 방송 및 통신 장치)¹

이 제품은 산업용(Class A) 전자파 장비의 요구 사항을 준수하며 판매자 또는 사용자는 이에 주의해야 합니다. 본 장비는 기업 환경에서 사용해야 하며 가정에서는 사용할 수 없습니다.

모델 이름

설명

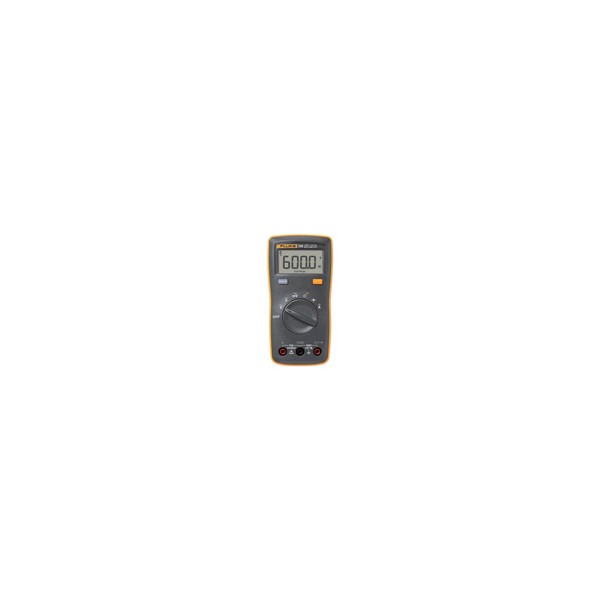

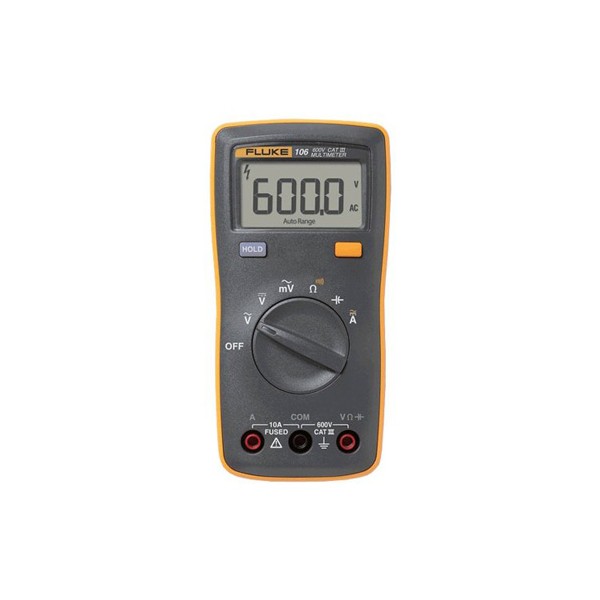

Fluke 106

• FLUKE 106 기본 디지털 멀티미터

• TL75 하드 포인트 테스트 리드 세트

• AAA 배터리 2개(장착됨)
