기능

범위

분해능

정밀도

AC 볼트
(40 Hz to 500Hz)¹

4.000 V
40.00 V
400.0 V
1000 V

0.001 V
0.01 V
0.1 V
1 V

1.0% + 3

DC 전압

4.000 V
40.00 V
400.0 V
1000 V

0.001 V
0.01 V
0.1 V
1 V

0.5% + 3

AC 밀리볼트

400.0 mV

0.1mV

3.0 % + 3

DC 밀리볼트

400.0 mV

0.1mV

1.0 % + 10

다이오드 테스트²

2.000V

0.001V

10%

저항
(Ohms)

400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ

0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ

0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3

정전 용량³

40.00 nF
400.0 nF
4.000 μF
40.00 μF
400.0 μF
1000 μF

0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF

2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5

주파수 ¹
Hz
(10 Hz – 100 kHz)

50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz

0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz

0.1 % + 3

듀티 사이클¹

1 %~99 %

0.10%

1 % 평균⁴

AC 전류 μA
(40 Hz to 400 Hz)

400.0 μA
4000 μA

0.1 μA
1 μA

1.5% + 3

AC 전류 mA
(40 Hz~400 Hz)

40.00 mA
400.0 mA

0.01 mA
0.1 mA

1.5% + 3

AC 전류 A
(40 Hz~400 Hz)

4.000 A
10.00 A

0.001 A
0.01 A

1.5% + 3

DC 전류 μA

400.0 μA
4000 μA

0.1 μA
1 μA

1.5% + 3

DC 전류 mA

40.00 mA
400.0 mA

0.01 mA
0.1 mA

1.5% + 3

DC 전류 A

4.000 A
10.00 A

0.001 A
0.01 A

1.5% + 3

온도

50 °C- 400 °C
0 °C- 50 °C
-55 °C- 0 °C

0.1C

2 % ± 1 °C
± 2 °C
9 % ± 2 °C

백라이트

-

-

지원

¹모든 ac, Hz, 및 듀티 사이클은 1 %~100 % 범위로 지정됩니다. 1% 미만의 입력 범위는 지정되지 않습니다.
²일반적으로, 오픈 회로 테스트 전압은 2.0 V 이며 단락 회로 전류는 0.6 mA 미만입니다.
³사양은 테스트 리드 정전 용량 및 정전 용량 플로어로 인한 오류를 포함하지 않습니다(40 nF 범위에서 최대 1.5 nF 까지 가능할 수 있음).
⁴평균은 주파수가 50 Hz 또는 60 Hz 이며 듀티 사이클이 10%와 90% 사이일 때를 의미합니다.

기능

과부하 보호

입력 임피던스(공칭)

공통 모드 거부율

정상 모드 거부율

AC 전압

1000 V¹

10 MΩ 초과 100 pF 미만

dc,
50 Hz 또는 60 Hz에서 60 dB 초과

-

AC 밀리볼트

400 mV

1MΩ 초과, 100 pF 미만

50Hz 또는 60Hz에서 80 dB 초과

-

DC 전압

1000 V¹

10 MΩ 초과 100 pF 미만

dc,
50 Hz 또는 60 Hz에서 100 dB 초과

60 Hz 또는 50 Hz 에서 60 dB 초과

DC 밀리볼트

400 mV

1MΩ 초과, 100 pF 미만

50Hz 또는 60Hz에서 80 dB 초과

-

¹최대 [127]⁶최대 [129]

일반 사양

터미널과 접지 사이의 최대 전압

1000V

디스플레이(LCD)

4000 카운트, 초당 3회 갱신

배터리 유형

2AA, NEDA 15A, IEC LR6

배터리 수명

최소 500 시간 (부하가 없을 때 LED 테스트 모드에서 50 시간. 부하가 있을 때의 시간은 테스트 중인 LED의 유형에 따라 다름)

온도

작동 시

0 °C~40 °C

보관

-30 °C~60 °C

상대 습도

작동 습도

비 응축 (10°C미만)
10 °C~30 °C에서 90% RH 이하,
30 °C~40 °C에서 75% RH 이하

40 MΩ 범위
10 °C~30 °C에서 80% RH 이하,
30 °C~40 °C에서 70% RH 이하

고도

작동 시

2000 m

보관

12,000m

온도 계수

0.1 X (지정된 정확도)/°C(18°C 미만 또는 28°C 초과)

전류 입력용 퓨즈 보호

440 mA, 1000 V 패스트 퓨즈, Fluke 지정 부품만
11A, 1000V 패스트 퓨즈, Fluke 지정 부품만.

크기(HxWxL)

183 x 91 x 49.5 mm

중량

455 g

IP 등급

IP 40

안전

IEC 61010-1, IEC61010-2-030 CAT III 600 V, CAT II 1000 V, 오염 등급 2

전자기 환경

IEC 61326-1: 휴대용

전자기 호환성

한국에서만 사용 가능

] A 등급 장비 (산업 방송 및 통신 장비) ^1
1이 제품은 산업용 (A 등급)

모델 이름

설명

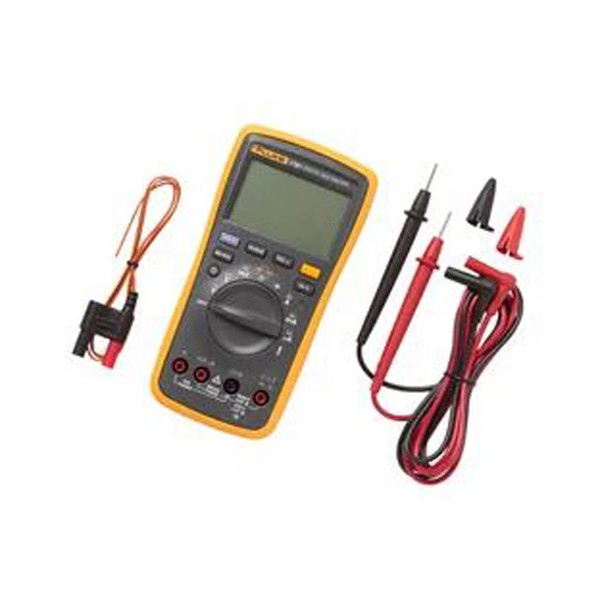

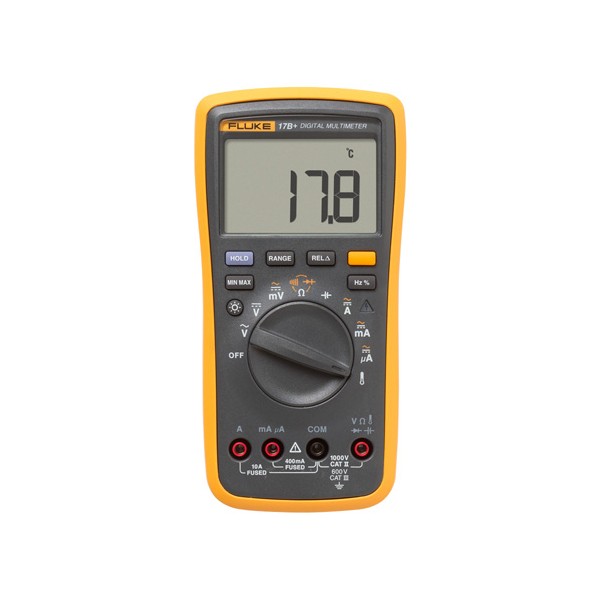

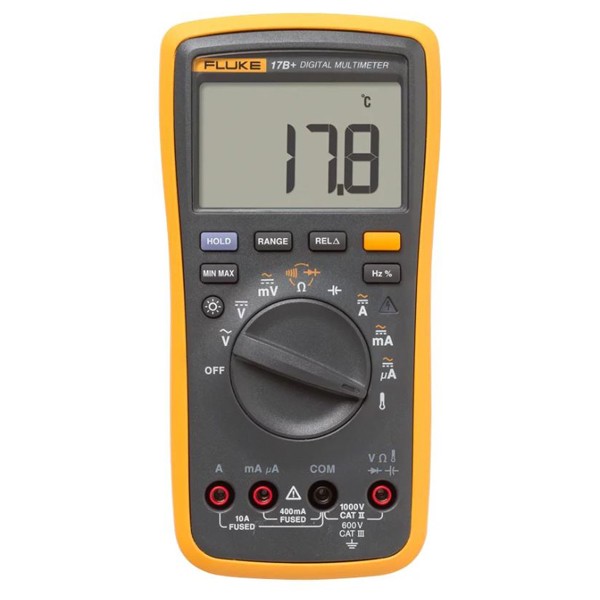

FLUKE-17B+ ​​​​​​​​​​​​​

• Fluke 17B+ 디지털 멀티미터

• TL75 테스트 리드

• 80BK-A열전쌍 온도 센서

• 2 AA 배터리

• 사용 설명서
