• 0~24 mA 측정 또는 공급
• 판독값의 0.01% 정확도
• 이중 mA 및 % 판독, 선형 또는 유량
• 스텝, 스팬 점검, 특정값 점검
• 60 VDC 측정 및 연속성
• HART® 호환
어플리케이션
그래픽 디스플레이
메뉴 방식의 인터페이스를 채택한 그래픽 디스플레이는 기존의 노브, 스위치, 다기능 키 및 이중 키 시퀀스에 비해 사용하기 더욱 편리합니다.
0~24 mA 측정 또는 공급
내부 24 V 루프 공급을 플랜트 종료 시 필수적인 측정 및 공급 모드로 사용할 수 있습니다.
판독값의 0.01% 정확도
여기에는 12개월 안정성과 온도 영향이 포함됩니다. UPS III은 최신 계측 장비에서 4:1 교정 비율을 유지할 수 있으며 디지털 멀티미터(DMM)보다 일반적으로 20~80 배 더 정확합니다.
동시 % 판독
4~20 mA 또는 0~20 mA의 mA 및 퍼센트 값을 표시합니다. UPS III은 또한 mA 판독값을 % 유량으로 변환합니다. 많은 루프 교정기에서 이러한 기능은 제공되지 않습니다.
스텝, 스팬 점검 및 값 점검
선형성 검사 및 영점/스팬 조정 단계를 신속하게 진행. 밸브 모드에서 안착 상태를 점검하고 포지셔너를 설치할 수 있습니다.
자동 스텝 및 램프
단독 루프 검사, 밸브 설치 및 슬루 레이트 점검의 경우 출력 속도 조절 가능(1~599 s).
“고속 설정” 출력
화살표 키를 사용하여 값을 0.001 mA 내에서 설정할 수 있습니다. 키를 누르고 있으면 출력이 다음 값으로 빠르게 넘어갑니다. 이 시스템은 경보 트립 검사에 이상적입니다.
60 VDC 측정
전압 출력 기기의 루프 진단 및 유지보수에 사용합니다.
연속성 및 스위치 검사 기능
결함을 찾고 루프 무결성을 확인하며 스위치를 검사할 때 DMM 의존성을 줄입니다.
Hart 호환
내부 235 ? 루프 저항기(메뉴 선택 가능)
EN 61326-1에 따른 EMC 적합성
중공업 기준을 준수합니다. 대부분의 루프 교정기는 경공업용으로만 적합합니다.

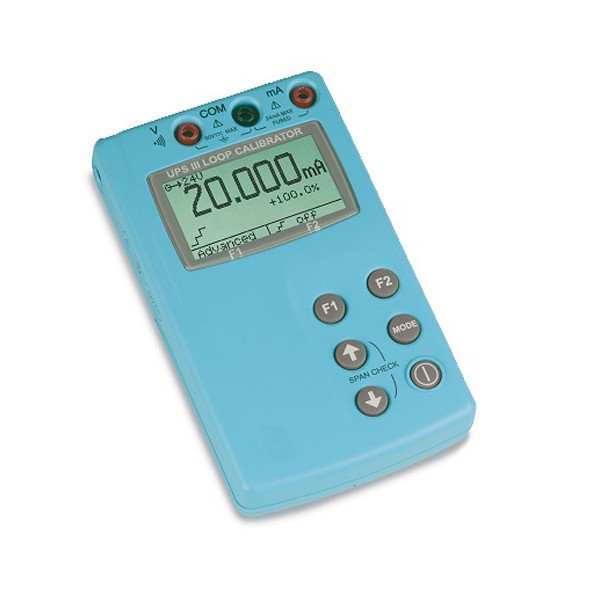

UPS - lll Specifications
전기
- 전원 공급 장치 4 x 1.5 AA 사이즈 알카라인 대터리(표준) 또는 범용 전원 공급 장치 (옵션 B 참조)
- 배터리 수명 읽기 모드에서 75시간, 12 mA에서 18시간
- 자동 전원 차단 마지막 키 누른 후 30분
- 베터리 부족 경고 베터리 기호 표시
- Open Loop "open loop"라고 깜박임
- Loop 저항 높음 "Check LoopΩ"라고 깜박임
- 범위 벗어남 Display<<<<(under)>>>>(over)
- HART 저항기 235Ω 메뉴 선택 가능한 루프 저항
환경
- 교정참조 72 ° F (22 ° C) ± 2 ° F (± 3.6 ° C) / RH 45 % ± 15 %
- 작동 온도 14 ° F ~ 122 ° F (-10 ° C ~ 50 ° C)
- 상대 습도 0% ~ 90% 비 응축
- 적합성 EN 61010, / EN 61326-1 : 1997 + A1 : 1998, CE 마크
물리
- 하우징 재질 고 충격 ABS
- 크기(가로 x 세로 x 세로) 3 in x 5 in 1 in (77mm x 129mm x 24mm)
- 무게 건전지 포함 9.7 oz (275g)
- 디스플레이 그래픽 LCD, 1.2 in x 2.1 in (31mm x 54mm)
- 전기 단자 금도금 된 4mm 소켓
Features
그래픽 디스플레이
메뉴 방식 인터페이스가 있는 그래픽 디스플레이는 기존의 손잡이, 스위치, 다기능 키 및 이중키
시퀀스 보다 사용하기 쉽습니다.
측정 또는 공급 0 ~ 24mA
내부 24V 루프 전원은 계량 및 공급 모드에서 모두 사용할 수 있으며, 공장 가동 중단시 필수적입니다.
0.01%의 리딩
여기에는 12개월의 안정성과 온도 효과가 포함됩니다. UPS lll는 최신 장비로 4 : 1 교정 비율을 유지 할
수 있으며 일반적으로 디지털 멀티 미터 (DMM)보다 20~80배 더 정확 합니다.
동시 % 판독율
mA 및 4 ~ 20mA 또는 0 ~ 20mA의 백분율 값을 표시합니다. 또한 UPS lll는 mA 판독 값을 % 값으로
변환하며 대체로 많은 루프 교정기로는 불가능합니다.
60 VDC 측정
전압 출력 계측기의 루프 진단 및 유지 보수 용
Options
A) 보호 오버 부트_P/N UNO-38023
이 니트릴 고무 오버 부트는 최대 충격 보호 기능을 제공합니다. 벤치 스탠드, 교수형 루프 및 두 부분으로
된 "빠른 맞춤" 벨트 부착물이 디자인에 포함되었습니다.
B) 운반 케이스 / UNO-38016
UPS에 전원을 공급하는 AC 라인 어댑터 lll
C) 주된 어뎁터_P/N 191-129
UPS에 전원을 공급하는 범용 전원 입력 어댑터 lll
